كيفية استخدام حبال رفع الشريط؟

تعمل معالجة المواد الصناعية في بيئة عالية المخاطر. يؤدي التزوير غير السليم في كثير من الأحيان إلى انخفاض الأحمال، وتلف المعدات الشديد، وإصابات كارثية في مكان العمل. يواجه مديرو المشتريات والسلامة التحدي المستمر المتمثل في اختيار أجهزة التجهيز الصحيحة لملفات تحميل محددة. ويجب عليهم أيضًا التأكد من أن المشغلين يفهمون تمامًا القيود الفنية للمواد الاصطناعية. يؤدي سوء فهم قدرات وصلة الجر أو زوايا الرافعة إلى فشل فوري في الامتثال ومخاطر شديدة على السلامة في موقع العمل. يوفر هذا الدليل إطارًا فنيًا شاملاً لتقييم وفحص ونشر حبال الأشرطة الاصطناعية بشكل صحيح. من خلال اتباع هذه المخططات التشغيلية، يمكن لعمال الحفر ومديري السلامة ضمان الامتثال الصارم للوائح OSHA ومعايير ASME B30.9. سوف تتعلم كيفية مطابقة خصائص المواد مع الظروف البيئية، وحساب حدود الحمل الديناميكي بناءً على تكوينات وصلة الجر، وتنفيذ عمليات رفع علوية آمنة من البداية إلى النهاية.

• تعتبر حدود حمل العمل (WLL) ديناميكية: تتغير السعة المقدرة للقاذفة بشكل كبير اعتمادًا على نوع وصلة الجر (عمودية أو خانقة أو سلة) وزاوية الرفع.

• المادة تملي التطبيق: يعتبر الحزام الصناعي مثاليًا للأحمال الهشة أو النهائية ولكنه يتطلب بروتوكولات صارمة لحماية البيئة والحواف مقارنة بالحبل السلكي أو السلسلة.

• الفحص غير قابل للتفاوض: يلزم القانون إجراء عمليات فحص بصرية يومية بحثًا عن الجروح وتدهور الأشعة فوق البنفسجية والعلامات المفقودة للتخفيف من مخاطر التنفيذ.

• حماية الحواف تمنع الفشل: تحدث معظم حالات فشل الرافعات الاصطناعية بسبب عدم كفاية الحماية من القطع في زوايا الحمولة، وليس بسبب التحميل الزائد.

تقييم حبال الرفع الاصطناعية: معايير المواد والقدرة

إن اختيار مادة الرافعة الخاطئة أو خط الأساس للقدرة يضمن الفشل التشغيلي. يجب على المشترين مطابقة الخصائص الفيزيائية للقاذفة مع وزن الحمولة ودرجة حرارة السطح والتعرض الكيميائي المحتمل. يؤدي عدم التطابق هنا إلى إضعاف عملية الرفع بأكملها قبل أن يغادر الحمل الأرض. يجب أن يفهم عمال الحفر المواصفات الدقيقة لمعداتهم لمنع حدوث فشل كارثي للمواد أثناء الرفع.

توضيح المصطلحات: حبال الرفع الصناعية مقابل أشرطة الرفع الرياضية

غالبًا ما تطمس نتائج البحث الخطوط الفاصلة بين معدات التجهيز الصناعية الثقيلة وأشرطة المعصم القماشية الصغيرة المستخدمة في التدريبات الرياضية والرفعات المميتة. يركز هذا الدليل حصريًا على تطبيقات المعدات الصناعية العلوية للخدمة الشاقة. نحن نتناول بالتفصيل استخدام أحزمة الرفع المسطحة الاصطناعية ورافعات الويب المصممة للبناء والتصنيع ومناولة المواد الثقيلة. هذه أدوات مصممة هندسيًا للغاية لنقل آلاف الأرطال، وليست إكسسوارات رياضية مخصصة للياقة البدنية الشخصية.

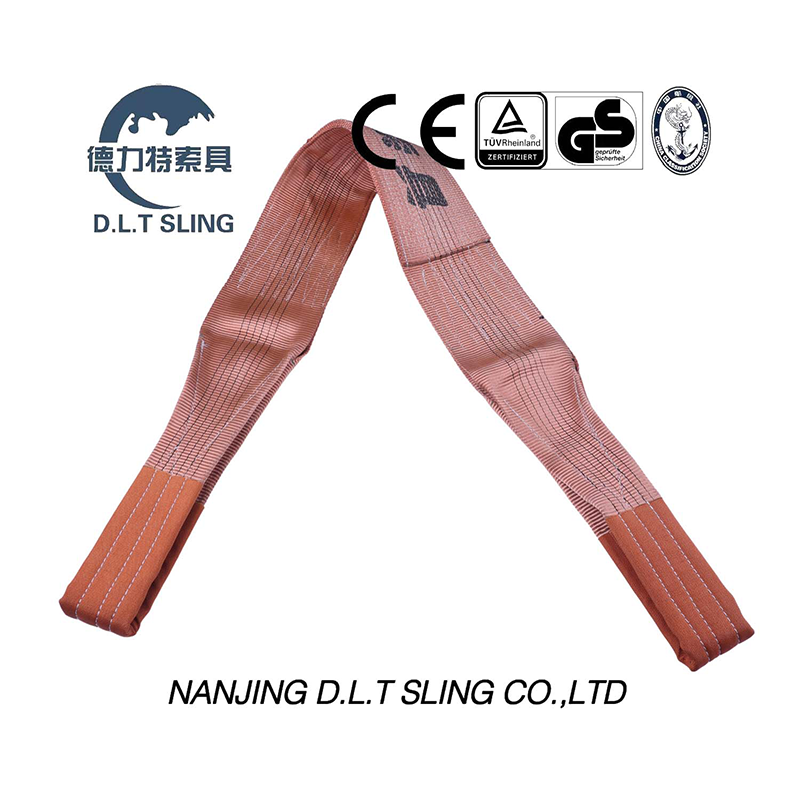

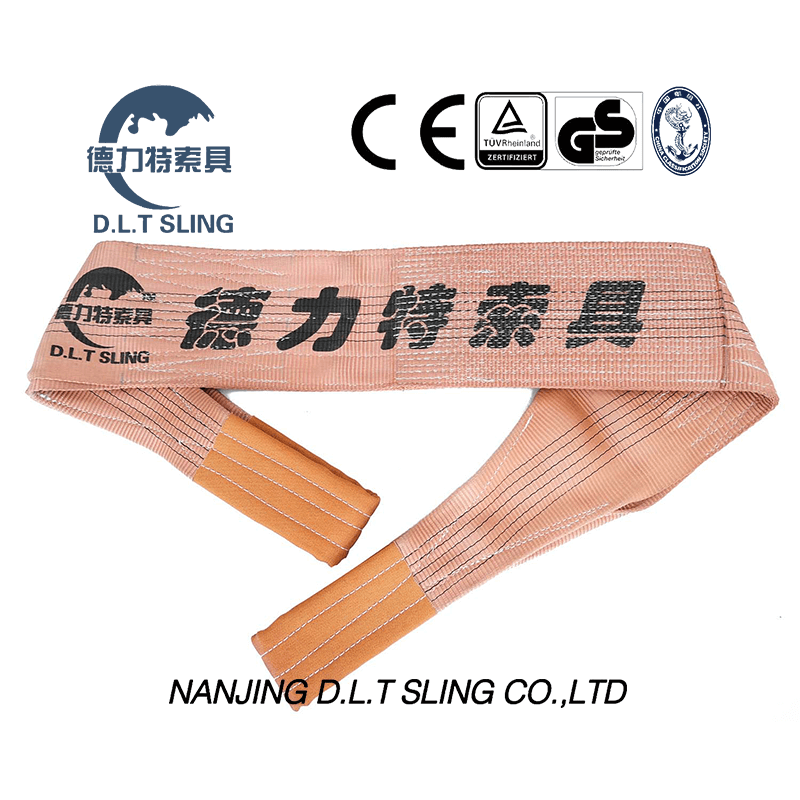

حزام الرفع المسطح مقابل الرافعات المستديرة

تنقسم المعدات الاصطناعية عمومًا إلى فئتين: الأشرطة المسطحة المنسوجة والرافعات الدائرية المستمرة. يتكون الحزام المسطح من حزام من النايلون أو البوليستر المنسوج. تتميز الرافعات المستديرة بحلقة متواصلة من الخيوط الحاملة المغطاة بغطاء أنبوبي واقي. تعمل الأشرطة المسطحة على توزيع الضغط على مساحة سطحية أوسع، مما يقلل بشكل كبير من خطر تلف الأحمال الهشة أو النهائية مثل الأعمدة الفولاذية المُشكَّلة أو العوارض الهيكلية المطلية.

العوامل البيئية تملي اختيار المواد. يوفر النايلون عامل تمدد يصل إلى 10%، مما يساعد على امتصاص أحمال الصدمات ولكن يمكن أن يكون مشكلة في المصاعد ذات الارتفاع المنخفض حيث يكون الخلوص الرأسي ضيقًا. يوفر البوليستر تمددًا منخفضًا، عادةً حوالي 3%، مما يوفر تحكمًا أفضل في الحمل من أجل وضع دقيق. علاوة على ذلك، يقاوم النايلون القلويات ولكنه يتحلل بسرعة في الأحماض. يقاوم البوليستر الأحماض ولكنه يعاني من أضرار جسيمة بسبب القلويات القوية. يجب عليك مراجعة البيئة الكيميائية لمنشأتك قبل شراء الأجهزة الاصطناعية.

فك رموز علامات الرافعة وحدود حمل العمل (WLL)

تعد علامات تعريف الشركة المصنعة متطلبًا قانونيًا صارمًا لجميع معدات الرفع العلوية. تعرض هذه العلامات بيانات مهمة، بما في ذلك اسم الشركة المصنعة، ونوع المادة، والحد الأساسي لحمل العمل للوصلات الرأسية، والخنق، والسلة. على سبيل المثال، فإن قراءة العلامة الموجودة على حمالة حزام للخدمة الشاقة تبلغ 6 طن تخبر جهاز الحفر على الفور بقدرته القصوى الآمنة في السحب الرأسي المستقيم. ستُظهر العلامة أيضًا السعة المنخفضة لوصلة الجر والسعة المتزايدة لوصلة وصل السلة.

لا تخمن أبدًا سعة القاذفة بناءً على لونها أو حجمها المادي. إن استخدام الرافعات ذات العلامات غير المقروءة أو الممزقة أو المفقودة يمثل خطرًا كبيرًا على العملية. يجب أن تواجه أي أجهزة تركيب اصطناعية تفتقر إلى علامة قابلة للقراءة الإزالة الفورية من الخدمة. يجب عليك تدمير القاذفة فعليًا عن طريق تقطيعها إلى قطع غير صالحة للاستعمال لمنع استخدامها عن طريق الخطأ من قبل فرد آخر من أفراد الطاقم.

عقبات التزوير الأساسية: كيفية استخدام حبال الرفع بشكل صحيح

يجب على المشغلين اختيار تكوين وصلة الجر الصحيح لتأمين الحمل بشكل صحيح والحفاظ على مركز الجاذبية. تعمل وصلة الجر المختارة بشكل مباشر على تغيير السعة الديناميكية لأجهزة التثبيت. القاذفة التي يبلغ وزنها 10000 رطل لا تحمل دائمًا 10000 رطل؛ يعتمد الأمر كليًا على كيفية ربطه بالحمل.

عقبة العمودي

تشكل وصلة الجر العمودية خطًا مستقيمًا من خطاف الرافعة مباشرةً إلى نقطة ربط الحمولة. يستخدم هذا التكوين 100% من حد حمل العمل الأساسي لحبال الرفع . في حين أنها تعمل على زيادة السعة إلى الحد الأقصى، فإن وصلة الجر الرأسية الواحدة توفر تحكمًا صفريًا في الحمل ضد الدوران. يجب استخدامه فقط على الأحمال ذات نقطة رفع واحدة متوازنة أو بالاشتراك مع عارضة الموزعة. إذا بدأ الحمل بالدوران، فلن يكون لدى جهاز الحفر أي قوة ميكانيكية لإيقافه.

عقبة المختنق

تتضمن وصلة الوصل المختنق تمرير عين واحدة من القاذفة من خلال العين الأخرى، أو من خلال تركيب مخصص، للإمساك بالحمل بإحكام. مع تطبيق الشد، يتم تثبيت الرافعة لأسفل، مما يوفر تحكمًا ممتازًا للحزم السائبة مثل الخشب أو الأنابيب الفولاذية. ومع ذلك، فإن هذا يخلق ضغطًا شديدًا عند نقطة الاختناق حيث يعض الحزام على نفسه. يجب أن يأخذ القائمون على الحفر في الحسبان التخفيض الرياضي في سعة المسؤولية المحدودة، والذي عادة ما يكون تخفيضًا بنسبة 20% من السعة الرأسية. علاوة على ذلك، يجب أن تتجاوز زاوية الاختناق 120 درجة للحفاظ على سعة الاختناق القياسية هذه. تتطلب الزوايا الضيقة مزيدًا من التخفيضات في السعة بناءً على مخططات الشركة المصنعة.

عقبة السلة

تعمل وصلة ربط السلة على حمل الحمولة عن طريق وضع كلتا عيني الرافعة على خطاف الرافعة. عندما يتم تثبيته بزاوية 90 درجة مع الحمل، فإن هذا التكوين يضاعف بشكل فعال WLL الرأسي لأن ساقي القاذفة تدعمان الوزن. على الرغم من زيادة السعة، فإن وصلات ربط السلة لها قيود صارمة. ولا يمكن استخدامها مع الأحمال التي يصعب موازنتها، أو غير المتماثلة، أو المعرضة للانزلاق خارج الحامل أثناء الارتفاع. إذا تغير الحمل، فإن إحدى ساقي وصلة جر السلة ستأخذ الوزن بالكامل، مما يؤدي إلى زيادة التحميل على النظام على الفور.

التنفيذ خطوة بخطوة: كيفية التثبيت والرفع باستخدام حزام الرفع المسطح

تتطلب ترجمة إرشادات السلامة التقنية إلى إجراءات على المستوى الميداني اتباع نهج منظم. يرشد هذا المخطط التشغيلي عمال الحفر خلال تنفيذ عملية رفع آمنة من البداية إلى النهاية. يؤدي تخطي الخطوات في هذه العملية مباشرة إلى فشل التجهيز.

الخطوة 1: حسابات ما قبل الرفع وفحص الرافعة

تحقق دائمًا من الوزن الدقيق للحمل قبل اختيار أجهزتك. تحقق من بيانات الشحن أو الرسومات الهندسية أو استخدم خلية تحميل مضمنة. قارن هذا الوزن مع WLL الديناميكي لتكوين وصلة الجر المختارة. بمجرد الانتهاء من الحسابات، قم بإجراء فحص عملي صارم عن طريق اللمس والبصرية للأجهزة. مرر يديك العاريتين على طول الشريط لتشعر بوجود جروح مخفية أو حطام مدمج أو مناطق صلبة تشير إلى تلف كيميائي. انظر عن كثب إلى الغرز الحاملة بحثًا عن أي خيوط مكسورة.

الخطوة 2: تحديد موضع الحمولة وتغليفها

ضع القاذفة بدقة تحت مركز ثقل الحمولة لضمان الثبات الأفقي. تأكد من وضع حزام الرفع المسطح بشكل مسطح تمامًا على سطح التحميل. تخلص من أي تقلبات أو طيات أو عناقيد. يؤدي الحزام الملتوي إلى توزيع غير متساوٍ للتوتر، مما يؤدي إلى فشل موضعي في المواد. يجب عليك تطبيق حماية حافة مصممة هندسيًا على أي نقاط تلامس سطحية تمثل زوايا حادة أو أنسجة خشنة أو حواف كاشطة. الورق المقوى أو الخرق القديم غير مؤهل كحماية للحافة؛ استخدم الأكمام الاصطناعية المصنفة أو واقيات الزوايا المغناطيسية.

الخطوة 3: الاتصال بجهاز الخطاف والتزوير

ضع عيون القاذفة بشكل صحيح في الوعاء الأساسي لخطاف الرافعة. لا تضع أبدًا أعينًا صناعية على مزلاج الخطاف أو بالقرب من طرف الخطاف، حيث يتسبب ذلك في تحميل النقاط وفشل الأجهزة. إذا كان رفعك يتطلب عدة حبال، فتأكد من عدم تداخل العيون أو قرصها أو تجمعها داخل الخطاف. استخدم رابطًا رئيسيًا أو حلقة تجميع أو تكبلًا بحجم مناسب لتنظيم عيون حبال متعددة بأمان. يجب أن يتم تصنيف الأجهزة للرفع العلوي وتتوافق مع سعة الرافعات أو تتجاوزها.

الخطوة 4: الشد والرفع التجريبي

ارفع الرافعة ببطء لتعويض الركود في نظام التجهيز. مشاهدة الأجهزة عن كثب. تأكد من أن الحزام يظل مسطحًا وأن جميع واقيات الحواف تظل ثابتة في مواضعها المخصصة. قم بإجراء رفع تجريبي إلزامي عن طريق رفع الحمولة بمقدار 2 إلى 3 بوصات فقط عن الأرض. أوقف العملية مؤقتًا للتحقق من الثبات والتوازن ومركز الثقل الصحيح قبل الالتزام بالرفع الكامل. إذا مال الحمولة أو تحركت، فقم بخفضها على الفور وضبط التجهيزات.

فيزياء زوايا الرافعة وحسابات التوتر

يجب على مخططي المشتريات والتجهيزات أن يأخذوا في الاعتبار التأثير المضاعف لزوايا الرافعة على شد الأجهزة. يؤدي تجاهل هذه الحسابات إلى التحميل الزائد على الأجهزة بشكل فوري. تتعرض القاذفة المثبتة بزاوية حادة لضغط أكبر بكثير من القاذفة المثبتة عموديًا.

كيف تزيد زوايا الرافعة للتحميل من التوتر

يفرض علم المثلثات الخاص بالمعدات أنه مع انخفاض الزاوية بين القاذفة والمستوى الأفقي، يزداد التوتر على القاذفة بشكل كبير. لا تحمل القاذفة الوزن الرأسي للحمل فحسب؛ كما أنه يمتص قوى التكسير الأفقية. على سبيل المثال، يؤدي رفع الحمولة بزاوية أفقية قدرها 30 درجة إلى مضاعفة شد الحزام مقارنة بالرفع العمودي المستقيم بزاوية 90 درجة. يجب على عمال الحفر الرجوع إلى المخططات المضاعفة للتوتر للتأكد من قدرة أجهزتهم على التعامل مع الضغط الزاوي. لا تقم مطلقًا بتركيب القاذفة بزاوية أقل من 30 درجة على المستوى الأفقي.

حساب مركز الجاذبية (CoG)

يعد تحديد مركز الجاذبية (CoG) قبل ربط الرافعات أمرًا بالغ الأهمية لاستقرار الحمل. يجب وضع خطاف الرافعة مباشرة فوق CoG. يؤدي رفع الحمولة باستخدام مجموعة تروس الترس (CoG) إلى مخاطر تشغيلية شديدة. سوف يتحول الحمل أو يتأرجح فورًا عند مغادرة الأرض، مما يتسبب في تحميل غير متساوٍ للقاذفة، واحتمال تحميل الصدمات، واحتمال كبير لسقوط المادة. إذا كان الحمل غير متماثل، فيجب عليك ضبط أطوال الرافعة باستخدام أجهزة قابلة للتعديل لضمان بقاء خطاف الرافعة ثابتًا تمامًا على الطرف الثقيل.

فحص ما قبل الرفع وتخفيف المخاطر

المواد الاصطناعية معرضة بشدة للأضرار الميكانيكية والبيئية. بروتوكولات التفتيش الصارمة هي الدفاع الوحيد ضد الفشل المفاجئ. لا يمكنك الاعتماد على الفحوصات البصرية من مسافة بعيدة؛ يجب عليك التعامل جسديًا مع التزوير.

ASME B30.9 ومتطلبات الامتثال لإدارة السلامة والصحة المهنية

يتطلب الإطار التنظيمي الذي يحكم حبال الويب الاصطناعية الالتزام الصارم بجداول التفتيش. تفرض إدارة السلامة والصحة المهنية (OSHA) وASME B30.9 ثلاثة مستويات من التفتيش. تتم عمليات الفحص الأولية عند استلام أجهزة جديدة للتحقق من مطابقتها لأمر الشراء وخلوها من عيوب التصنيع. تتطلب عمليات الفحص المتكررة فحصًا بصريًا وملموسًا بواسطة المشغل قبل كل نوبة عمل أو رفع. تتطلب عمليات الفحص الدوري فحصًا موثقًا وشاملاً بواسطة متخصص مؤهل سنويًا على الأقل، اعتمادًا على خطورة الخدمة. تتطلب بيئات الاستخدام الكثيف عمليات فحص موثقة شهرية أو ربع سنوية.

متى تتقاعد من حزام الرفع المسطح

معرفة متى يجب تدمير القاذفة ينقذ الأرواح. قم بإزالة الأجهزة من الخدمة فورًا إذا حددت أيًا من معايير الرفض التالية. لا تحاول إصلاح الحزام الاصطناعي.

1. الحروق الحمضية أو الكاوية على الحزام، والتي تتم الإشارة إليها من خلال تغير اللون أو الأجزاء الصلبة والهشة.

2. دليل على ذوبان أو تفحم أو تناثر اللحام في أي مكان على الحزام.

3. الثقوب أو التمزقات أو الجروح أو العوائق التي تخترق سطح المادة.

4. خياطة مكسورة أو متآكلة في الوصلات الحاملة أو عند وصلات العين.

5. يؤدي التآكل المفرط في المواد الكاشطة إلى كشف الخيوط الأساسية الداخلية أو التسبب في انخفاض كبير في سمك الحزام.

6. علامات تعريف الشركة المصنعة مفقودة أو غير مقروءة تمامًا.

7. يتم ربط العقد في أي مكان في الحزام لتقصير القاذفة.

خاتمة

• تحقق من وزن الحمولة الدقيق واحسب التوتر الديناميكي استنادًا إلى وصلة الجر المحددة وزاوية الرافعة الأفقية قبل البدء في أي رفع.

• تنفيذ عمليات فحص بصرية وملموسة إلزامية قبل المناوبة لجميع أجهزة المعدات الاصطناعية، والتحقق من وجود جروح وحروق وخياطة مكسورة.

• قم بتركيب حماية الحواف الاصطناعية أو المغناطيسية المصممة هندسيًا على جميع زوايا التحميل لمنع حدوث قطع كارثية في الحزام تحت التوتر.

• قم بتدمير وتخلص من أي أشرطة صناعية تظهر عليها علامات الحروق الكيميائية أو الذوبان أو علامات التعريف المفقودة على الفور لمنع الاستخدام غير المقصود.

التعليمات

س: هل يمكنني استخدام حبال الويب الاصطناعية لرفع المواد الساخنة؟

ج: لا ينبغي استخدام حبال النايلون والبوليستر القياسية في البيئات التي تتجاوز فيها درجات الحرارة 194 درجة فهرنهايت (90 درجة مئوية). بالنسبة لدرجات الحرارة المرتفعة، يجب استخدام مواد متخصصة أو حبل سلكي لمنع الذوبان والفشل الكارثي.

س: لماذا تقلل وصلة الجر من قدرة القاذفة؟

ج: تعمل وصلة الجر على تقليل السعة لأن الحزام يضطر إلى الانحناء بشكل حاد على نفسه والضغط على الحمل. يؤدي هذا إلى إنشاء نقطة احتكاك عالية الضغط تُضعف قوة الرفع الإجمالية للمادة، مما يقلل عادةً من السعة بنسبة 20%.

س: كم مرة يجب استبدال أجهزة التركيب الاصطناعية؟

ج: لا يوجد تاريخ انتهاء صارم يعتمد على الوقت وحده. يعتمد الاستبدال كليًا على حالة الجهاز. إذا فشلت القاذفة في الفحص البصري اليومي أو الفحص الدوري السنوي وفقًا لمعايير ASME B30.9، فيجب استبدالها على الفور.

س: ما الفرق بين حبال النايلون والبوليستر؟

ج: يتمدد النايلون بنسبة تصل إلى 10% تحت الحمل، مما يجعله جيدًا لامتصاص الصدمات ولكنه ضعيف بالنسبة لمساحة الرأس الضيقة. يتمدد البوليستر بنسبة 3% فقط، مما يوفر تحكمًا أفضل في الحمل. بالإضافة إلى ذلك، يقاوم النايلون القلويات، بينما يقاوم البوليستر الأحماض.

س: هل يمكنني ربط عقدة في حزام صناعي لتقصيره؟

ج: لا. إن ربط العقدة في أي جهاز تركيب اصطناعي محظور تمامًا بموجب معايير OSHA وASME. تقلل العقد بشكل كبير من السلامة الهيكلية للحزام، وغالبًا ما تقلل من حد حمل العمل بأكثر من 50%.
