تُعد حبال الويب الاصطناعية أساسًا للتعامل مع المواد الحديثة، حيث توفر نسبة عالية من القوة إلى الوزن مع حماية الأحمال الدقيقة أو النهائية من تلف السطح. يؤدي التنفيذ غير الصحيح للوصلات، أو اختيار التكوين غير الصحيح، أو الفشل في تخفيف احتكاك الحافة بشكل روتيني إلى انخفاضات كارثية في الأحمال، وتلف المعدات، وانتهاكات خطيرة لإدارة السلامة والصحة المهنية. يشرح هذا الدليل التقييم الفني للرافعات الاصطناعية، ويوضح بالتفصيل كيفية مطابقة التكوينات المحددة لتحميل الأشكال الهندسية، وتنفيذ وصلات الربط القياسية بأمان، وتنفيذ بروتوكولات الامتثال الصارمة للقضاء على حالات فشل التلاعب. سنغطي الممارسات الميدانية الدقيقة المطلوبة لتأمين الأحمال بشكل صحيح، وحساب مضاعفات التوتر، واختيار المواد المناسبة لبيئات التشغيل القاسية. سوف تتعلم كيفية نشر حبال الرفع بأمان عبر التطبيقات الصناعية المختلفة.
السعة ديناميكية: يتغير حد حمل العمل (WLL) لحمالة الرفع بشكل كبير بناءً على نوع وصلة الجر المستخدمة (عمودي أو عنق أو سلة) وزاوية الرفع.
التكوين يملي التطبيق: توفر حمالة الحزام التي لا نهاية لها دورانًا فائقًا للتآكل للاستخدام المستمر، بينما توفر حمالة حزام العين والعين تحكمًا دقيقًا في نقاط التثبيت التقليدية.
يؤثر اختيار المواد على الثبات: يوفر النايلون التمدد (حتى 10%) لامتصاص الصدمات، بينما يوفر البوليستر الحد الأدنى من التمدد (حوالي 3%) للتحكم الصارم في الحمل.
تعتبر حماية الحواف إلزامية: تتطلب لوائح إدارة السلامة والصحة المهنية (OSHA) بشكل صارم حشوة أو أكمام مقاومة للقطع عندما تتلامس الرافعات الاصطناعية مع أي حواف أو زوايا تحميل.
قبل تنفيذ أي عملية رفع، يجب على عمال الحفر تقييم مركز الجاذبية والسلامة الهيكلية للحمل ونقاط الالتقاط المتاحة. تحدد هذه العوامل طول الرافعة الضرورية وعرضها وتوازنها المطلوب للتشغيل الآمن. يتطلب الحمل ذو مركز ثقل الإزاحة مكونات تزوير قابلة للتعديل لضمان بقاء الحمل مستويًا بمجرد تعليقه. يجب عليك حساب الوزن الدقيق للحمل والتحقق من أن أجهزة التثبيت تطابق هذا الوزن أو تتجاوزه.
يساعد تقييم احتكاك سطح الحمل في تحديد ما إذا كانت هناك حاجة إلى أغلفة متخصصة لمنع الحمل من التحرك أو الانزلاق خارج وصلة الجر. يعد التحكم المناسب في الحمل أمرًا ضروريًا عند التعامل مع كائنات ناعمة أو غير منتظمة الشكل مثل الأعمدة الآلية أو الأنابيب المطلية. إذا كان السطح أملس للغاية، فسوف تفشل وصلة الوصل القياسية في الإمساك بالمادة، مما يتطلب تكوين غلاف مزدوج لزيادة ملامسة السطح والاحتكاك.
يجب تقييم بيئات التشغيل من حيث تدهور الأشعة فوق البنفسجية ودرجات الحرارة القصوى والتعرض للمواد الكيميائية. تفقد المواد الاصطناعية القياسية سلامتها الهيكلية عند تعرضها لدرجات حرارة أعلى من 194 درجة فهرنهايت (90 درجة مئوية). يجب عليك أيضًا تحديد ما إذا كانت البيئة تحتوي على أحماض أو قلويات نشطة. تملي هذه العوامل البيئية متطلبات المواد المحددة لمعدات التجهيز.
إن تحديد الأحمال التي تتطلب سطحًا ناعمًا وعريضًا لحمل شبكة اصطناعية فوق حبل سلكي أو سلسلة من السبائك يمنع التكسير أو الخدش أو التشويه. تقوم المواد الاصطناعية بتوزيع قوة الرفع على مساحة أوسع. وهذا يجعلها مثالية للتعامل مع المنتجات النهائية أو الآلات الدقيقة أو الأسطح المطلية حيث قد يتسبب التركيب المعدني في أضرار غير مقبولة.
تصنف صناعة المعدات الرافعات الاصطناعية إلى أنواع محددة بناءً على تركيباتها النهائية وتكوينات الحلقات. إن فهم هذه التصنيفات يضمن لك تحديد الأداة الصحيحة للوصلة المحددة التي تتطلبها خطة الرفع الخاصة بك.
النوع 1 (TC - المثلث والخنق) يتميز بتركيب مثلث من أحد الطرفين وخانق مشقوق من الطرف الآخر. يسمح هذا التصميم بربطات عنق سريعة وآمنة. تعمل التركيبات المعدنية على تقليل تآكل المواد الاصطناعية عند نقطة الاختناق. النوع 2 (TT - مثلث ومثلث) يتميز بتركيبات مثلثة على كلا الطرفين. يتم استخدامها بشكل صارم للوصلات الرأسية والسلة ولا يمكن اختناقها.
النوع 3 (EE - عين مسطحة) يتميز بحلقات مسطحة مخيطة في كلا الطرفين. إنها متعددة الاستخدامات وسهلة الانزلاق من أسفل الأحمال. النوع 4 (EE - Twisted Eye-Eye) يتميز بعيون مخيطة بزاوية 90 درجة على جسم القاذفة. يتيح ذلك للقاذفة أن تكون مسطحة مقابل الحمل في وصلات التضييق، مما يقلل الضغط على القماش.
النوع 5 (EN - لا نهاية له) هو تكوين حلقة مستمرة. إنها قابلة للتكيف بشكل كبير مع نقاط التآكل التي يتم تدويرها بسهولة. ومن خلال تغيير نقاط الاتصال قبل كل مصعد، يمكنك إطالة العمر التشغيلي للمعدات بشكل كبير.
نوع حبال | إعدادات | عقبات الأولية | أفضل تطبيق |
|---|---|---|---|
النوع 1 (تك) | تركيبات المثلث والاختناق | قلادة | الاختناق المتكرر للمواد الخام |
النوع 2 (تي تي) | تركيبات المثلث والمثلث | عمودي، سلة | تتطلب مصاعد السلة الثقيلة نقاط تحمل معدنية |
النوع 3 (EE) | عين مسطحة | عمودي، سلة، قلادة | تزوير للأغراض العامة، وإزالة سهلة |
النوع 4 (EE) | ملتوية العين العين | المختنق، عمودي | تتطلب وصلات الاختناق ملامسة الجسم المسطح |
النوع 5 (بالإنكليزية) | حلقة لا نهاية لها | عمودي، سلة، قلادة | البيئات الكاشطة، الاستخدام المستمر |
تؤدي إضافة طبقات من الحزام إلى زيادة حد حمل العمل (WLL) دون زيادة العرض الإجمالي. تتميز الرافعات أحادية الطبقة بالمرونة وتتوافق بسهولة مع خطوط التحميل. توفر الرافعات متعددة الطبقات (مزدوجة وثلاثية ورباعية) قدرات أعلى بكثير ولكنها أكثر صلابة. إنها تتطلب الحد الأدنى الأكبر من نسب D/d (قطر الانحناء إلى قطر الرافعة) لمنع تلف الألياف الداخلية عند نقاط التحمل.

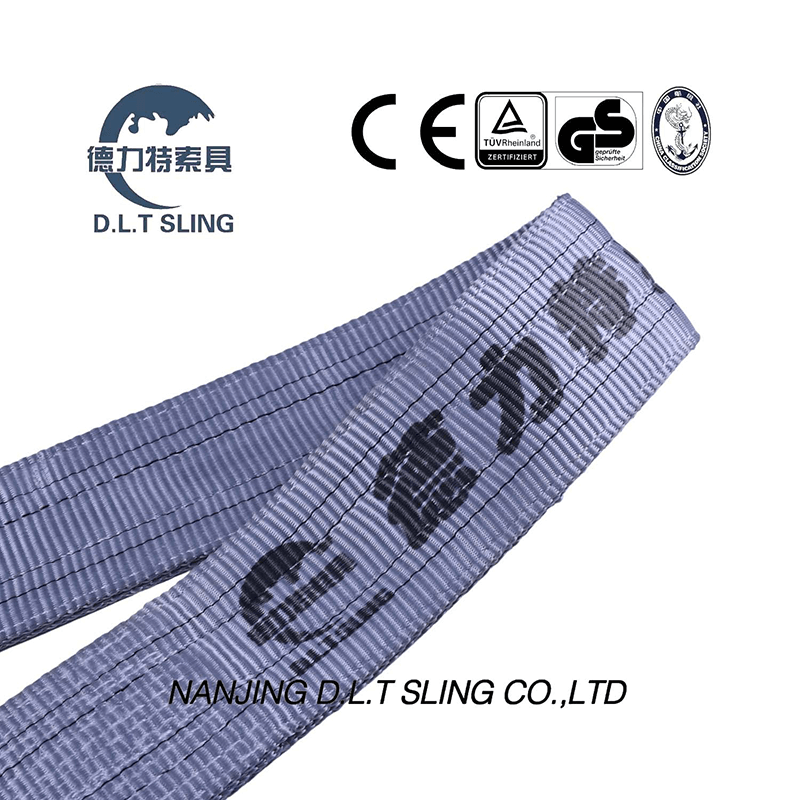

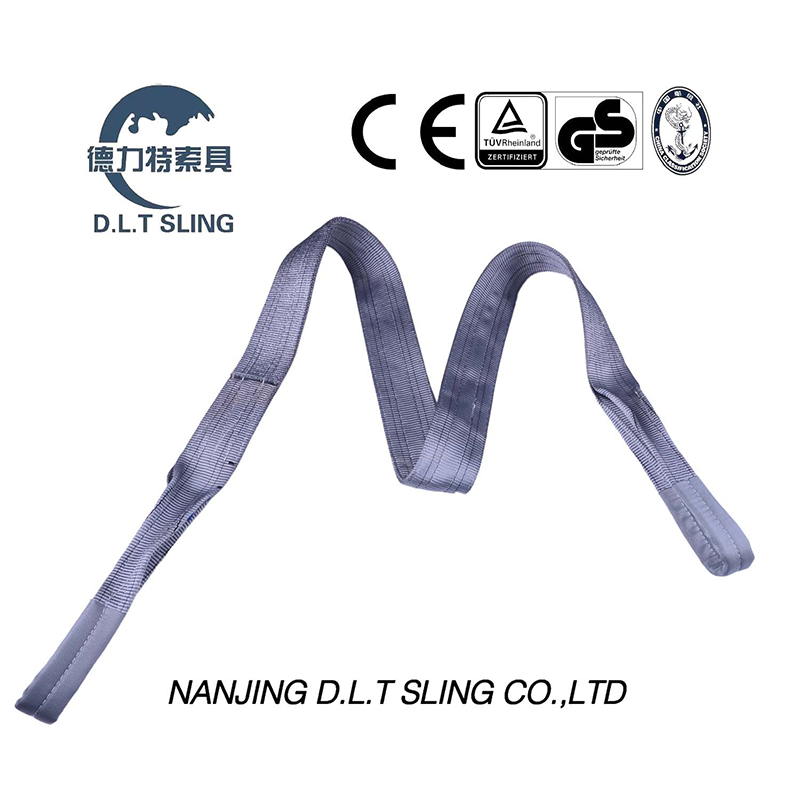

يتميز حزام Eye -Eye Webbing Sling بحلقات مخيطة في كلا الطرفين. وهي متوفرة في شكل عين مسطحة (النوع 3) لربطات السلة وسهولة الاسترداد، وعين ملتوية (النوع 4) مُحسّنة لوصلات التضييق لتقليل إجهاد القماش عند نقطة الاتصال. من الأفضل استخدام هذه الرافعات للمصاعد القياسية ذات مرتكزات الدوران أو الأغلال أو عروات الرفع المخصصة حيث يلزم التوصيل السريع والآمن.
تتركز نقاط التآكل في تكوينات العين والعين عند نقاط تحمل العينين. وهذا يحد من العمر الإجمالي مقارنة بالحلقات المستمرة، حيث تتحمل نفس أجزاء القماش الحمل والاحتكاك أثناء كل رفع. يجب عليك فحص العينين عن كثب للتأكد من عدم وجود غرز مكسورة أو تآكل شديد.
إن حبال الحزام التي لا نهاية لها عبارة عن حلقة مستمرة من المواد الاصطناعية. إنها متعددة الاستخدامات للغاية لجميع نقاط الربط الأساسية الثلاثة ومثالية للبيئات الكاشطة. يمكن للمستخدم تدوير القاذفة لتوزيع التآكل بالتساوي على كامل الطول. يمنع هذا التدوير الفشل المبكر عند نقطة اتصال واحدة.
على الرغم من أنها قابلة للتكيف بشكل كبير، إلا أن التكوينات التي لا نهاية لها يمكن أن تكون أكبر حجمًا لإدارتها في مساحات التجهيز الضيقة. قد ينضغط القماش المضاعف أو يتجمع داخل خطافات الرفع الصغيرة، مما قد يسبب توترًا غير متساوٍ عبر عرض الحزام. تأكد دائمًا من أن وعاء الخطاف واسع بما يكفي لاستيعاب المادة دون تكتل.
يتطلب طلب معدات الرفع الصحيحة مواصفات دقيقة لضمان توافق المعدات مع المتطلبات المادية للمصعد. تؤدي قدرات التخمين أو الأطوال إلى أشكال هندسية خطيرة وفشل محتمل.
حدد نوع التكوين (من النوع 1 إلى النوع 5) استنادًا إلى العوائق المحددة التي تخطط لتنفيذها.
حدد نوع المادة (النايلون مقابل البوليستر) بناءً على المخاطر البيئية والتعرض للمواد الكيميائية ومتطلبات التمدد.
قم بمطابقة الحد الأقصى لوزن الحمولة مع العدد المناسب من الطيات (تصنيفات فردية أو مزدوجة أو متعددة الطبقات) مع مراعاة التخفيضات في سعة وصلة الجر.
قم بقياس الطول الدقيق من نقطة المحمل إلى نقطة المحمل تحت التوتر لضمان الوصول الدقيق والتوافق مع مساحة الرأس.
حدد العرض المطلوب للتأكد من أن سطح المحمل لن يسحق حواف الحمل الحساسة.
تحقق دائمًا من متطلبات علامة الشركة المصنعة. يجب أن تشير العلامة بوضوح إلى المادة، وذ مة المسؤولية لجميع العقبات الثلاثة، واسم الشركة المصنعة. إذا كانت العلامة مفقودة أو غير مقروءة، فيجب إزالة الجهاز من الخدمة على الفور.
وصلة الجر العمودية عبارة عن خط مباشر ومستقيم من خطاف الرافعة إلى نقطة الاتصال المحددة للحمولة. يستخدم 100% من WLL المقدر. توفر وصلة الجر هذه تحكمًا في دوران الحمل الصفري، مما يعني أن الحمل قد يدور بحرية بمجرد تعليقه. يجب استخدامه فقط عندما يكون مركز الجاذبية متوازنًا تمامًا أسفل الخطاف مباشرة ويتم استخدام خط العلامة بواسطة مراقب.
في وصلة الجر، تمر المادة حول الحمولة، وتمر إحدى العينين عبر الأخرى قبل ربطها بخطاف الرافعة. يؤدي هذا التكوين إلى تقليل WLL بنسبة 20% على الأقل بسبب الضغط الشديد المتمركز عند نقطة الاختناق. يتضمن الشكل المختنق ذو الغلاف المزدوج لف المادة 360 درجة حول الحمولة قبل الاختناق. وهذا يمنع انزلاق الحزم السائبة أو المواد الملساء مثل الأنابيب والأنابيب.
يجب أن تتجاوز زاوية الاختناق 120 درجة للحفاظ على تصنيفات الاختناق القياسية. إذا كانت الزاوية أكثر إحكاما، تنخفض السعة أكثر. لا تضغط أبدًا على نقطة الاختناق أو تدقها لأسفل باتجاه الحمل لإحكام القبضة، حيث يتسبب ذلك في تلف غير مرئي للألياف الداخلية.
تعمل وصلة الجر على حمل الحمولة من الأسفل، مع ربط كلا الطرفين بخطاف الرافعة أو الوصلة الرئيسية. إنه يضاعف بشكل فعال WLL لوصلة الجر الرأسية الواحدة إذا كانت الأرجل رأسية تمامًا (90 درجة للحمل). يشتمل شكل السلة ذات اللف المزدوج على لف المادة بالكامل حول الحمولة لضغط المواد السائبة وتأمينها.
مع انخفاض الزاوية بين الساقين والمستوى الأفقي، يزداد التوتر بشكل كبير. يجب على عمال الحفر حساب الزوايا الأفقية قبل الرفع. تعمل الزاوية الأفقية البالغة 30 درجة على مضاعفة التوتر على كل ساق، مما يتطلب معدات ذات سعة أساسية أعلى بكثير.
يتمدد النايلون بنسبة 8-10% عند السعة المقدرة، مما يجعله ممتازًا لامتصاص أحمال الصدمات الثقيلة أثناء التسارع المفاجئ أو التباطؤ. إنه مقاوم للألدهيدات والإيثرات والقلويات القوية. ومع ذلك، يتحلل النايلون بسرعة في البيئات الحمضية. كما أنه يمتص الرطوبة، مما قد يؤثر على الأداء في ظروف التجميد أو يؤدي إلى تدهور العفن إذا تم تخزينه بشكل غير صحيح.
يتمدد البوليستر بنسبة 3% فقط عند السعة المقدرة. وهذا يوفر أداءً فائقًا للمصاعد التي تتطلب خلوصًا دقيقًا، ومساحة رأس منخفضة، وتحكمًا صارمًا في الحمل. إنه مقاوم للغاية لمعظم الأحماض وعوامل التبييض الشائعة. البوليستر عرضة للتلف الناتج عن القلويات المركزة مثل الصودا الكاوية أو الصودا الكاوية والمذيبات العضوية.
يجب عليك مطابقة المقاومة الكيميائية للمادة مع المخاطر المحددة لموقع عملك. سيؤدي استخدام النايلون في مصنع تصنيع البطاريات أو البوليستر في منشأة معالجة الخرسانة إلى تحلل كيميائي سريع وفشل كارثي.
سوف تنكسر الألياف الاصطناعية تحت التوتر على الفور مقابل حواف الحمل الحادة أو الخشنة أو حتى ذات الاستدارة المعتدلة. مطلوب حماية الحافة الإلزامية لمنع الفشل الكارثي. من المفاهيم الخاطئة الشائعة أن الحافة المستديرة آمنة؛ ومع ذلك، تحت آلاف الأرطال من التوتر، حتى السطح ذو النسيج البسيط يعمل مثل شفرة المنشار ضد الألياف الاصطناعية.
تتطلب لوائح إدارة السلامة والصحة المهنية (OSHA) بشكل صارم حشوة أو أكمام مقاومة للقطع عندما تتلامس المواد الاصطناعية مع أي حواف أو زوايا تحميل. لا تعتبر الورق المقوى أو الخرق الرقيق حماية مقبولة للحافة. يجب عليك استخدام واقيات الزوايا المغناطيسية المصممة هندسيًا، أو أكمام كيفلار، أو وسادات البولي يوريثين شديدة التحمل المصممة خصيصًا لتطبيقات التزوير.
يجب اتباع بروتوكولات الفحص والصيانة المناسبة لضمان عمليات الرفع الآمنة. افحص المعدات للتأكد من عدم وجود تآكل أو جروح أو غرز مكسورة أو تلف كيميائي قبل كل استخدام. إذا وجدت خيوط تحذيرية حمراء مكشوفة، أو حروقًا حمضية، أو ذوبانًا بسبب الاحتكاك الحراري، فقم بإزالة الترس من الخدمة وقم بتدميره لمنع الاستخدام العرضي.
قم بمراجعة مخزون المعدات الحالي الخاص بك للتأكد من أن جميع العلامات مقروءة وتذكر WLL الصحيح للوصلات الرأسية والخنق والسلة.
قم بشراء أجهزة حماية الحواف المصممة هندسيًا لجميع المصاعد التي تشتمل على ألواح فولاذية أو حواف آلية أو أسطح خرسانية خشنة.
قم بتدريب أطقم المعدات الخاصة بك على حساب مضاعفات التوتر الأفقي قبل تنفيذ أي وصلات سلة بزوايا أقل من 60 درجة.
قم بتنفيذ بروتوكول فحص بصري يومي صارم لتحديد وتدمير أي معدات صناعية تظهر عليها علامات التآكل أو الجروح أو الحروق الكيميائية.
ج: تتم طباعة WLL مباشرة على علامة الشركة المصنعة للوصلات الرأسية والاختناق والسلة. راجع دائمًا العلامة قبل التزوير. إذا كنت تستخدم وصلة سلة بزاوية، فيجب عليك حساب مضاعف الشد يدويًا للتأكد من عدم تجاوز السعة المقدرة.
ج: لا. لا ينبغي استخدام المواد الاصطناعية القياسية في البيئات التي تتجاوز 194 درجة فهرنهايت (90 درجة مئوية). تعمل درجات الحرارة المرتفعة على إذابة الألياف الاصطناعية، مما يعرض السلامة الهيكلية للخطر بشكل دائم ويؤدي إلى انخفاض فوري في الأحمال.
ج: تحتوي حمالة العين المسطحة على حلقات مخيطة بشكل مسطح في نفس مستوى الجسم، مما يجعلها مثالية لربط السلة. تحتوي حبال العين الملتوية على حلقات مخيطة بزاوية 90 درجة للجسم، مما يحسنها من أجل وصلات الاختناق من خلال السماح للجسم الرئيسي بالاستلقاء بشكل مسطح مقابل الحمل.
ج: يجب عليك إجراء فحص بصري قبل كل استخدام للتحقق من عدم وجود جروح أو سحجات أو أضرار كيميائية. بالإضافة إلى ذلك، تتطلب إدارة السلامة والصحة المهنية إجراء فحص شامل وموثق من قبل شخص مؤهل مرة واحدة على الأقل كل 12 شهرًا.
ج: يتم قطع الألياف الاصطناعية بسهولة عند تعرضها لحواف حادة أو خشنة تحت ضغط عالٍ. تمنع حماية الحواف المصممة هندسيًا الألياف من القص مقابل الحمل، مما يقلل من خطر الفشل الكارثي وسقوط الأحمال.
