يؤدي الاستخدام غير السليم للرافعات الشبكية الاصطناعية إلى انخفاضات كارثية في الأحمال، ومخاطر شديدة على السلامة، وانتهاكات فورية للامتثال لإدارة السلامة والصحة المهنية. التزوير الصناعي لا يترك أي هامش للخطأ. يجب أن يتطابق عمال الحفر ومديرو السلامة مع تكوين الرافعة الصحيح ونوع وصلة الجر وسعة الحمولة مع هندسة الحمل المعقدة دون تجاوز حد حمل العمل (WLL) أو التسبب في تدهور المواد الاصطناعية. إن تحديد المعدات الخاطئة أو سوء تقدير قدرات وصلة الجر يهدد بشكل مباشر سلامة موقع العمل والسلامة التشغيلية.
نحن نحدد الإطار الفني لتقييم وفحص ونشر حبال الويب، والانتقال من فحوصات الامتثال قبل الرفع إلى تنفيذ تشكيلات وصلة الجر القياسية وفقًا لمعايير ASME B30.9 وOSHA. سوف تتعلم كيفية تحديد التكوين الاصطناعي الصحيح لأحمال معينة، وحساب التوتر بناءً على زوايا الرافعة، وتنفيذ بروتوكولات حماية الحافة الإلزامية. إن فهم هذه الآليات التشغيلية يضمن تنفيذ كل عملية رفع بدقة وتحكم وامتثال تنظيمي مطلق.
تحديد وصلة الجر يحدد السعة: يمكن لوصلة ربط السلة أن تضاعف سعة القاذفة مقارنةً بوصلة الجر العمودية، في حين أن وصلة الجر الخانقة تقللها بشكل كبير؛ الحساب الدقيق غير قابل للتفاوض.
مطابقة التكوين: يعتمد الاختيار بين حبال الحزام المسطحة وحبال الرفع التي لا نهاية لها بشكل كامل على شكل الحمل ونقاط التآكل وإمكانيات الاختناق المطلوبة.
حماية الحواف الإلزامية: المواد الاصطناعية شديدة التعرض للقطع؛ تفرض إدارة السلامة والصحة المهنية (OSHA) حشوة أو واقيات حافة تم التحقق منها عندما تتلامس الرافعات مع حواف الحمل الحادة أو الكاشطة.
معايير الإزالة الصارمة: تتطلب علامات التعريف المفقودة أو الحروق الحمضية أو الذوبان أو خيوط التحذير ذات النواة الحمراء المرئية إزالة فورية من الخدمة.
يعد تحديد نوع القاذفة الاصطناعية الصحيحة بناءً على الأبعاد الفيزيائية وتوزيع الوزن وحساسية سطح الحمل هو الخطوة الأولى في عملية التثبيت. تضمن محاذاة اختيار المعدات مع التصنيفات الصناعية القياسية بموجب ASME B30.9 أن الخصائص الفيزيائية لمعدات التجهيز تتوافق مع متطلبات المصعد. غالبًا ما يؤدي استخدام التكوين الخاطئ إلى تآكل غير متساوٍ أو عدم استقرار الحمل أو فشل المواد.

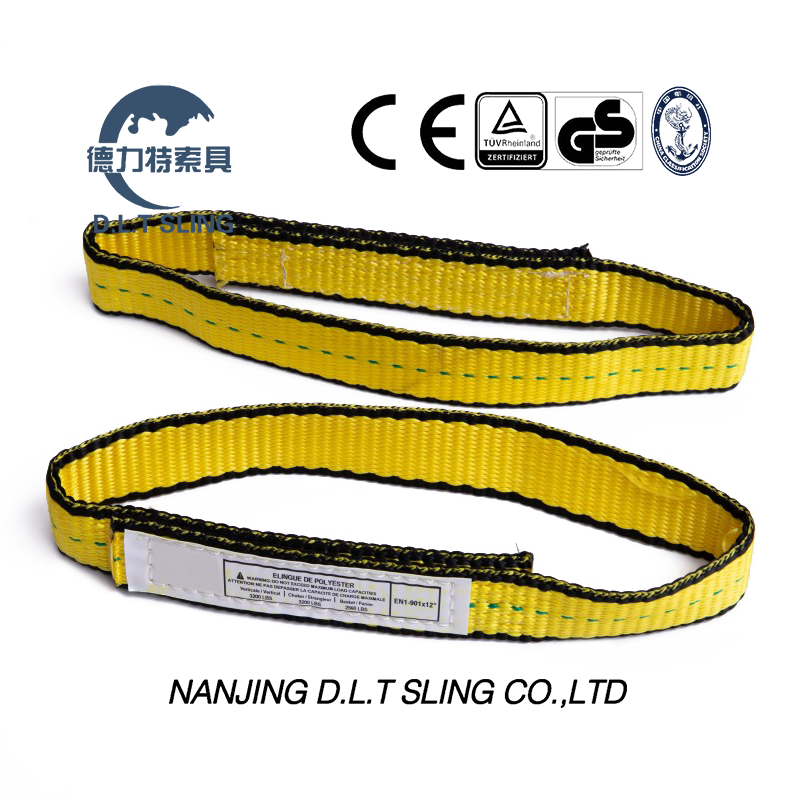

تتميز المصنوعة من البوليستر أو النايلون المنسوج بإحكام حبال الحزام المسطحة بعيون مخيطة معززة في كلا الطرفين. تنقسم هذه الرافعات إلى تصميمين أساسيين. النوع 3، المعروف باسم العين المسطحة، يتميز بعيون تقع في نفس مستوى جسم الرافعة الرئيسي. النوع 4، العين الملتوية، يتميز بعيون مخيطة بزاوية 90 درجة لجسم القاذفة. يسهل هذا التصميم الملتوي ربط العقد بشكل أسهل من خلال السماح للعين بالجلوس بشكل طبيعي على خطاف الرافعة والمرور بسلاسة عبر العين المقابلة.
عند تقييم الأبعاد وملاءمة التطبيق، تتعامل هذه الرافعات مع عمليات السحب الاتجاهية ووصلات الاختناق القياسية أو وصلات السلة بشكل جيد. إن شكلها المسطح يجعل استخراجها من أسفل الحمولة الأرضية أسهل بكثير مقارنة بالبدائل الأكبر حجمًا. ومع ذلك، فإن المقايضات موجودة. يمكن أن تؤدي نقاط التآكل الثابتة الموجودة في نقاط تحمل العين إلى تدهور موضعي بمرور الوقت. نظرًا لأن ضغط الرفع يتركز بشكل متكرر على نفس أقسام العين، يجب على عمال الحفر مراقبة هذه المناطق المحددة عن كثب بحثًا عن التآكل والغرز المكسورة.

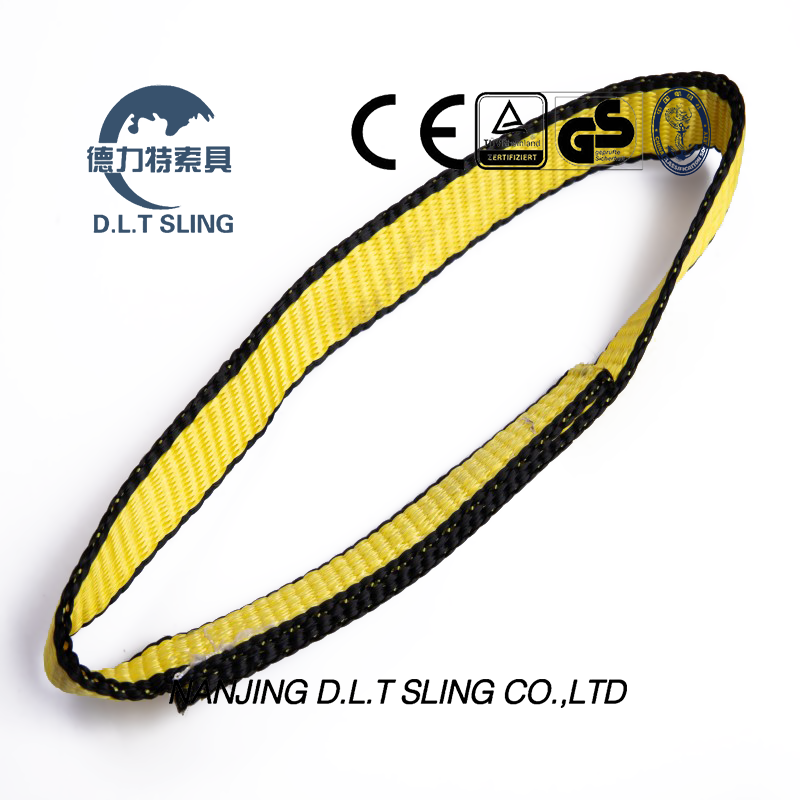

تتكون والتي تم تصنيفها كنوع 5 (EN)، حبال الرفع التي لا نهاية لها، من حلقة مستمرة من مادة صناعية. تتضمن هذه الفئة كلا من الرافعات المستديرة ورافعات الويب التي لا نهاية لها. يؤدي غياب العيون المخيطة الثابتة إلى تغيير جذري في كيفية تفاعل المعدات مع الحمولة وخطاف الرافعة.
الميزة الأساسية لهذا التكوين هي تنوعه الشديد. تسمح الحلقة المستمرة للمستخدم بتدوير الرافعة قبل كل رفع، وتوزيع التآكل بالتساوي على طول المادة بالكامل. يعمل هذا الدوران على إطالة العمر التشغيلي للمعدات بشكل كبير. على الجانب السلبي، يمكن أن تكون هذه الحلقات المستمرة أكبر حجمًا في مناطق الخلوص الضيقة مقارنةً بالمقطع المسطح القياسي. كما أنها تتطلب أيضًا ترتيبًا دقيقًا لمنع الالتواء أثناء ربط السلة، حيث تتعرض الألياف الملتوية لتوتر غير متساوٍ يمكن أن يؤثر على حد حمل العمل.
تتميز الرافعات الشبكية المتخصصة بتركيبات نهائية من سبائك الصلب بدلاً من العيون الاصطناعية المخيطة. تستخدم الرافعات من النوع 1 تركيبًا مثلثًا من أحد الأطراف وقلادة مشقوقة من الطرف الآخر، مما يسمح للقاذفة بالمرور من خلال نفسها للحصول على خنق آمن. تتميز الرافعات من النوع 2 بتركيبات مثلثة قياسية على كلا الطرفين، وتستخدم بشكل أساسي للسلة أو وصلات الربط الرأسية.
يتم نشر هذه التكوينات في تطبيقات الخدمة الشاقة حيث يكون الربط السريع مطلوبًا وقد تتآكل العيون الاصطناعية القياسية بسرعة كبيرة جدًا بسبب الاحتكاك بخطاف الرافعة أو أجهزة التحميل. تمتص التركيبات المعدنية العبء الأكبر من الاتصال بين الأجهزة، مما يحافظ على هيكل الويب الاصطناعي من أجل عمر خدمة أطول في ظل الظروف الصعبة.
يتطلب تنفيذ الرفع بأمان اختيار وصلة الجر المناسبة. تعمل الطريقة المستخدمة لربط حبال الرفع بالحمل على تغيير قدرة الرفع وديناميكيات التحكم بشكل جذري. يجب أن يفهم القائمون على الحفر التنفيذ وتأثير القدرة ومخاطر التنفيذ المرتبطة بالعوائق الأساسية الثلاثة.
تشتمل وصلة الجر العمودية على اتصال مباشر بخط مستقيم من خطاف الرافعة إلى نقطة ربط واحدة على الحمولة. هذا هو أبسط تكوين تزوير متاح.
تستخدم وصلة الجر هذه 100% بالضبط من حد حمل العمل المقدر (WLL) للمعدات. إذا كانت العلامة تشير إلى سعة رأسية تبلغ 5000 رطل، فيمكن للإعداد رفع 5000 رطل بأمان. ومع ذلك، فإن مخاطر التنفيذ مرتفعة عند رفع المواد غير الموجهة. توفر وصلة الجر العمودية الفردية تحكمًا صفريًا في الحمل ضد الدوران. يمكن أن يدور الحمل أو يلتف أو يتأرجح بسهولة. يجب ألا تستخدم أبدًا وصلة جر رأسية واحدة لرفع المواد السائبة أو غير المتوازنة أو غير العملية التي تفتقر إلى الاستقرار المتأصل.
يتضمن تنفيذ وصلة الجر المختنق تمرير أحد طرفي القاذفة من خلال العين المقابلة، أو من خلال حلقة ذات تكوين لا نهاية له، وسحبها بإحكام حول الحمولة. وهذا يخلق حركة إمساك تشتد مع تطبيق الشد بواسطة الرافعة.
تأثير القدرات كبير. تعمل وصلة الاختناق القياسية على تقليل السعة الرأسية الأساسية بنسبة 20% تقريبًا، اعتمادًا على الزاوية الدقيقة للخنق. تتطلب مخاطر التنفيذ اهتمامًا صارمًا. يجب سحب نقطة الاختناق لأسفل بإحكام قبل بدء الرفع لضمان إحكام الإمساك بها. علاوة على ذلك، يجب ألا يتم وضع العين أو وصلة الخياطة مباشرة على زاوية الحمولة أو عند النقطة المحددة للخنق، حيث أن الزاوية الشديدة وقوة السحق ستؤدي إلى تدمير الخياطة والألياف الصناعية.
تعمل وصلة الجر على حمل الحمولة عن طريق تمرير المادة أسفل الجسم وربط كلا الطرفين بخطاف الرافعة. هذا يوزع الوزن على قدمين.
عند تنفيذها بشكل صحيح، يمكن أن تحقق وصلة جر السلة ما يصل إلى 200% من WLL ذات الساق الواحدة. هذه السعة القصوى صالحة فقط بشرط أن تكون أرجل الرافعة عمودية تمامًا، مما يعني أنها تقع عند 90 درجة بالنسبة للحمل. خطر التنفيذ الأساسي هو تحويل التحميل. يجب أن يظل مركز ثقل الحمولة أسفل نقاط الرفع بشكل صارم. بالإضافة إلى ذلك، يجب ألا تنزلق الأرجل على طول الحمل أثناء الارتفاع. إذا كان الحمل غير متوازن، فإنه يمكن أن ينزلق من السلة بالكامل، مما يؤدي إلى هبوط كارثي.
إن فهم فيزياء التلاعب أمر غير قابل للتفاوض من أجل العمليات الآمنة. تحدد القوى الفيزيائية المؤثرة على المواد المعلقة كيفية تصرف الحمل بمجرد مغادرته الأرض. إتقان التحكم في الحمل يمنع وقوع الحوادث ويحمي الموظفين.
ينص مبدأ التثبيت الأساسي على وجوب وضع خطاف الرفع مباشرة فوق مركز ثقل الحمولة (CoG). إذا تم إزاحة الخطاف، فسوف يتحرك الحمل أو يميل أو يتأرجح على الفور بعنف عند الإقلاع أثناء البحث عن نقطة توازنه الطبيعية أسفل الخطاف.
يتطلب إنشاء إطار للاستقرار تخطيطًا دقيقًا. غالبًا ما يستخدم القائمون على الحفر نظامًا متعدد الأرجل أو وصلات مزدوجة السلة لتوزيع الوزن بالتساوي. من خلال تأمين نقاط التعلق على مسافات متساوية من CoG، يمنع فريق المعدات دوران الحمل ويضمن بقاء الجسم مستويًا تمامًا خلال مسار السفر بأكمله.
يجب ألا يعتمد التعامل مع الأحمال مطلقًا على قيام الأفراد بدفع أو سحب المواد المعلقة جسديًا. تعتبر خطوط الوصف أدوات إلزامية ملحقة بالحمل للتحكم في الدوران وتوجيه مسار السفر. أنها تسمح للحفارين بتوجيه الجسم من مسافة آمنة.
يعتمد التحكم التشغيلي بشكل كبير على الشعارات لمنع الرياح والقصور الذاتي الدوراني من التواء الألياف الاصطناعية. عندما يدور الحمل بشكل لا يمكن السيطرة عليه، فإنه يمكن أن يؤدي إلى تحريف ترس التثبيت، مما يؤدي إلى إتلاف الألياف الداخلية أو يؤدي إلى إزالة الشعاب العرضية حيث يتم فك وصلة الجر وتعطلها.
يتطلب التزوير حسابات رياضية دقيقة. التخمين يؤدي إلى فشل المعدات. يجب على عمال الحفر تفسير مواصفات الشركة المصنعة بدقة وحساب التوتر الدقيق المطبق على معدات الحفر بناءً على زوايا الرفع.
تتطلب معايير الامتثال التي وضعتها OSHA 1910.184 وASME B30.9 أن تحتوي جميع معدات التجهيز الاصطناعية على علامة تعريف مثبتة ومقروءة بشكل دائم. إذا كانت العلامة مفقودة أو غير قابلة للقراءة، فيجب إزالة الجهاز من الخدمة على الفور.
توفر العلامة نقاط بيانات محددة. يجب على عمال الحفر استخراج نوع المادة (نايلون أو بوليستر)، واسم الشركة المصنعة، ورقم المخزون، وحدود حمل العمل المحددة للوصلات الرأسية، والاختناق، والسلة. تشكل هذه الأرقام خط الأساس لجميع حسابات السعة.
يجب أن يأخذ التقييم الفني للمصعد في الاعتبار زوايا الرافعة للتحميل. مع انخفاض الزاوية بين ساق الرافعة والمستوى الأفقي للحمل، يزداد التوتر على المادة الاصطناعية بشكل كبير. تخلق الزاوية الضحلة قوى أفقية هائلة تسحب معدات التثبيت.
يعتمد إطار الحساب على عوامل زاوية الحمل. على سبيل المثال، رفع الحمل مع وضع الأرجل بزاوية 30 درجة إلى المستوى الأفقي يضاعف بشكل فعال التوتر على كل ساق مقارنة بالرفع العمودي. تملي أفضل الممارسات لتخفيف المخاطر الحفاظ على زوايا أكبر من 45 درجة، مع كون 60 درجة هي الحد الأدنى المفضل، لمنع التحميل الزائد على الألياف الاصطناعية والتسبب في حدوث مفاجئ.
زاوية الرافعة (إلى الأفقية) | مضاعف التوتر (عامل زاوية التحميل) | تأثير القدرات |
|---|---|---|
90 درجة | 1.000 | سعة 100% |
60 درجة | 1.155 | زيادة طفيفة في التوتر |
45 درجة | 1.414 | زيادة التوتر المعتدل |
30 درجة | 2.000 | التوتر المزدوج (عالية المخاطر) |
تعتمد السلامة على بروتوكولات التفتيش الصارمة. تتحلل المواد الاصطناعية من خلال التآكل الميكانيكي والتعرض الكيميائي والعوامل البيئية. يعد تحديد العيوب قبل الرفع متطلبًا تنظيميًا صارمًا.
تفرض إدارة السلامة والصحة المهنية (OSHA) تفويضًا صارمًا قبل الاستخدام يتطلب من شخص مختص فحص معدات الحفر قبل كل نوبة عمل. هذه ليست نظرة عابرة. إنه تقييم منهجي لسلامة المادة.
ضع القاذفة بشكل مسطح على سطح نظيف في منطقة مضاءة جيدًا.
افحص الطول بالكامل بحثًا عن الغرز المكسورة والتآكل الشديد والعقبات.
التحقق من وجود تدهور الأشعة فوق البنفسجية، والذي يتجلى في التبييض أو تصلب في الألياف.
ابحث عن تناثر اللحام والحروق الكيميائية التي تؤثر على السلامة الهيكلية للويب.
تأكد من أن بطاقة التعريف موجودة ومقروءة بالكامل.
تعد مشكلة الحافة الحادة السبب الرئيسي لفشل الأجهزة الاصطناعية. سوف تنقطع الألياف الاصطناعية بسرعة تحت التوتر العالي إذا تعرضت لزوايا غير محمية أو أسطح كاشطة أو حواف معدنية خشنة.
تتطلب استراتيجيات التخفيف استخدام واقيات الحافة الهندسية. يجب أن يستخدم عمال الحفر واقيات الزوايا المغناطيسية، أو الأكمام المصممة هندسيًا، أو وسادات التآكل شديدة التحمل ذات القوة والسماكة الكافية لتحمل قوة القطع. الورق المقوى أو بقايا السجاد أو الخرق الرقيقة غير متوافقة، ولا توفر أي حماية حقيقية، وتخلق إحساسًا زائفًا بالأمان يؤدي إلى حوادث مميتة.
يعد إنشاء "المنطقة الحمراء" بمثابة سيطرة إدارية ضرورية. يجب على مديري السلامة تحديد حدود مادية واضحة باستخدام الحواجز أو شريط المخاطر لإبقاء جميع الموظفين على مسافة آمنة من الأحمال المعلقة. لا ينبغي لأحد أن يمشي أو يقف أو يعمل تحت جسم معلق.
يجب أن تكون بروتوكولات الاتصال محكمة الإغلاق. يجب أن تعتمد عملية الرفع على إشارات يدوية موحدة أو قنوات راديو مخصصة. إن تعيين شخص إشارة واحد مدرب تدريباً عالياً للتنسيق مباشرة مع مشغل الرافعة يزيل الارتباك ويمنع الحركات غير المنتظمة للرافعة.
تحكم معايير صارمة إزالة معدات التزوير. إذا أظهرت القاذفة علامات مفقودة أو غير مقروءة، فسيتم استبعادها على الفور. يشير تعرض الخيوط التحذيرية الحمراء الأساسية إلى تآكل الغلاف الواقي الخارجي، وتعرض القلب الحامل للخطر. إن القطع التي تتجاوز حدود الشركة المصنعة، أو أي علامات ذوبان، أو تفحم، أو حروق حمضية تتطلب أيضًا الإزالة.
الخطوة العملية عند اكتشاف القاذفة المعيبة هي التدمير الفوري. يجب قطع المعدات المعرضة للخطر فعليًا إلى النصف أو جعلها غير صالحة للاستخدام تمامًا لمنع عامل آخر من سحبها عن طريق الخطأ من سلة المهملات واستخدامها في المصعد.
يتطلب تقييم سبب اختيار المنشأة للحزام الاصطناعي بدلاً من سلسلة السبائك أو الحبل السلكي فهم المفاضلات المفاهيمية للمواد. يخدم كل نوع من معدات التجهيز بيئات تشغيلية متميزة.
إيجابيات المواد الاصطناعية كبيرة. إنها غير قابلة للتشوه، مما يعني أنها تحمي الأجزاء النهائية أو المطلية أو ذات الماكينات العالية من الخدوش والحفر أثناء الرفع. فهي خفيفة الوزن بشكل لا يصدق، مما يقلل بشكل كبير من إجهاد معدات الحفر ويسرع عملية الحفر. تسمح مرونتها بالتوافق بإحكام مع أشكال الحمل غير المنتظمة، مما يوفر قبضة ممتازة في وصلات التضييق.
تدور السلبيات حول نقاط الضعف البيئية. يتميز النسيج الصناعي بقابلية عالية للحرارة، وعادةً ما يفشل أو يذوب عند درجات حرارة تتجاوز 180 درجة فهرنهايت (82 درجة مئوية). لديهم نقاط ضعف كيميائية. يتفاعل النايلون بشكل سيئ مع الأحماض، بينما يتحلل البوليستر في وجود القلويات القوية. علاوة على ذلك، فهي توفر متانة أقل بكثير ضد التآكل والقطع الشديد مقارنة بسلاسل سبائك الفولاذ أو الحبال السلكية السميكة.
يتطلب الاستخدام الآمن والفعال لمعدات التجهيز الاصطناعية فهمًا صارمًا لهندسة الحمولة، وتقليل سعة وصلة الجر، والالتزام الصارم ببروتوكولات الفحص. إن تجاهل فيزياء زوايا الرافعة أو تجاوز حماية الحافة يؤدي مباشرة إلى فشل كارثي.
قم بمراجعة أجهزة التثبيت الحالية الخاصة بك على الفور للتأكد من أن جميع العلامات مقروءة.
تنفيذ سجلات التفتيش الإلزامية والموثقة قبل المناوبة لجميع أفراد الطاقم.
شراء وتفويض استخدام حماية الحافة الهندسية لجميع عمليات التزوير الاصطناعية للقضاء على حالات الفشل المرتبطة بالقطع.
قم بتدمير وتجاهل أي حبال تظهر عليها علامات الخيوط التحذيرية الحمراء أو الحروق الكيميائية.
ج: تتميز حبال الحزام المسطحة بعيون مخيطة ثابتة ومعززة في كل طرف، مما يجعلها مثالية لعمليات السحب الاتجاهية القياسية. حبال الرفع التي لا نهاية لها هي حلقة مستمرة من المواد الاصطناعية. يسمح هذا التصميم المستمر للمستخدم بتدوير الحمالة قبل كل عملية رفع، وتوزيع التآكل بالتساوي على الطول بالكامل بدلاً من تركيزه في نقاط العين الثابتة.
ج: النوع 1 (TC) يحتوي على تركيبات معدنية على شكل مثلث وقلادة. النوع 2 (TT) يحتوي على تركيبات مثلثة على كلا الطرفين. النوع 3 (EE) يتميز بعيون مسطحة مخيطة. النوع 4 (EE) لديه عيون ملتوية مخيطة لتسهيل الاختناق. النوع 5 (EN) عبارة عن حلقة مستمرة لا نهاية لها. يتميز النوع 6 (RE) بعيون معكوسة مبنية من طبقات متعددة من النسيج للتطبيقات شديدة التحمل.
ج: تعمل وصلة الجر القياسية عمومًا على تقليل السعة الرأسية الأساسية للقاذفة بنسبة 20% تقريبًا. ومع ذلك، يمكن أن يكون هذا الانخفاض أكثر خطورة إذا كانت زاوية الاختناق أقل من 120 درجة. راجع دائمًا علامة الشركة المصنعة لمعرفة حدود السعة الدقيقة.
ج: مع انخفاض الزاوية بين ساق القاذفة والمستوى الأفقي، يزداد التوتر الواقع على القاذفة بشكل كبير. تعمل الزاوية البالغة 30 درجة على مضاعفة التوتر على المادة الاصطناعية مقارنةً بالرفع الرأسي المستقيم. يؤدي الفشل في حساب هذا التوتر الإضافي بسهولة إلى تجاوز الحمل حد حمل العمل الخاص بالقاذفة.
ج: يجب عليك استخدام واقيات الحواف المصممة هندسيًا، أو واقيات الزوايا المغناطيسية، أو وسادات التآكل الاصطناعية شديدة التحمل والتي تم تصنيفها خصيصًا للتزوير. لا توفر المواد مثل الورق المقوى أو بقايا السجاد أو الخرق الرفيعة تخفيفًا كافيًا للاحتكاك وسوف تفشل تحت الحمل، مما يؤدي إلى قطع القاذفة.
ج: يجب إزالة المعدات من الخدمة على الفور إذا كانت بها علامات تعريف مفقودة أو غير مقروءة، أو خيوط تحذير حمراء مرئية، أو قطع أو عقبات تتجاوز حدود الشركة المصنعة، أو غرز حاملة مكسورة، أو حروق حمضية أو كاوية، أو أي علامات ذوبان وتفحم نتيجة التعرض للحرارة.
