كيفية قياس حبال مستديرة؟

يعد الخطأ في تقدير أبعاد معدات التجهيز محفزًا أساسيًا للأحمال غير المتوازنة، والسقوط الكارثي، وحوادث السلامة الخطيرة في مكان العمل. كثيرًا ما تخلط فرق المشتريات والتجهيزات بين محيط القاذفة الإجمالي وطول عملها. يؤدي هذا الخطأ الأساسي إلى اختيار غير صحيح للمعدات، وتكوينات وصلة وصل مخترقة، وانتهاكات فورية للامتثال لإدارة السلامة والصحة المهنية (OSHA) وASME في موقع العمل. عندما تحدد خطة الرفع متطلبات دقيقة للارتفاع، فإن خطأ في الحجم حتى بضع بوصات يمكن أن يغير مركز الجاذبية، مما يضع ضغطًا شديدًا على مكونات المعدات الفردية ويعرض الطاقم بأكمله للخطر.

يوفر هذا الدليل إطارًا فنيًا لقياس الرافعة المستديرة بدقة . سوف نميز بين المحيط والطول الفعال، ونقيم تفاوتات الأبعاد، ونضع بروتوكولات لضمان عمليات الرفع العلوية الآمنة والمتوافقة. من خلال توحيد ممارسات القياس، يمكنك التخلص من التخمين وحماية الموظفين من مخاطر معدات التجهيز غير المتطابقة.

• معيار القياس: معيار الصناعة للتحجيم هو الطول الفعال للرافعة المستديرة (EWL)، ويتم قياسه من طرف إلى طرف عندما يتم وضع القاذفة بشكل مسطح، وليس المحيط الإجمالي للحلقة.

• تأثير التكوين: يعد قياس الطول الدقيق أمرًا بالغ الأهمية لحساب زوايا الرافعة ومضاعفات الشد، خاصة في وصلات ربط السلة والخنق حيث يحدد الطول سعة الحمولة بشكل مباشر.

• بروتوكول الامتثال: تفرض معايير ASME B30.9 تفاوتات صارمة فيما يتعلق باختلافات الطول؛ يجب إزالة الرافعات التي تتجاوز مواصفات الشركة المصنعة أو التي تفتقر إلى علامات الحجم الواضحة من الخدمة على الفور.

• متغيرات المواد: تظهر خيوط البوليستر الأساسية الحد الأدنى من التمدد (عادة 3٪)، ولكن يجب أن تؤخذ هذه الاستطالة في الاعتبار في حسابات الإرتفاع للحصول على مصاعد دقيقة.

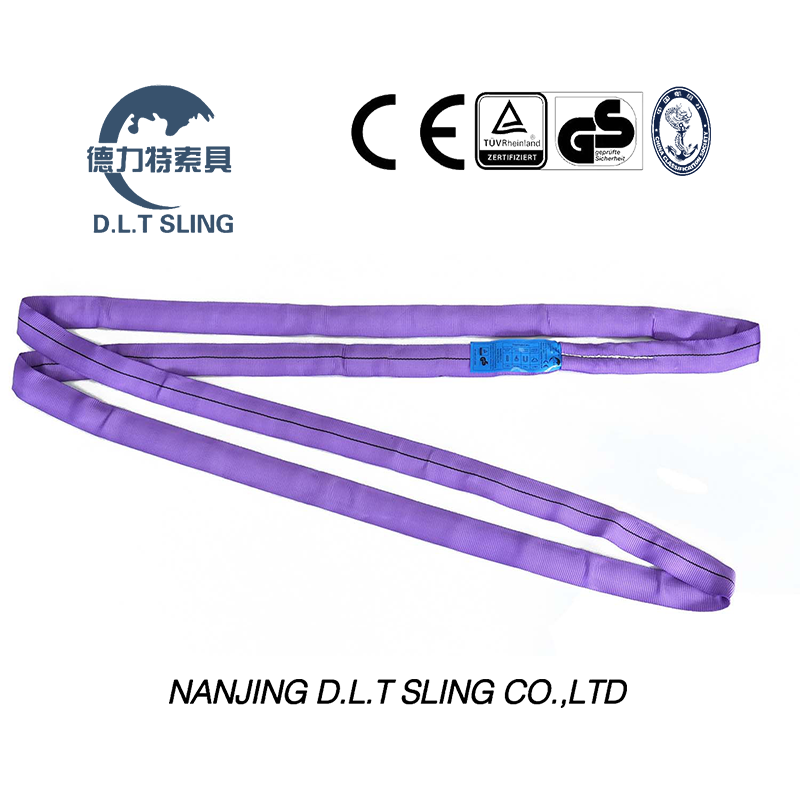

تشريح القاذفة المستديرة التي لا نهاية لها

لقياس معدات التجهيز بدقة، يجب عليك أولاً فهم بنيتها الداخلية. يتم تصنيع الرافعة المستديرة التي لا نهاية لها باستخدام حلقة متواصلة من خيوط الغزل الأساسية المحملة، والتي تكون عادة مصنوعة من البوليستر عالي المتانة. يوفر تصميم الحلقة المستمرة قوة ومرونة استثنائيتين، مما يسمح للحمالة بالتوافق بإحكام مع الحمل. نظرًا لأن الخيوط الأساسية يتم لفها بشكل مستمر، فإن القاذفة لا تحتوي على نقاط تآكل ثابتة. يمكن للمستخدم تدوير نقاط التحمل مع كل عملية رفع لتوزيع التآكل بالتساوي وإطالة العمر التشغيلي للمعدات.

تعتبر العلاقة بين اللب الداخلي والغلاف الخارجي أمرًا بالغ الأهمية للقياس والفحص. تعمل السترة الأنبوبية المنسوجة فقط على حماية وتوحيد الخيوط الأساسية. لا يتحمل أي حمولة أثناء الرفع. ولذلك، فإن أي قياس يتم إجراؤه يجب أن يعكس سلوك وامتداد الألياف الداخلية الحاملة، وليس فقط الغلاف الخارجي. إذا تجمعت السترة أو انحرفت أثناء القياس، فقد يؤدي ذلك إلى تقصير الطول الظاهري للقاذفة بشكل مصطنع، مما يؤدي إلى بيانات غير دقيقة مما يعرض خطة الرفع للخطر.

تستخدم معايير الصناعة نظامًا عالميًا لترميز الألوان للإشارة إلى حد حمل العمل (WLL) للرافعات الاصطناعية. في حين أن هذا الترميز اللوني يوفر مرجعًا مرئيًا سريعًا لسعة التحميل، إلا أنه لا يقدم أي معلومات بخصوص أبعاد القاذفة. إن الاعتماد فقط على اللون في الاختيار يتجاهل المتطلبات الهندسية للمصعد. يحدد القياس الدقيق مدى ملاءمة التطبيق، مما يضمن أن القاذفة توفر الوصول اللازم وتحافظ على زوايا الرفع الآمنة.

إن فهم هذه القدرات ليس سوى نصف المعادلة. تعتبر القاذفة الصفراء التي يبلغ وزنها 8400 رطل عموديًا عديمة الفائدة إذا كانت قصيرة جدًا بحيث لا يمكنها الوصول إلى نقاط التعلق مع الحفاظ على زاوية الرافعة الأفقية الآمنة. يجب أن تتوافق الأبعاد المادية تمامًا مع وزن الحمولة والقيود المكانية لبيئة الرفع.

الطول الفعال للرافعة المستديرة مقابل المحيط

الخطأ الأكثر شيوعا وخطورة في تزوير المشتريات هو الخلط بين المحيط والطول الفعال. يتم تعريف الطول الفعال للرافعة الدائرية (EWL) على أنه المسافة بين نقاط تحمل الرافعة عند وضعها بشكل مسطح وسحبها مشدودة. رياضيا، EWL هو بالضبط نصف المحيط الكلي. عند تركيب وصلة جر عمودية، تمثل EWL الوصول الفعلي للقاذفة من خطاف الرافعة إلى نقطة ربط الحمولة.

تحدث مصيدة المحيط عندما يطلب الأفراد المعدات بناءً على الطول الإجمالي للحلقة بدلاً من طول العمل. إذا كان عامل الحفر يحتاج إلى حمالة يصل طولها إلى 10 أقدام ويطلب حمالة "محيطها 10 أقدام"، فسوف يحصل على منتج بطول فعال يبلغ 5 أقدام فقط. يؤدي هذا الخطأ التشغيلي إلى إيقاف إجراءات الرفع على الفور، ويتسبب في تأخيرات مكلفة للمشروع، ويجبر أطقم العمل على الارتجال باستخدام معدات غير كافية، مما يعرض سلامة الموقع للخطر الشديد.

للتخلص من سوء التواصل مع البائع والأخطاء الداخلية، يجب أن تضع العمليات معايير نجاح صارمة للشراء. قم بتوحيد جميع أوامر الشراء الداخلية وعمليات تدقيق المخزون وخطط الرفع لتحديد "المدة الفعلية" بشكل واضح. قم بتدريب جميع وكلاء الشراء ومديري أدوات الأدوات للتحقق من هذا المقياس عند استلام معدات جديدة. من خلال اعتماد EWL عالميًا باعتباره المقياس الوحيد للأبعاد، تمنع المؤسسات عدم التطابق الخطير بين معدات التجهيز وتضمن أن كل عملية رفع تبدأ بالأجهزة الصحيحة.

يعد التواصل الواضح بين الميدان ومكتب المشتريات أمرًا إلزاميًا. عندما يطلب عامل الحفر مقلاعًا بطول 12 قدمًا، يجب على وكيل الشراء التأكد مما إذا كان ذلك يعني محيطًا بطول 12 قدمًا أو محيطًا بطول 12 قدمًا. إن إنشاء مفردات موحدة عبر المؤسسة يخفف من هذه المخاطر تمامًا.

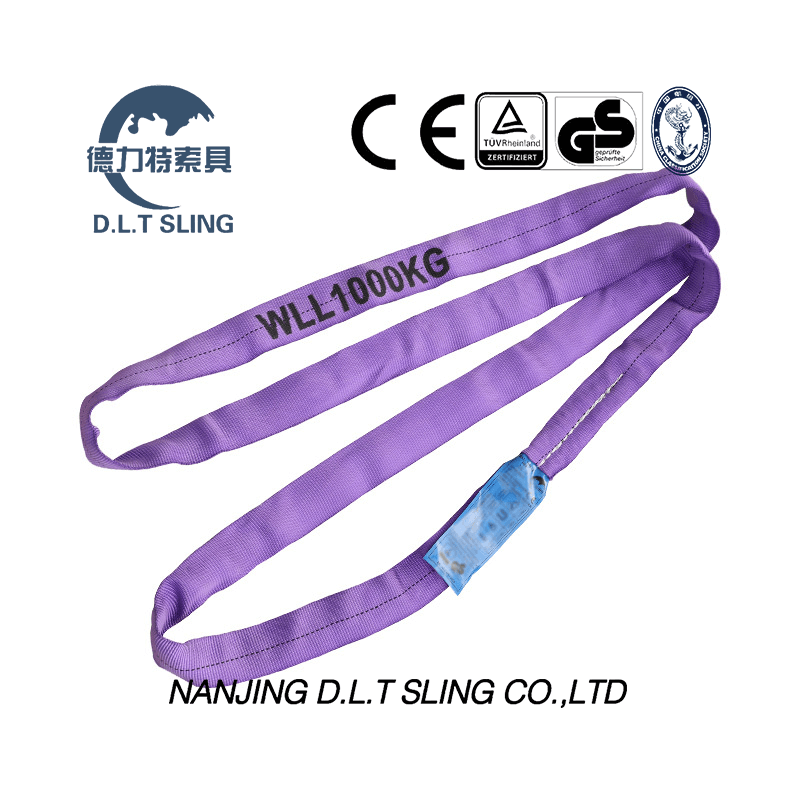

منهجية خطوة بخطوة: كيفية قياس الرافعة المستديرة

يتطلب القياس الدقيق البيئة المناسبة والأدوات المناسبة. إن محاولة قياس القاذفة أثناء تعليقها بشكل غير محكم من خطاف أو أثناء وضعها في كومة ستؤدي إلى نتائج غير دقيقة. أنت بحاجة إلى منطقة فحص نظيفة وخالية من الحطام مع سطح مستو كبير بما يكفي لاستيعاب طول القاذفة بالكامل. تشتمل الأدوات المطلوبة على شريط قياس فولاذي معاير، وبالنسبة للرافعات ذات السعة الأكبر، هناك دبابيس أو خطافات شد لتثبيت الأطراف بشكل آمن أثناء سحب القاذفة مشدودة.

قم بتنفيذ تقنية القياس المسطح باستخدام هذه الخطوات المحددة لضمان الدقة:

1. قم بمسح سطح مستوٍ ونظيف طويل بما يكفي لدعم القاذفة بأكملها دون أي ثقل أو انحناء.

2. ضع القاذفة بشكل مسطح تمامًا على السطح.

3. قم بمحاذاة طبقات الغلاف الخارجي وقم بتنعيم المادة للتأكد من عدم وجود أي تقلبات أو عقد أو مجموعات في الخيوط الأساسية الداخلية.

4. أدخل دبوس شد أو خطافًا في أحد طرفي الحلقة لإنشاء نقطة تحمل ثابتة.

5. اسحب الطرف الآخر من الحبال بقوة لإزالة كل الركود من الخيوط الأساسية.

6. قم بالقياس في خط مستقيم من الحافة الداخلية القصوى لنقطة المحمل الأولى إلى الحافة الداخلية القصوى لنقطة المحمل المقابلة باستخدام شريط فولاذي معتمد.

7. قم بتسجيل القياس ومقارنته بعلامة الشركة المصنعة ومواصفات الرفع المطلوبة.

كثيرا ما يواجه المفتشون عقبات تؤدي إلى تحريف القياسات. والأكثر شيوعا هو الخطأ الركود. يؤدي الفشل في سحب القاذفة المشدودة بالكامل إلى حدوث انحناءات مجهرية في الخيوط الأساسية، مما يؤدي إلى قياس يبدو أقصر من قياس EWL الفعلي. هناك مشكلة شائعة أخرى وهي مصيدة السترة الملتوية. إذا كان الغطاء الخارجي يلتف حول القلب، فإنه يقيد الخيوط ويمنعها من الاستلقاء، مما يخفي الطول الحقيقي. وأخيرًا، يؤدي استخدام الأدوات غير الصحيحة، مثل الألياف الزجاجية المرنة أو أشرطة خياط القماش، إلى حدوث تباين غير مقبول. تمتد هذه الأشرطة بمرور الوقت؛ استخدم دائمًا شريط قياس فولاذي معتمدًا لإجراء عمليات فحص التلاعب.

عند تقييم القياس، يجب عليك مراعاة تفاوتات التصنيع القياسية. المواد الاصطناعية ليست مصنوعة من الفولاذ؛ تحدث اختلافات طفيفة أثناء عمليات النسيج والخياطة. عادةً ما يكون تباين الطول القياسي المسموح به هو ± 1 بوصة أو 1% من طول الرافعة المذكور، أيهما أكبر. إذا كانت القاذفة التي تم شراؤها حديثًا تقع خارج نطاق هذا التسامح، فارفضها. إذا تجاوزت القاذفة أثناء الخدمة هذا التسامح بسبب التمدد، فهذا يشير إلى الحمل الزائد المحتمل ويتطلب تقييمًا فوريًا للتقاعد.

أبعاد التقييم: حجم الرافعات لتكوينات الرفع المحددة

يتصرف الطول الفعال بشكل مختلف اعتمادًا على تكوين وصلة الجر المستخدمة للرفع. في وصلة الجر العمودية المستقيمة، تستخدم القاذفة EWL الخاصة بها لتوصيل الخطاف بالحمل. ومع ذلك، في وصلة جر السلة، تمر القاذفة أسفل الحمل، مما يعني أن EWL يجب أن يستوعب عرض الحمولة بالإضافة إلى المسافة التي تصل إلى خطاف الرافعة. تعمل وصلة الجر الخانقة على تقليل الوصول القابل للاستخدام إلى أبعد من ذلك، حيث يتم استهلاك جزء من طول القاذفة عن طريق الالتفاف حول الحمل والمرور عبر الحلقة الخاصة بها لإنشاء الخانق.

يؤثر طول الرافعة بشكل مباشر على الزاوية الأفقية للرفع، والتي بدورها تحدد الشد المطبق على المعدات. عند استخدام عدة حبال لرفع حمولة واحدة، يؤدي الطول غير المناسب إلى خلق زوايا أفقية ضحلة. مع انخفاض الزاوية بين القاذفة والمستوى الأفقي، يزداد التوتر الواقع على القاذفة بشكل كبير. تتعرض القاذفة المثبتة بزاوية 30 درجة لضعف شد القاذفة المثبتة عموديًا. يضمن القياس الدقيق واختيار EWL الصحيح أن تحافظ المعدات على زاوية قدرها 60 درجة أو أكثر، مما يقلل من الضغط على المعدات.

تتطلب مجموعات الرافعات متعددة الأرجل أعلى مستوى من دقة القياس. عند تجهيز تكوينات لجام ذات ساقين أو ثلاثة أو أربعة أرجل، يجب أن تكون الأطوال الفعالة لجميع الرافعات متطابقة. إذا كانت إحدى الساقين أقصر قليلاً من الأخرى، فإنها ستتحمل حصة غير متناسبة من وزن الحمولة. يؤدي هذا الاختلال إلى تغيير مركز الجاذبية، مما يتسبب في إمالة الحمل بشكل خطير وربما زيادة التحميل على القاذفة الأقصر بما يتجاوز قوة الانكسار. قم دائمًا بقياس الرافعات ومطابقتها قبل تجميع لجام متعدد الأرجل.

مخاطر التنفيذ والتخفيف منها: التفتيش والتقاعد

لا يقتصر قياس القاذفة على الشراء الأولي فحسب؛ إنه عنصر حاسم في عمليات التفتيش الدورية للسلامة. ومن خلال قياس القاذفة المستخدمة ومقارنتها بالطول الأصلي المطبوع على بطاقة التعريف الخاصة بها، يمكن للمفتشين اكتشاف الاستطالة الدائمة. تمتد خيوط البوليستر الاصطناعية قليلاً تحت الحمل (عادةً حوالي 3٪) ولكن يجب أن تعود إلى طولها الأصلي بمجرد تحرير التوتر. يعد التمدد الدائم مؤشرًا أساسيًا لتحميل الصدمات أو تجاوز حد حمل العمل. إذا امتدت القاذفة بشكل دائم إلى ما هو أبعد من التسامح المسموح به من قبل الشركة المصنعة، فإنها فقدت سلامتها الهيكلية ويجب تدميرها.

يعتمد الامتثال للوائح ASME B30.9 وOSHA على التحديد الصحيح. يجب أن تحتوي كل حبال صناعية على علامة تعريف متينة ومثبتة بشكل دائم توضح تفاصيل الشركة المصنعة والمواد وحدود حمل العمل لمختلف نقاط الربط والطول الفعال. إذا كانت هذه العلامة مفقودة أو ممزقة أو غير مقروءة، فإن القاذفة غير متوافقة. الحالة المادية للقاذفة ليست ذات صلة في هذا السيناريو؛ بدون علامة واضحة للتحقق من مواصفاتها، يجب إزالة القاذفة من الخدمة على الفور.

أثناء قياس الطول، يجب على الموظفين إجراء فحص ملموس وبصري لسلامة السترة في نفس الوقت. السترة تحمي القلب الحامل. ابحث عن العقبات أو الثقوب أو الدموع أو الحروق الكيميائية أو تناثر اللحام أو التدهور الشديد للأشعة فوق البنفسجية. إذا تعرضت السترة للخطر إلى النقطة التي تنكشف فيها الخيوط الأساسية الداخلية، فإن القاذفة لم تعد آمنة للاستخدام. التعرض الأساسي يعني أن الألياف الحاملة معرضة للتآكل والقطع، مما يقلل بشكل كبير من قدرة الرافعة.

للحفاظ على السيطرة على مخزون التلاعب الخاص بك، قم بتنفيذ سجل تلاعب رسمي وسجل التحقق. قم بإنشاء خط أساس من خلال تسجيل EWL المقاسة الأولي لكل حمالة جديدة عند الاستلام، قبل أن تدخل الخدمة. تنفيذ جدول فحص دوري متسلسل، يتطلب من الأشخاص المختصين قياس وتسجيل انحرافات الأبعاد بمرور الوقت. يعمل هذا النهج المبني على البيانات على توحيد عتبة التقاعد الفوري، وإزالة التخمين الشخصي من عمليات تفتيش السلامة.

خاتمة

يعد القياس الدقيق لمعدات التجهيز شرطًا أساسيًا غير قابل للتفاوض للرفع العلوي الآمن. إن الاعتماد على الافتراضات المتعلقة بالمحيط مقابل الطول الفعال يمثل خطرًا غير مقبول على موظفيك وحمولتك. من خلال فهم تشريح معدات الرفع الاصطناعية وتطبيق تقنيات قياس موحدة وصارمة، فإنك تضمن أن كل مصعد يستخدم الأجهزة الصحيحة التي تم تكوينها بالزوايا المناسبة.

عند تقييم مخزون المعدات الحالي الخاص بك، قم بإعطاء الأولوية للمعدات من الشركات المصنعة التي توفر علامات تعريف متينة للغاية ومثبتة بشكل دائم مع مواصفات EWL واضحة. تمنع العلامات الواضحة الأخطاء الميدانية وتبسط عملية الفحص. اتخذ الإجراءات التالية لتأمين عمليات الرفع الخاصة بك:

• قم بإجراء مراجعة فورية لجميع معدات التجهيز النشطة للتحقق من الأطوال المميزة مقابل القياسات المادية الفعلية.

• عزل وتدمير أي حبال لا تحتوي على علامات تعريف واضحة أو تظهر استطالة دائمة تتجاوز التفاوتات المسموح بها.

• وضع بروتوكول تدريب موحد لجميع الموظفين المشاركين في تخطيط الرفع، مع التركيز على التمييز بين المحيط والطول الفعال.

• قم بتحديث جميع وثائق الشراء لتتطلب بشكل صريح مواصفات "المدة الفعلية" للطلبات المستقبلية.

التعليمات

س: ما هو الطول الفعال للحبال المستديرة؟

ج: الطول الفعال، أو EWL، هو المسافة بين نقطتي حمل القاذفة عند وضعها بشكل مسطح تمامًا وسحبها مشدودة. إنه يمثل مدى العمل الفعلي للقاذفة وهو بالضبط نصف المحيط الإجمالي للحلقة المستمرة.

س: كيف تحسب محيط حبال مستديرة لا نهاية لها؟

ج: لحساب المحيط، قم بقياس الطول الفعال (EWL) عن طريق وضع الرافعة بشكل مسطح والقياس من النهاية إلى النهاية. اضرب هذا القياس في اثنين. على سبيل المثال، القاذفة التي يبلغ طولها الفعلي 10 أقدام يبلغ محيطها 20 قدمًا.

س: إلى أي مدى تمتد حبال البوليستر المستديرة تحت الحمل؟

ج: تمتد خيوط البوليستر الأساسية عادةً بحوالي 3% عند الحد الأقصى المقدر لحمل العمل (WLL). يساعد هذا الحد الأدنى من التمدد على امتصاص أحمال الصدمات البسيطة، ولكن يجب على القائمين على الحفر مراعاة هذا الاستطالة عند حساب المتطلبات الدقيقة لمساحة الرأس للمصاعد الضيقة.

س: ما هو طول التسامح المقبول لمطابقة الرافعات المستديرة؟

ج: إن التسامح القياسي في الصناعة لتباين الطول هو بشكل عام ± 1 بوصة أو 1% من طول الرافعة المذكور، أيهما أكبر. عند مطابقة الرافعات للجم متعدد الأرجل، يجب أن تقع ضمن هذا التسامح المحكم لمنع التحميل غير المتوازن.

س: كيف يمكنك قياس الرافعة المستديرة لوصلة وصل السلة؟

ج: حدد الطول الفعال المطلوب عن طريق قياس المسافة من خطاف الرافعة نزولاً إلى الحمولة، وعبر العرض السفلي للحمل، والعودة إلى الخطاف. يجب أن يستوعب إجمالي EWL المطلوب هذا المسار بأكمله مع الحفاظ على زوايا الرفع الآمنة.

س: هل يمكنك إصلاح حبال مستديرة إذا تمزقت السترة ولكن الطول صحيح؟

ج: لا. إذا تمزق الغلاف الواقي الخارجي أو تم ثقبه أو تآكله بما يكفي لكشف الخيوط الأساسية الحاملة للحمل، فيجب إزالة القاذفة من الخدمة وتدميرها على الفور. يُمنع منعًا باتًا إجراء إصلاحات ميدانية للسترة وفقًا لمعايير السلامة.

س: لماذا تكون حبالتي الدائرية أقصر من الطول المطبوع على البطاقة؟

ج: قد يكون قياس القاذفة أقصر من طولها الموسوم إذا لم يتم سحبها مشدودة تمامًا أثناء القياس، أو إذا كانت الخيوط الأساسية الداخلية قد تجمعت بسبب الغلاف الخارجي الملتوي. تأكد من وضع القاذفة بشكل مسطح وتنعيمها وشدها قبل القياس.
