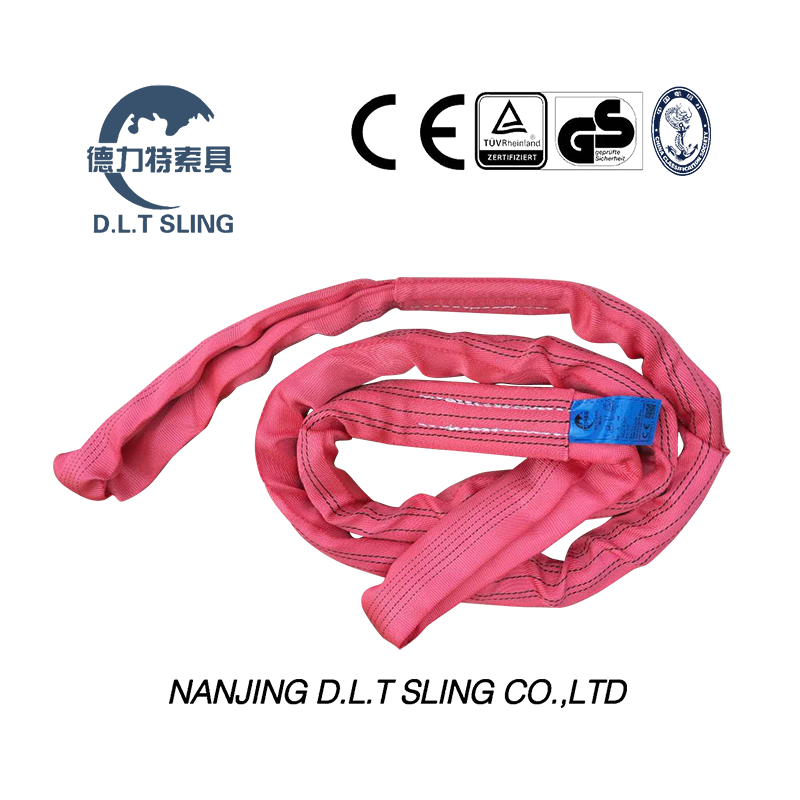

كيفية قياس طول الرافعة المستديرة؟

يؤدي الخطأ في تقدير أبعاد حبال الرفع إلى حدوث مخاطر شديدة على السلامة والتشغيل لأي عملية تزوير. يمكن أن يؤدي خطأ بسيط في القياس على أرضية المتجر أو موقع العمل إلى حدوث خلل كارثي في ​​توازن الأحمال، وتلف المعدات، وحوادث مميتة. تنبع المشكلة الأساسية من الارتباك الواسع النطاق في الصناعة بين محيط القاذفة وطول العمل الفعال (EWL). يؤدي سوء الفهم هذا في كثير من الأحيان إلى حدوث أخطاء في المشتريات، وفشل عمليات فحص السلامة، وتكوينات المعدات المخترقة حيث يتغير مركز ثقل الحمل بشكل غير متوقع.

ولمنع حدوث هذه المشكلات، يجب على متخصصي المعدات أن يعتمدوا إطارًا موحدًا قائمًا على الأدلة لقياس الرافعات التي لا نهاية لها والتي تم تكوينها. يضمن الحساب الدقيق للأطوال المطلوبة للوصلات المعقدة الامتثال لمعايير ASME B30.9 وOSHA أثناء عمليات الشراء والعمليات اليومية. إن فهم كيفية قياس الرافعة المستديرة بشكل صحيح هو الخطوة الأولى في بناء بيئة رفع آمنة ويمكن التنبؤ بها وفعالة.

• القياس الموحد: معيار الصناعة لقياس الرافعة المستديرة هو طول العمل الفعال (EWL)، الذي يتم قياسه من الطرف إلى الطرف عند وضعه بشكل مسطح، وليس المحيط الإجمالي.

• الفروق الدقيقة في التكوين: تتطلب الرافعة الدائرية ذات العين والعين قياسات محددة من نقطة تحمل إلى نقطة تحمل لضمان التوزيع الدقيق للحمل.

• تأثير وصلة الجر على الطول: يتم تحديد طول الرافعة المطلوب حسب نوع وصلة الوصل (عمودي، ومختنق، وسلة) وزاوية الرافعة؛ تؤدي حسابات الطول غير المناسبة إلى تقليل السعة المقدرة للقاذفة بشكل مباشر.

• الامتثال والتحقق: الاعتماد فقط على علامات الشركة المصنعة غير كافٍ للرافعات القديمة؛ يعد التحقق المادي من الطول عنصرًا إلزاميًا في فحص ما قبل الاستخدام للكشف عن تمدد الخيوط الأساسية أو تلف السترة.

تشريح القاذفة المستديرة: المحيط مقابل طول العمل الفعال (EWL)

يؤدي توحيد المصطلحات عبر فرق المشتريات والتجهيز إلى منع حدوث أخطاء في الطلب التي تؤدي إلى توقف المشاريع. عندما تستخدم الفرق تعريفات مختلفة للطول، تصل المعدات الخاطئة إلى الموقع. إن طلب عامل الحفر "مقلاعًا بطول عشرة أقدام" قد يعني الوصول إلى عشرة أقدام، بينما قد يطلب وكيل الشراء مقلاعًا بمحيط إجمالي يبلغ عشرة أقدام. يؤدي هذا الانفصال إلى تعديلات ميدانية خطيرة وتأخير المشروع.

تعريف محيط

المحيط هو إجمالي الحلقة المستمرة للحبال التي لا نهاية لها. هذا القياس هو بالضبط ضعف EWL. الترتيب حسب المحيط يؤدي إلى الحصول على حبال بنصف الحجم المطلوب. إذا احتاج عامل الحفر إلى مسافة 10 أقدام وطلب حبال محيطها 10 أقدام، فإن الوصول الفعلي سيكون 5 أقدام فقط. تعمل الخيوط الأساسية الداخلية الحاملة للحمل بشكل مستمر في هذه الحلقة، محمية بغطاء أنبوبي خارجي. يعد قياس الحلقة بأكملها مفيدًا للتصنيع، ولكنه غير مفيد لحسابات التجهيز الميداني.

تحديد طول العمل الفعال (EWL)

طول العمل الفعال (EWL) هو المسافة بين نقطتي التحمل عندما تكون القاذفة تحت التوتر أو موضوعة بشكل مسطح تمامًا. هذا هو القياس الذي يحدد المدى الذي ستصل إليه القاذفة من خطاف الرافعة إلى نقطة ربط الحمولة. EWL هو المقياس الوحيد الذي يجب عليك استخدامه عند التخطيط للرفع، أو حساب الإرتفاع، أو طلب معدات تزوير جديدة.

التسامح التصنيعي

تتراوح تفاوتات الصناعة القياسية عادةً من +/- 1% إلى 2% من الطول المذكور. تؤثر هذه الفروق على مجموعات الرفع متعددة الأرجل. عند استخدام عدة حبال لرفع حمولة واحدة، فإن الاختلاف الطفيف في الطول يمكن أن يؤدي إلى تغيير مركز الجاذبية، مما يتسبب في إمالة الحمولة أو وضع ضغط مفرط على ساق واحدة. بالنسبة للقاذفة التي يبلغ طولها 20 قدمًا، يعني التسامح بنسبة 2٪ أن القاذفة يمكن أن تكون أطول أو أقصر بمقدار 5 بوصات تقريبًا من الحالات المذكورة على البطاقة. يجب أن يأخذ الحفارون هذا الأمر في الاعتبار عند إقران الرافعات للمصاعد المتوازنة.

دليل خطوة بخطوة: كيفية قياس الرافعة المستديرة بدقة

يتطلب القياس الدقيق تقنيات وأدوات محددة. إن اتباع عملية موحدة يضمن الاتساق والسلامة عبر أسطول المعدات بأكمله.

الإعداد والتفتيش

قم بتنظيف القاذفة ووضعها على سطح مستوٍ ونظيف. تعمل الأوساخ والشحوم والحطام على إخفاء الضرر وتمنع القاذفة من الوضع بشكل مسطح تمامًا، مما يؤدي إلى انحراف القياس. تحقق من بطاقة التعريف مقابل القياسات المادية للتحقق مما إذا كانت القاذفة قد امتدت إلى ما هو أبعد من الحدود الآمنة. إذا تجاوز الطول المقاس بشكل ملحوظ الطول الموسوم، فمن المحتمل أن تكون الخيوط الأساسية الداخلية قد عانت من تحميل صدمات أو استطالة دائمة، ويجب إزالة القاذفة من الخدمة على الفور.

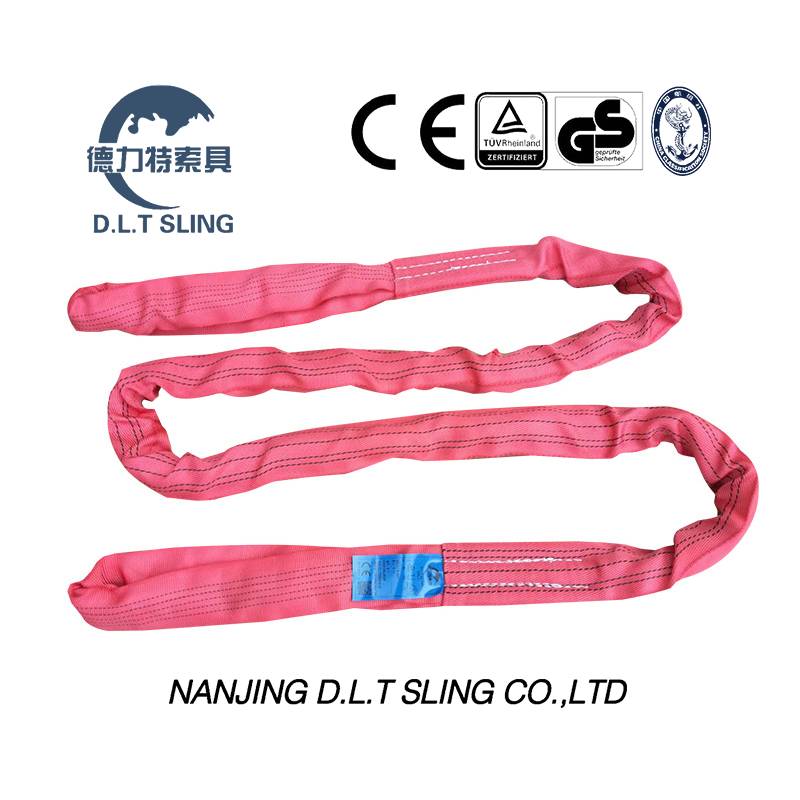

قياس حبال مستديرة لا نهاية لها (طريقة "الوضع المسطح")

1. قم بإخلاء مساحة كبيرة ومسطحة على أرضية المتجر أو طاولة الفحص.

2. ضع الحبال لأسفل واسحبها مشدودة بالكامل للتخلص من أي ارتخاء في الغلاف الخارجي الواقي.

3. تأكد من محاذاة الخيوط الأساسية الداخلية وعدم تجميعها داخل الغطاء.

4. قم بالقياس مباشرة من الطرف الخارجي للطرف المطوي إلى الطرف الخارجي للطرف المقابل.

5. قم بتسجيل نقطة التحمل هذه لقياس نقطة التحمل باعتبارها EWL الدقيق.

قياس حبال العين المستديرة

تتميز الرافعة الدائرية ذات العين والعين باختلافات هيكلية، مع حلقات مميزة تتشكل في كل طرف. لا يمكنك القياس من الأطراف الخارجية القصوى لهذا التكوين. بدلًا من ذلك، قم بالقياس من نقطة الحمل الداخلية للعين العلوية إلى نقطة التحمل الداخلية للعين السفلية. وهذا يعكس المسافة الفعلية بين دبوس القيد وخطاف الرافعة، مما يوفر الوصول الحقيقي للعمل.

أدوات وطرق التحقق المادي

• تدابير الشريط الناعم: هذه هي أفضل ممارسة للمواد التركيبية المرنة. تقوم أشرطة الألياف الزجاجية الناعمة بتتبع الخطوط دون ضغط، مما يوفر قراءة دقيقة للطول الفعلي للنسيج دون الالتواء أو الانحناء.

• طريقة حقل الحبل أو السلسلة: استخدم حبلًا غير قابل للتمدد أو قطعة من الخيط ملفوفة حول تكوين التلاعب. قم بوضع علامة عليه أو قصه عند التداخل، وقم بقياسه بشكل مسطح لتحديد حجم EWL المطلوب بالضبط للأحمال غير المنتظمة مثل حزم الأنابيب أو الآلات غير المتماثلة.

• قيود الشريط الصلب: يؤدي استخدام تدابير الشريط المعدني الصلب على المواد التركيبية المرنة إلى حدوث أخطاء. الأشرطة المعدنية لا تتوافق مع شكل القاذفة، مما يؤدي في كثير من الأحيان إلى التقليل من الطول الحقيقي، خاصة على الرافعات الأطول حيث يتدلى الشريط أو ينحني.

برنامج تعليمي لحساب طول الرافعة للأحمال المتوازنة

ترتبط حسابات الطول الجسدي مباشرة برياضيات الرفع المتوازن. يضمن حساب الطول المطلوب بشكل صحيح زوايا حبال آمنة وتوزيعًا مثاليًا للحمل عبر جميع نقاط التعلق.

صيغة الحساب خطوة بخطوة

لحساب الحد الأدنى الدقيق لطول الرافعة المطلوب لتحقيق زوايا الرافعة الآمنة (بهدف 60 درجة أو أكثر من الأفقي)، يجب عليك تحديد المتغيرات: عرض الحمولة (W)، ومساحة الرأس/الارتفاع (H)، وعدد الأرجل. تستخدم الصيغة الهندسية هذه المتغيرات لتحديد مدى الوصول اللازم. بالنسبة للرفع البسيط ثنائي الساقين، يكون الطول هو الوتر في المثلث القائم الذي يتكون من مساحة الرأس ونصف عرض الحمولة.

على سبيل المثال، إذا كان لديك حمل بنقاط اختيار تفصل بينها 10 أقدام (العرض = 10)، وتريد أن يكون خطاف الرافعة أعلى الحمولة بمقدار 10 أقدام بالضبط (الارتفاع = 10). نصف عرض الحمولة 5 أقدام. باستخدام نظرية فيثاغورس (a² + b² = c²)، يمكنك حساب 5² + 10² = 25 + 100 = 125. الجذر التربيعي لـ 125 يساوي 11.18 قدمًا تقريبًا. ولذلك، فأنت بحاجة إلى الرافعات ذات EWL التي لا يقل طولها عن 11.2 قدمًا للحفاظ على مساحة الإرتفاع والزاوية المحددة.

تأثير أنواع عقبة

• وصلة الجر العمودية: توفر استخدامًا مباشرًا للطول بنسبة 1:1. يتم تعليق القاذفة بشكل مستقيم من الخطاف إلى نقطة ربط الحمولة. توفر الرافعة التي يبلغ طولها 10 أقدام إمكانية الوصول إلى 10 أقدام بالضبط.

• وصلة الجر: تستهلك نقطة الاختناق الطول المادي وتقلل من الوصول الفعال والسعة، عادةً بنسبة 20%. تمر القاذفة حول الحمل وتعود من خلال نفسها. يجب أن تأخذ في الاعتبار محيط الحمولة عند حساب EWL المطلوب لوصلة الاختناق.

• وصلة ربط السلة: يؤدي تمرير القاذفة أسفل الحمولة إلى خفض مدى الوصول إلى النصف بشكل فعال مع مضاعفة السعة، اعتمادًا على نسبة D/d (نسبة قطر الحمولة إلى قطر الرافعة). إن حبال EWL التي يبلغ طولها 20 قدمًا المستخدمة في وصلة ربط السلة العمودية الحقيقية ستوفر فقط 10 أقدام من الوصول من الخطاف إلى أسفل الحمولة.

زوايا الرافعة وموازنة التحميل

تملي زوايا الرافعة الطول المطلوب للحفاظ على مركز ثقل آمن. تعمل الزوايا السفلية (الأقرب إلى الأفقي) على زيادة التوتر بشكل كبير على كل ساق من الرافعة. يستخدم علم المثلثات للرفع الصيغة: الوصول = الإرتفاع / جيب التمام للزاوية. يوفر هذا إطارًا لاتخاذ القرار لتحديد طول الرافعة الصحيح لأي رفع معين. يجب أن يتحقق عمال الحفر دائمًا من أن طول القاذفة المحدد لا يخلق زاوية أقل من 30 درجة من الأفقي، حيث يصبح مضاعف التوتر مرتفعًا بشكل خطير.

الاعتبارات الخاصة بالتطبيق: الرافعات المستديرة للبناء

تختلف حبال المستودعات القياسية اختلافًا كبيرًا عن أنواع البناء الثقيلة. إن البيئة القاسية والمواد الكاشطة والطبيعة غير المتوقعة لأحمال موقع العمل تملي متطلبات قياس وشراء محددة.

البناء جولة حبال مقابل حزام حبال القياس

يختلف قياس حبال مستديرة ذات خيوط مستمرة عن قياس حبال حزام البوليستر المسطحة. تشكل حبال البناء الدائرية حلقة متواصلة من الخيوط الأساسية، بينما تتميز حبال الحزام غالبًا بتكوينات محددة للعين مخيطة في الأطراف، مثل العيون المسطحة أو الملتوية أو المدببة. تؤثر أنواع العيون هذه على كيفية محاذاة نقاط التحمل تحت التوتر. تتوافق الرافعات المستديرة مع الحمل والخطاف بشكل أفضل بكثير من الرافعات الشبكية المسطحة، لكن طبيعتها الأنبوبية تعني أنها يمكن أن تتجمع إذا لم يتم قياسها تحت شد طفيف.

العوامل البيئية

يؤثر التعرض للرطوبة والأشعة فوق البنفسجية ودرجات الحرارة القصوى على مادة السترة. وبمرور الوقت، يمكن لهذه العوامل البيئية أن تغير الطول القابل للقياس وتؤدي إلى تدهور الألياف الداخلية. سوف تتصلب القاذفة المتروكة في الوحل والشمس، مما يجعل من الصعب وضعها بشكل مسطح للحصول على قياس دقيق لـ EWL. يعد التنظيف المنتظم والتخزين المناسب أمرًا إلزاميًا للحفاظ على ثبات الأبعاد.

تمتد والمرونة

يتمدد البوليستر بشكل مختلف عن الألياف عالية الأداء مثل HMPE أو Dyneema تحت الحمل. يمتد البوليستر عادةً بحوالي 3% عند السعة المقدرة، بينما تمتد الألياف عالية الأداء بأقل من 1%. يجب أن تأخذ هذه المرونة في الاعتبار مواصفات الطول الأولية لضمان بقاء الحمل متوازنًا بمجرد رفعه. إذا كنت تقوم برفع مكون صلب مصنوع بآلة دقيقة، فإن امتداد 3% من حمالة البوليستر الطويلة قد يتسبب في ميل غير مقبول أثناء الالتقاط الأولي.

حماية الحافة

تؤدي إضافة وسادات التآكل أو أكمام حماية الحواف إلى زيادة حجم الرافعة. يتطلب هذا السُمك الإضافي تعديلات طفيفة في حسابات الطول، خاصة بالنسبة لمصاعد الخلوص الضيقة حيث تكون كل بوصة مهمة. يستهلك الغلاف جزءًا صغيرًا من مرونة القاذفة ويمكن أن يغير هندسة نقطة التحمل قليلاً عند لفه حول زاوية حادة.

مخاطر التنفيذ والتخفيف من آثارها في شراء القاذفات

تؤدي أخطاء الشراء إلى مخاطر كبيرة تتعلق بالسلامة في موقع العمل. يؤدي تنفيذ البروتوكولات الصارمة إلى تخفيف هذه المخاطر ويضمن مطابقة معدات الرفع لخطة الرفع الهندسية.

مخاطر التنفيذ

• الرافعات غير المتطابقة في المصاعد متعددة الأرجل: يؤدي استخدام الرافعات ذات خطوط EWL المختلفة بسبب التمدد غير المتساوي أو دفعات التصنيع المختلفة إلى توزيع غير متساوٍ للحمل. وقد تتحمل ساق واحدة الحمولة بأكملها، مما يؤدي إلى فشلها بشكل كارثي.

• العلامات المفقودة أو غير المقروءة: استخدام حمالة حيث يكون طولها وعلامة السعة غير قابلين للقراءة ينتهك لوائح السلامة. بغض النظر عن القياس المادي، يجب إزالة القاذفة غير المميزة من الخدمة على الفور.

• تطبيق وصلة الجر غير الصحيح: يؤدي طلب الرافعة بناءً على الوصول الرأسي ولكن استخدامها في وصلة الجر دون حساب الطول المفقود إلى وصول كتلة الرافعة إلى القاع قبل أن يزيل الحمولة الأرض.

استراتيجيات التخفيف

• إنشاء بروتوكول صارم لمطابقة الأرقام التسلسلية واختبار الدُفعات للتجمعات متعددة الأرجل. وهذا يضمن أن جميع الأرجل تتمتع بخصائص تمدد وأطوال متطابقة مباشرة من المصنع.

• قم بتنفيذ اختبارات إثبات روتينية وإعادة معايرة القياسات أثناء عمليات التفتيش السنوية لاكتشاف أي استطالة أو تدهور مبكرًا.

• اطلب من جميع موظفي المشتريات تحديد "طول العمل الفعلي (EWL)" في كل أمر شراء، مما يزيل الارتباك المحيطي تمامًا.

العوامل المؤثرة على القيمة الإجمالية

قم بموازنة التكلفة الأولية للرافعات ذات الطول المخصص مقابل الكفاءة التشغيلية وضمانات السلامة لامتلاك أجهزة تجهيز مناسبة تمامًا. تمنع الأطوال المخصصة الحاجة إلى تكوينات تلاعب غير ملائمة، وتزيل استخدام سلاسل الغشاش الخطيرة، وتقلل من مخاطر الحوادث الناجمة عن موازنة التحميل المرتجلة.

خاتمة

• قم بمراجعة مخزون المعدات الحالي الخاص بك على الفور لتحديد وإزالة أي حبال بها علامات مفقودة أو اختلافات في الطول.

• قم بتحديث وثائق الشراء الخاصة بك لتتطلب بشكل صريح قياسات طول العمل الفعال (EWL) لجميع طلبات الرافعة المستقبلية.

• راجع مخططات التحميل الهندسية واحسب متطلبات الإرتفاع الدقيقة قبل تنفيذ المصاعد المعقدة متعددة الأرجل.

• اتصل بأخصائي معدات معتمد لتصميم مواصفات القاذفة المخصصة عندما تفرض الأطوال القياسية زوايا الرافعة غير الآمنة.

التعليمات

س: هل تقاس القاذفة المستديرة بالمحيط أو الطول؟

ج: معيار الصناعة هو القياس بطول العمل الفعلي (EWL)، وليس المحيط الإجمالي. EWL هي المسافة من نقطة التحمل إلى نقطة التحمل عند وضعها بشكل مسطح.

س: كيف يمكنك قياس حبال العين المستديرة؟

ج: قم بقياس تكوين العين من نقطة الحمل الداخلية للعين العلوية إلى نقطة الحمل الداخلية للعين السفلية أثناء وضع القاذفة بشكل مسطح.

س: ما هو التسامح القياسي لطول الرافعة المستديرة؟

ج: عادة ما يكون تباين التصنيع المقبول +/- 1% إلى 2% من الطول المذكور. يجب أخذ هذا التسامح في الاعتبار عند تجميع المصاعد متعددة الأرجل.

س: كيف تؤثر وصلة الجر على الطول المطلوب للقاذفة؟

ج: تستهلك وصلة الجر الخانقة الطول المادي حيث تلتف القاذفة حول الحمل وتمر عبر نفسها، مما يقلل من الوصول الفعال ويقلل السعة المقدرة.

س: هل لا يزال من الممكن استخدام القاذفة المستديرة الممدودة بأمان؟

ج: تحدد معايير ASME B30.9 معايير الإزالة. إذا تجاوزت الاستطالة الدائمة الحدود المسموح بها من قبل الشركة المصنعة، فيجب إزالة القاذفة من الخدمة.

س: كيف يمكنني التحقق من الطول إذا كانت علامة الشركة المصنعة مفقودة؟

ج: تتطلب لوائح OSHA وASME الإزالة الفورية لأي حمالة لا تحتوي على علامة تعريف واضحة، بغض النظر عن حالتها المادية أو طولها المُقاس.

س: هل تمتد حبال الألياف عالية الأداء بشكل مختلف عن البوليستر القياسي؟

ج: نعم، تمتد الألياف عالية الأداء مثل HMPE بشكل أقل (أقل من 1%) مقارنة بالبوليستر القياسي (حوالي 3%) تحت الحمل، مما يؤثر على حسابات الطول أثناء الرفع.
