في معدات الرفع الثقيل، تعد السلامة الهيكلية لمعدات الرفع هي الحاجز الوحيد بين التشغيل الناجح والفشل الكارثي. غالبًا ما يتعامل مديرو المشتريات والسلامة مع الرافعات الاصطناعية على أنها سلع أساسية. ومع ذلك، فإن سوء فهم كيفية إنشاء هذه الأدوات - على وجه التحديد العلاقة بين قلب الحامل والغلاف الخارجي - يؤدي إلى تطبيق غير مناسب، وتآكل سريع، ومخاطر شديدة للامتثال لإدارة السلامة والصحة المهنية. إن فهم عملية التصنيع الدقيقة وعلوم المواد وراء القاذفة المستديرة الاصطناعية يوفر الإطار الفني اللازم لتقييم جودة المورد، ومطابقة المعدات مع مخاطر بيئية محددة، وضمان التحكم الآمن في الحمل. تتيح معرفة آليات أدوات الرفع هذه للمشغلين تحقيق أقصى قدر من السلامة وطول العمر في موقع العمل، مما يمنع وقوع الحوادث قبل وقوعها.

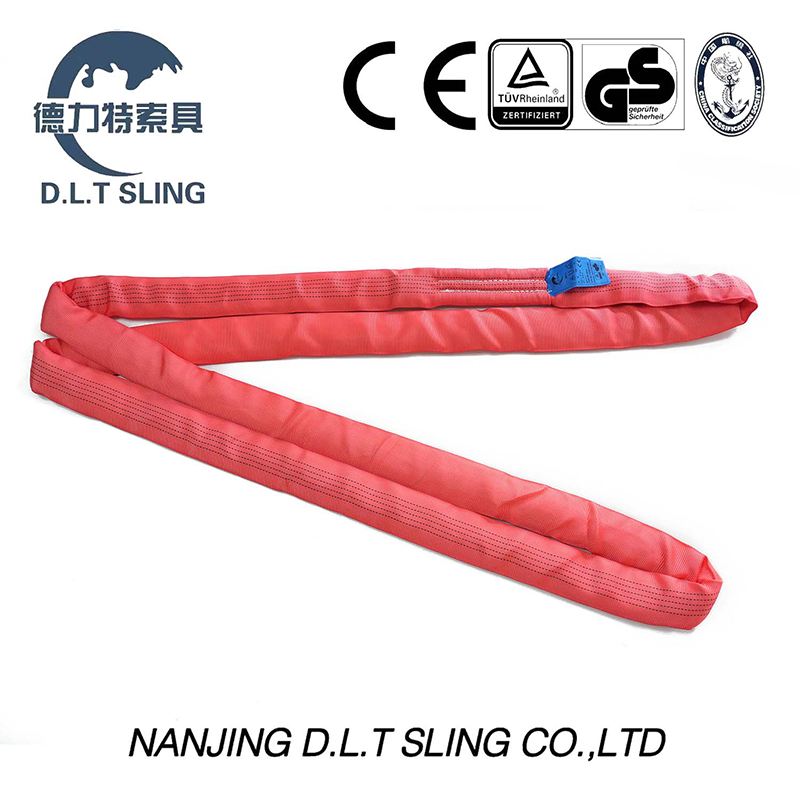

البنية الحاملة: يتم تحديد قدرة الرفع للقاذفة المستديرة (تتراوح من 2600 إلى أكثر من 180000 رطل) بالكامل من خلال حجم الخيوط الأساسية المستمرة، وليس الغطاء الخارجي.
مقايضات المواد: يتطلب الاختيار بين البوليستر والنايلون والألياف عالية الأداء تحقيق التوازن بين متطلبات التمدد والمقاومة الكيميائية والوزن.
نقاط الضعف الوقائية: في حين أن الغلاف الخارجي يحمي من الأشعة فوق البنفسجية والتآكل، فإنه لا يتحمل الحمل؛ يظل الفشل في تخفيف الحواف الحادة هو السبب الرئيسي لفشل الرافعة الاصطناعية.
مزايا التجهيز: بالمقارنة مع الحبال السلكية أو السلسلة، توفر الرافعات الدائرية الاصطناعية مرونة شديدة، ومعالجة خفيفة الوزن، وإمكانيات فائقة في قولبة الأحمال.
الامتثال والشهادة: تتوج عمليات التصنيع المشروعة ببروتوكولات اختبار وإثبات ASME B30.9 الصارمة والمتوافقة مع OSHA.
لتقييم مدى ملاءمة القاذفة لرفع معين، يجب على المشترين أولاً فهم بنيتها ثنائية المكونات. يتطلب النجاح أن يعمل كلا المكونين دون تدهور. يوفر القلب القوة، بينما توفر السترة الحماية اللازمة. إذا فشل أي من المكونين، فإن مجموعة الرفع بأكملها تتعرض للخطر.
يتكون الهيكل الداخلي من حلقة مستمرة لا نهاية لها من الخيوط الاصطناعية. يحدد عدد اللفائف أو الخيوط داخل هذه الحلقة بشكل مباشر حد حمل العمل (WLL) للقاذفة. المزيد من الأغطية تساوي سعة أعلى. يقوم المصنعون بحساب العدد الدقيق للدورات المطلوبة لتلبية تقييمات الوزن المحددة، مما يضمن قدرة القلب على التعامل مع القوى الديناميكية للرفع الصناعي.
تعتمد آليات حبال غزل البوليستر المستديرة على خيوط أساسية مستقلة تتحرك بحرية داخل السترة. تسمح هذه الحركة للحبال بالتكيف مع الحمل، مما يوفر قبضة وتحكم فائقين أثناء الرفع. عندما تقوم بلف القاذفة حول جسم أسطواني، تتحرك الألياف الداخلية وتتسطح، وتوزع الوزن بالتساوي عبر منطقة التلامس. يوفر هذا التصميم مرونة فائقة ووزنًا خفيفًا مقارنةً ببدائل السلسلة الثقيلة أو الصلبة أو الحبال السلكية.
تتمثل إحدى ضمانات جودة التصنيع المهمة في دمج مراكز مؤشرات "Tell-Tale". تمتد هذه الخيوط المحددة إلى ما بعد السترة لتشير بصريًا إلى الحمل الزائد الداخلي أو التلف الأساسي. إذا امتدت الألياف الداخلية إلى ما هو أبعد من الحد المرن أو المفاجئ، فإن ذيول الحكاية تنسحب إلى داخل السترة، مما يعطي عمال الحفر تحذيرًا فوريًا من الأعطال الخفية.

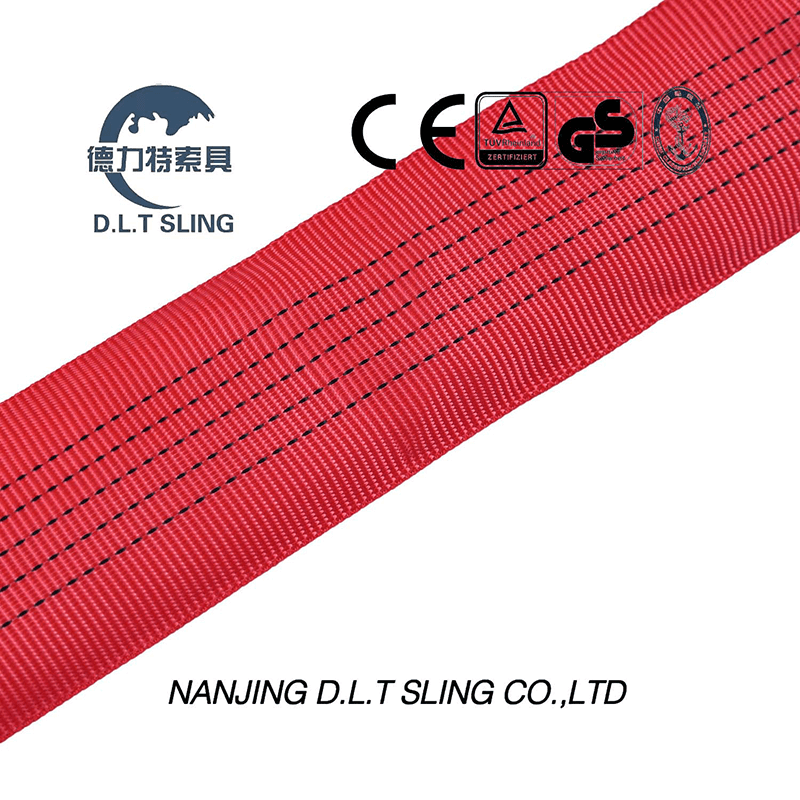

الغطاء الخارجي عبارة عن سترة أنبوبية منسوجة مصممة فقط لاحتواء الخيوط الأساسية. إنه يحميهم من التدهور الناتج عن الأشعة فوق البنفسجية والأوساخ والتآكل الطفيف. من المفاهيم الخاطئة الشائعة في مواقع العمل أن السترة تزيد من قدرة الرفع. الغلاف الواقي يتحمل وزن الرفع صفر. وظيفتها الوحيدة هي الحفاظ على القلب سليمًا وحمايته من المخاطر البيئية.
توجد اختلافات في السترات لتناسب البيئات المختلفة. توفر الشركات المصنعة أغطية أحادية الجدار وأغطية مزدوجة الجدار، بالإضافة إلى سترات منسوجة شديدة التحمل مصممة خصيصًا للبيئات عالية الاحتكاك حيث تتآكل الأغطية القياسية بسرعة. توفر السترات ذات الجدار المزدوج طبقة ثانوية من الدفاع؛ إذا انكسرت الطبقة الخارجية، فإن الطبقة الداخلية لا تزال تحمي القلب، مما يسمح للمشغل بإنهاء الرفع بأمان وسحب القاذفة.
عنصر | الوظيفة الأساسية | قدرة تحمل الحمولة | التركيز على التفتيش |
|---|---|---|---|
الخيوط الأساسية | توفير قوة الرفع الهيكلية | 100% من السعة المقدرة | ذيول كاشفة، تجمعات داخلية، نقاط صلبة |
سترة خارجية | حماية القلب من الأشعة فوق البنفسجية والأوساخ والتآكل | 0% من السعة المقدرة | التخفيضات، والدموع، والعقبات، والثقوب، ويتلاشى الأشعة فوق البنفسجية |
علامة التعريف | عرض WLL والمواد وإمكانية التتبع | لا يوجد | الوضوح وأمن المرفقات |
تؤثر مراحل التصنيع المختلفة على الموثوقية النهائية لأجهزة التركيب. تضمن الدقة في كل خطوة أداء القاذفة بأمان في ظل ظروف الحمل القصوى. يترجم الفشل في عملية التصنيع مباشرة إلى فشل في خطاف الرافعة.
تخزين الخيوط الاصطناعية الخام على دائري التصنيع.
قم بتمرير الخيط من خلال السترة الواقية المقاسة مسبقًا.
لف الحلقة المستمرة لتحقيق حد حمل العمل المستهدف.
شد الألياف لضمان توزيع متساوي للحمل.
ربط نهايات الخيط لإغلاق الحلقة بسلاسة.
ختم وخياطة الغطاء الواقي الخارجي.
إرفاق علامات الامتثال وإجراء اختبارات الإثبات.
تتضمن مرحلة التحميل الأولية تنظيم مكبات صناعية من خيوط عالية المتانة على دائري التصنيع. يجب على المشغلين التأكد من تغذية الخيوط بسلاسة دون تشابك أو عقبات، مما قد يؤدي إلى ظهور نقاط ضعف في القلب. أثناء عملية الخيط، يتم سحب الخيوط وربطها بشكل مستمر من خلال سترة حبال مستديرة صناعية تم قياسها مسبقًا.
يحقق المصنعون أطوالًا وقدرات محددة من خلال التحكم في عدد الثورات المستمرة التي يقوم بها الغزل. فيزياء التوتر أمر بالغ الأهمية هنا. يؤدي التوتر غير المتساوي أثناء اللف إلى تحمل الخيوط الفردية لأحمال غير متناسبة. عندما يتم تطبيق الحمل، فإن الخيوط الأكثر إحكامًا تأخذ كل الوزن وتنقطع، وتنقل الحمل إلى الخيوط الأكثر إحكامًا التالية، مما يؤدي إلى فشل الألياف المتسلسلة المبكرة. يعد التوزيع المتساوي للحمل عبر جميع الألياف الأساسية أمرًا إلزاميًا.
تعمل تقنية الربط أو الربط على إغلاق الحلقة المستمرة دون إنشاء نقطة ضعف. على عكس الحبل السلكي، الذي يتطلب أكمامًا ميكانيكية ثقيلة لتشكيل العين، يتم ربط اللب الاصطناعي باستخدام تقنيات العقد أو التداخل المتخصصة التي تحافظ على السلامة الهيكلية للقلب بشكل موحد في جميع أنحاء القاذفة.
بمجرد جرح القلب وشدّه، تتضمن العملية سحب الغلاف الواقي بالكامل فوق القلب المتصل. خياطة صناعية تُغلق السترة، مما يضمن بقاء الجزء الداخلي مغلفًا بالكامل ومحميًا من التعرض البيئي والأضرار المادية. يجب أن تكون الخياطة قوية بما يكفي لتحمل سوء الاستخدام اليومي في مواقع البناء دون أن تتفكك.
التكامل الإلزامي لعلامات التعريف مطلوب للامتثال. توضح هذه العلامات تفاصيل WLL للوصلات الرأسية والخنق والسلة، بالإضافة إلى نوع المادة وإمكانية تتبع الشركة المصنعة. تقوم الشركات المصنعة ذات السمعة الطيبة باختبار الرافعات المجمعة أو اختبار الإثبات بشكل فردي على أسرة الاختبار الهيدروليكي للتحقق من استيفائها لمعايير ASME B30.9 وOSHA 1910.184 قبل مغادرة المنشأة. إذا كانت القاذفة تفتقر إلى علامة واضحة، فهي غير صالحة للاستخدام من الناحية القانونية.
تعد مطابقة الخصائص الكيميائية والفيزيائية لمواد الرافعة مع بيئة التشغيل أمرًا بالغ الأهمية للسلامة وطول العمر. سيؤدي استخدام المادة الخاطئة في بيئة نشطة كيميائيًا إلى تدهور سريع وفشل ذريع.
يتميز البوليستر بتمدد منخفض، حوالي 3% عند السعة المقدرة. إنه يوفر مقاومة ممتازة للأشعة فوق البنفسجية والأحماض الشائعة، مما يجعله مثاليًا للبناء العام والاستخدام الخارجي. ومع ذلك، فهو عرضة للبيئات القلوية ويتحلل عند درجات حرارة تتجاوز 194 درجة فهرنهايت (90 درجة مئوية). سوف تجد البوليستر المستخدم في الغالبية العظمى من تطبيقات الرفع القياسية.
يوفر النايلون تمددًا أعلى، يصل إلى 10% بالسعة المقدرة، مما يساعد على امتصاص أحمال الصدمات أثناء الرفع الديناميكي. إنه مقاوم للغاية للقلويات. تشمل حدودها امتصاص الرطوبة، مما يقلل من قوة الرطوبة بنسبة تصل إلى 15%، والتعرض الشديد للأحماض. يعتبر النايلون بشكل عام أقل شيوعًا في بناء الرافعات المستديرة الحديثة مقارنة بالبوليستر، ولكنه يظل مفيدًا في بيئات كيميائية محددة.
توفر الألياف عالية الأداء نسبة قوة إلى الوزن القصوى مع الحد الأدنى من التمدد (أقل من 1%). يتم استخدامها للمصاعد الهندسية التي تتجاوز 100000 رطل حيث يكون الحبل السلكي ثقيلًا جدًا بحيث لا يمكن التعامل معه يدويًا. على الرغم من أنها تحمل تكلفة أولية عالية، إلا أنها توفر مزايا كبيرة في بيئة العمل، ووزنًا منخفضًا للتجهيزات، ومقاومة متخصصة للحرارة أو القطع. على سبيل المثال، يمكن لألياف الأراميد أن تتحمل درجات حرارة تصل إلى 300 درجة فهرنهايت، مما يجعلها مناسبة لأعمال السبك.
مادة | تمتد في WLL | مقاومة الأحماض | المقاومة القلوية | درجة الحرارة القصوى |
|---|---|---|---|---|
البوليستر | ~3% | جيد | فقير | 194 درجة فهرنهايت (90 درجة مئوية) |
نايلون | ~10% | فقير | جيد | 194 درجة فهرنهايت (90 درجة مئوية) |
همبي | <1% | ممتاز | ممتاز | 140 درجة فهرنهايت (60 درجة مئوية) |
الأراميد | <1% | جيد | جيد | 300 درجة فهرنهايت (149 درجة مئوية) |
إن ترجمة المعرفة التصنيعية إلى ممارسات شراء وتشغيلية آمنة تقلل من مخاطر التنفيذ. غالبًا ما يؤدي شراء معدات الرفع بناءً على أقل عرض فقط إلى الحصول على معدات دون المستوى المطلوب والتي تفشل قبل الأوان أو تفتقر إلى الشهادة المناسبة.
عند تقييم الموردين، ابحث عن شهادة ISO، وبيانات الاختبار الشفافة، والالتزام الصارم بمعايير الترميز اللوني لقدرات الوزن. تتضمن العلامات الحمراء علامات مفقودة، أو خياطة غير متناسقة على الغلاف الواقي، أو عدم إمكانية التتبع إلى الشركة المصنعة الأصلية. سيقدم المورد ذو السمعة الطيبة دائمًا شهادة مطابقة مع كل دفعة من الرافعات.
يحدد بناء الرافعة المستديرة أداءها في ظل عقبات مختلفة. توفر وصلة الجر العمودية مسار تحميل مباشر للسعة، باستخدام 100% من القوة المقدرة للقاذفة. تخلق وصلة الاختناق احتكاكًا عند نقطة الاختناق، مما يقلل السعة بنسبة 20% تقريبًا؛ يحافظ الإجراء المنزلق للرافعة الدائرية ذات الأكمام الواقية على السلامة الأساسية مع الحفاظ على التحكم في الحمل. تعمل وصلة الجر السلة على مضاعفة السعة عن طريق توزيع الحمل على كلا ساقي الحلقة، بشرط أن تكون نسبة D/d (قطر الحمولة مقابل قطر الرافعة) كافية.
تعتبر الرافعات الدائرية الاصطناعية عرضة للقطع بشكل كبير، مما يجعل الحواف الحادة هي خطر التنفيذ الأساسي في أي موقع عمل. يلزم الاستخدام الإلزامي لحماية الحواف الهندسية، مثل واقيات الزوايا المغناطيسية أو الأكمام المقاومة للقطع، بغض النظر عن سمك سترة القاذفة. يتم تعريف الحافة الحادة على أنها أي حافة يكون نصف قطرها أقل من سمك القاذفة. يعد الفشل في استخدام حماية الحافة هو السبب الرئيسي لفشل الرافعة الاصطناعية في جميع أنحاء العالم.
غالبًا ما يؤدي شراء الرافعات ذات السترة الواحدة الأرخص ثمناً إلى ترددات استبدال أعلى. يمكن أن يؤدي الاستثمار في حبال الألياف مزدوجة الغلاف أو عالية الأداء إلى تقليل الاضطرابات التشغيلية بمرور الوقت عن طريق تقليل معدلات فشل الفحص ووقت التوقف عن العمل المرتبط بالتزوير. قم دائمًا بمطابقة متانة السترة مع قوة الأحمال التي تتعامل معها يوميًا.
تعتمد سلامة وفعالية القاذفة المستديرة الاصطناعية كليًا على دقة تصنيعها، وتحديدًا اللف المستمر للخيط الأساسي وسلامة غلافها الواقي. عند اختيار مورد، قم بإعطاء الأولوية للمصنعين الذين يقدمون اختبارات إثبات يمكن التحقق منها، وعلامات واضحة متوافقة مع ASME/OSHA، وأوراق بيانات المواد الشاملة. إن الاختيار المناسب للمواد وبروتوكولات الفحص الصارمة غير قابلة للتفاوض من أجل عمليات الرفع الآمنة.
قم بمراجعة مخزونات المعدات الحالية على الفور لإزالة أي حبال تحمل علامات غير مقروءة، أو خيوط أساسية مكشوفة، أو تآكل شديد للسترات.
استشر مهندس تجهيزات معتمدًا لمطابقة مواد الرفع مع مخاطر بيئية محددة، مثل التعرض للمواد الكيميائية أو الحرارة الشديدة.
تنفيذ بروتوكولات صارمة لحماية الحواف لجميع المصاعد التي تتضمن الرافعات الاصطناعية، مما يضمن حصول الطاقم على واقيات الزوايا المصممة هندسيًا.
إنشاء جدول تفتيش روتيني يعتمد على تكرار الاستخدام والتعرض البيئي، وتوثيق جميع النتائج في سجل مركزي.
ج: تُصنع حبال الويب من شريط منسوج مسطح، بينما تتكون حبال الويب المستديرة من حلقة متواصلة من الخيوط الأساسية المحملة المغلفة في سترة أنبوبية واقية. توفر الرافعات المستديرة عمومًا صبًا ومرونة أفضل للحمل.
ج: يتم تحديد قدرة الرفع من خلال عدد الخيوط الأساسية المستمرة داخل الغلاف. تتم الإشارة إلى هذه السعة بشكل صارم على بطاقة التعريف المرفقة من قبل الشركة المصنعة، وغالبًا ما يتم تمثيلها برمز لون متوافق مع معايير الصناعة.
ج: لا. في حالة تمزق الغلاف الخارجي أو تلفه، مما يؤدي إلى كشف الخيوط الأساسية الحاملة للحمل، يجب إزالة القاذفة على الفور من الخدمة وتدميرها. لا يمكن إصلاح الرافعات المستديرة الاصطناعية تحت أي ظرف من الظروف.
ج: يوفر الترميز اللوني مرجعًا مرئيًا سريعًا لحد حمل العمل للقاذفة (WLL). على سبيل المثال، يشير اللون الأرجواني عادةً إلى سعة أقل، بينما تشير الألوان مثل الأزرق أو البرتقالي إلى قدرات أعلى بكثير، مما يساعد القائمين على الحفر على تحديد الأداة المناسبة بسرعة.
ج: لا ينبغي استخدام الرافعات المستديرة الاصطناعية المصنوعة من البوليستر والنايلون في البيئات التي تتجاوز فيها درجات الحرارة 194 درجة فهرنهايت (90 درجة مئوية) أو تنخفض إلى أقل من -40 درجة فهرنهايت (-40 درجة مئوية). المواد المتخصصة مثل الأراميد مطلوبة لدرجات الحرارة القصوى.
ج: يعمل الغلاف الواقي كحاجز ضد الأشعة فوق البنفسجية والأوساخ والتآكل البسيط. من خلال تغليف الخيوط الأساسية، فإنه يمنع الاتصال المباشر بالأسطح الكاشطة، على الرغم من أنه لا يحمي من الحواف الحادة تحت الأحمال الثقيلة.
ج: ذيول مؤشر الحكاية هي خيوط أساسية محددة تمتد قليلاً إلى ما بعد السترة. إذا كانت القاذفة محملة بشكل زائد أو تلف القلب الداخلي، فسوف تنسحب هذه الذيول داخل السترة، مما يوفر تحذيرًا مرئيًا بضرورة تقاعد القاذفة.
