تعمل معدات الرفع كحلقة وصل هامة بين الرافعة والحمولة في التعامل مع المواد عالية المخاطر. غالبًا ما يكون هذا الاتصال هو النقطة الأكثر ضعفًا في أي عملية رفع. يؤدي اختيار المعدات الخاطئة إلى مخاطر شديدة على مستوى التشغيل والسلامة. ستواجه انخفاضًا في الأحمال، وتلفًا في الأصول، وانتهاكات الامتثال لإدارة السلامة والصحة المهنية، والإصابات الكارثية في مكان العمل. تنبع حالات الفشل هذه عادةً من مواد غير متطابقة، أو تجاهل المخاطر البيئية، أو الفشل في مراعاة زوايا الرافعة أثناء الرفع. يوفر هذا الدليل إطارًا فنيًا لتقييم متطلبات الحمل، وفهم مقايضات المواد، واختيار حبال الرفع الصحيحة لتطبيقات صناعية محددة. من خلال تحليل الخصائص الفيزيائية للحمل وديناميكيات بيئة الرفع، يمكن للمشغلين تنفيذ عمليات نقل المواد بشكل آمن ومتوافق وفعال.
خصوصية التطبيق: حبال الرفع ليست قابلة للتبديل عالميًا؛ يجب أن يتم الاختيار من خلال وزن الحمولة وهشاشة السطح ومركز الثقل والظروف البيئية (الحرارة والمواد الكيميائية).
مقايضات المواد: توفر الرافعات الاصطناعية حماية الحمل والمرونة، في حين توفر سلسلة السبائك والحبل السلكي متانة فائقة، ومقاومة لدرجة الحرارة، وتحمل التآكل.
تخفيض القدرة: يتغير حد حمل العمل (WLL) للقاذفة بشكل كبير بناءً على نوع وصلة الجر (عمودي، وخنق، وسلة) وزاوية الاستخدام.
الامتثال التنظيمي: يتطلب النشر الآمن التزامًا صارمًا بمعايير ASME B30.9، بما في ذلك عمليات الفحص الإلزامية قبل الاستخدام والوضوح المناسب للعلامة.

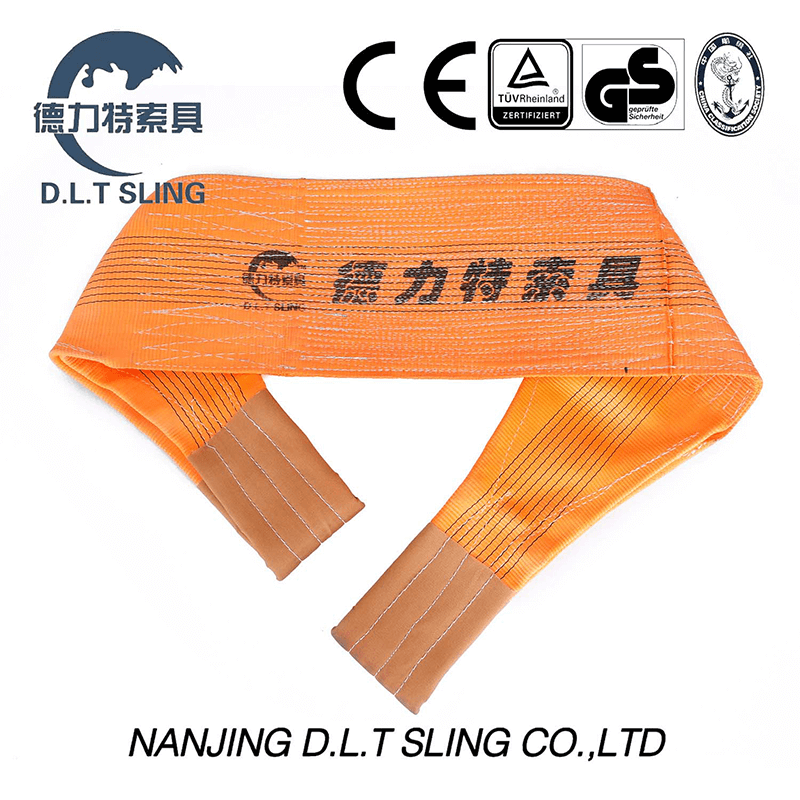

يعد فهم الآليات الأساسية لتوزيع الأحمال أمرًا ضروريًا للتجهيز الآمن. تعمل القاذفة كواجهة مهمة تنقل وزن الحمولة إلى الرافعة أو الرافعة مع الحفاظ على التوازن والتحكم. فهو يمتص القوى الديناميكية المتولدة أثناء الرفع ويوزع الضغط الجسدي عبر المكونات الحاملة للحمل لمنع الفشل الهيكلي. عندما تقوم بتجهيز حمولة، فأنت تدير الفيزياء. يجب أن تتعامل المعدات مع الوزن الثابت وأحمال الصدمات الديناميكية التي يتم إدخالها عندما تبدأ الرافعة في الحركة أو تتوقف عن الحركة.
يتم نشر حبال الرفع الصناعية لتحقيق أربعة إجراءات أساسية في الممارسة العملية:
الرفع: رفع الأحمال عموديًا ضد الجاذبية مع الحفاظ على مركز ثقل ثابت.
النقل/النقل: اجتياز الأحمال بأمان عبر مساحة ثلاثية الأبعاد عبر المنشأة أو موقع العمل.
تحديد المواقع: الوضع الدقيق ومحاذاة الآلات الثقيلة أو العناصر الهيكلية أو المكونات الحساسة.
التأمين/الشد: تثبيت الأحمال أثناء عمليات التجميع أو التصنيع أو النقل.
يتم تحديد الرفع الناجح بمعايير صارمة. أنت بحاجة إلى عدم نقل الحمولة أثناء النقل، وعدم حدوث أي ضرر لسطح الحمولة، ويجب عليك الحفاظ على السلامة الهيكلية لكل من الرافعة والجسم المرفوع. ويتطلب تحقيق ذلك فهم المصطلحات التقنية الرئيسية. يحدد حد حمل العمل (WLL) الحد الأقصى للوزن المسموح به الذي يمكن للمعدات التعامل معه في ظل ظروف محددة. تشير قوة الكسر إلى نقطة الفشل الكارثي أثناء الاختبار المدمر. عامل التصميم هو النسبة بين قوة الكسر وWLL، مما يوفر هامش أمان مدمج. أخيرًا، تحدد نسبة D/d (قطر الحمولة مقسومًا على قطر القاذفة) كيفية تأثير ضغوط الانحناء على السعة الإجمالية للقاذفة.
لمزيد من توضيح المتطلبات الفنية، يجب على المشغلين فهم كيفية تفاعل هذه المصطلحات في الميدان. إذا تجاهلت نسبة D/d عند لف حبل سلكي حول زاوية ضيقة، فإن إجهاد الانحناء سيؤدي إلى تشويه قلب السلك بشكل دائم. وهذا يقلل من السعة الفعلية أقل بكثير من ذ.م.م المذكورة. تزوير هو العلم الدقيق. لا يمكنك تخمين الأوزان أو تقدير الزوايا. يجب عليك حسابهم.
تتطلب القطاعات المختلفة حلول تجهيزات متخصصة للغاية بناءً على طبيعة المواد التي يتم التعامل معها والبيئة المحيطة. لا يمكنك استخدام نفس إعداد المعدات لمصنع الصلب الذي تستخدمه في منشأة تصنيع غرف الأبحاث.
تعد المعدات الثقيلة أساسًا للبناء الحديث. يقوم المشغلون بنشر حبال عالية السعة لرفع العوارض الفولاذية الإنشائية، والكتل الخرسانية مسبقة الصب، والمواد المعمارية الثقيلة. تتطلب هذه البيئات معدات يمكنها تحمل الأسطح الكاشطة والحواف الحادة والتعرض المستمر للظروف الجوية الخارجية. تهيمن الحبال السلكية وسلسلة السبائك على هذا القطاع بسبب متانتها. عند رفع لوحة خرسانية مسبقة الصب بوزن 10 أطنان، يجب أن تتحمل المعدات الحواف الخرسانية الخشنة واحتمال حدوث أحمال صدمات مفاجئة إذا تحرك مشغل الرافعة بسرعة كبيرة.
تتطلب ترقيات المنشأة وتعديلات خط التجميع الدقة. يعد نشر حزام رفع الآلات ممارسة قياسية لتحديد موضع آلات CNC ومعدات خط التجميع والمحركات الصناعية الحساسة. تمنع المواد الاصطناعية تلف العلب الحساسة والأسطح المطلية والمكونات المعايرة أثناء عمليات نقل النباتات المعقدة. إذا كنت تستخدم سلسلة لرفع مبيت المولد المطلي حديثًا، فسوف تدمر الشكل النهائي وربما تؤدي إلى انبعاج العلبة. تعمل الأشرطة الاصطناعية على توزيع الضغط بالتساوي، مما يحمي الأصول.
تتعامل هذه الصناعات في كثير من الأحيان مع الأجسام الأسطوانية وغير المنتظمة. تتضمن العمليات رفع منصات الحفر الثقيلة والصمامات الصناعية والأنابيب الفولاذية وجذوع الأشجار الخام. تعتمد هذه التطبيقات بشكل كبير على حوامل الاختناق لمنع الانزلاق، مما يتطلب حبال يمكن أن تتماسك بإحكام حول الحمولة بينما تقاوم قوى التكسير. في الغابات، تعتبر وصلة الجر الخانقة هي الطريقة الوحيدة لسحب أو رفع جذع خشبي ضخم بأمان. يتم تضييق وصلة الجر مع زيادة الحمل، مما يؤدي إلى عض الخشب لمنعه من الانزلاق عموديًا.
تمثل عمليات الموانئ وأحواض بناء السفن تحديات فريدة من نوعها. يتم استخدام التلاعب لتحميل وتفريغ حاويات الشحن والبضائع كبيرة الحجم ومواد بناء السفن. يجب أن تقوم المعدات في هذه القطاعات بتأمين الأحمال بشكل فعال مع تحمل البيئات البحرية شديدة التآكل، والتعرض للمياه المالحة، والقوى الديناميكية الشديدة الناتجة عن حركة السفن. تعتبر الحبال السلكية المجلفنة والخلائط الاصطناعية المتخصصة شائعة هنا لمحاربة الأكسدة السريعة الناتجة عن رذاذ الملح.
يعد اختيار المادة الصحيحة هو القرار الأكثر أهمية في تخطيط الرفع. توفر كل مادة خصائص فيزيائية مميزة تحدد مدى ملاءمتها لبيئات وأنواع أحمال محددة. يجب عليك مطابقة المادة مع الخطر.
سلسلة السبائك هي المعيار للبيئات ذات درجات الحرارة العالية والتصنيع الثقيل وعمليات الخبث والمسابك. تعد سلاسل الدرجة 80 والدرجة 100 الأكثر شيوعًا في المعدات الصناعية. تشمل المزايا الأساسية المتانة القصوى، وقابلية الإصلاح من خلال استبدال الوصلة الفردية، والمقاومة الكاملة لتدهور الأشعة فوق البنفسجية، والمواد الكيميائية القاسية، والتآكل الشديد. ومع ذلك، فإن المقايضات تشمل ارتفاع الوزن الساكن، وإمكانية خدش أو سحق الأحمال الحساسة، وارتفاع تكلفة الشراء الأولية. إذا كنت تقوم برفع كتل الصلب من الفرن، فإن سلسلة السبائك هي خيارك الوحيد القابل للتطبيق.
يتم استخدام الحبال السلكية بكثافة في البناء العام، والتجهيزات الثقيلة، والبيئات التي تتطلب توازنًا بين القوة والمرونة. إنها توفر قوة شد عالية، وتكلفة أقل من سلاسل السبائك، وقوة احتياطية كبيرة. القوة الاحتياطية تعني أن العديد من الأسلاك الفردية يجب أن تنكسر قبل حدوث فشل كارثي. تتمثل المقايضات في أن الحبل السلكي يكون عرضة للالتواء والسحق والتآكل الداخلي. علاوة على ذلك، من الصعب فحص الأضرار الأساسية المخفية. إذا أصيب الحبل السلكي بالتواء شديد، فستتعرض السلامة الهيكلية للخطر بشكل دائم، ويجب التخلص منه.
تم تصميم حبال الويب الاصطناعية لرفع الأحمال الهشة أو المطلية أو المصقولة أو سهلة الخدش. فهي خفيفة الوزن، ومرنة للغاية، وتتشكل بسهولة على شكل الحمل، وغير مكلفة نسبيًا. تلعب تكوينات التصميم دورًا رئيسيًا في الاختيار. تتميز الرافعات من النوع 3 (العين المسطحة والعين) بعيون على نفس مستوى جسم الرافعة، وهي مناسبة للاستخدام العام. تتميز تكوينات النوع 4 (العين الملتوية والعين) بعيون ملتوية بزاوية قائمة، مما يعمل على تحسينها خصيصًا لربط العقد أو السلة. وتشمل المفاضلات الرئيسية التعرض الشديد للحواف الحادة، والتدهور في ظل التعرض المستمر للأشعة فوق البنفسجية، ونقطة انصهار منخفضة، وعادة ما تفشل عند درجات حرارة أعلى من 194 درجة فهرنهايت (90 درجة مئوية).
تتفوق الرافعات المستديرة في رفع الأشياء الدائرية أو الأسطوانية أو غير المنتظمة للغاية مثل الأنابيب وجذوع الأشجار والأعمدة الآلية التي تتطلب قبضة محكمة وعالية الاحتكاك. يسمح تصميم الحلقة المستمرة للمشغلين بتدوير نقاط التآكل بالتساوي عبر القاذفة. وهي مرمزة بالألوان للتعرف السريع على السعة وتوفر قبضة حمل ممتازة مع الحد الأدنى من الانزلاق. تتمثل المقايضة الأساسية في إخفاء الخيوط الداخلية الحاملة داخل الغلاف الأنبوبي. إذا تم اختراق الغلاف الخارجي أو ثقبه أو تمزقه، فيجب إزالة القاذفة من الخدمة على الفور. لا يمكنك رؤية الخيوط الأساسية، لذا يجب أن تفترض أن أي تلف في السترة يضر بالوحدة بأكملها.
عند الاختيار بين الخيارات الاصطناعية، قم بتقييم مساحة سطح التلامس. تعمل الرافعات الشبكية المسطحة على توزيع الوزن عبر سطح أوسع، مما يقلل الضغط الموضعي على الحمل. تعمل الرافعات المستديرة على تركيز الحمل ولكنها توفر مرونة فائقة في ظل وصلات الاختناق. بالنسبة للأحمال ذات القاعدة العريضة والمسطحة، توفر الرافعات الشبكية ثباتًا أفضل. بالنسبة للمواد المجمعة أو الأحمال الأسطوانية، توفر الرافعات المستديرة قبضة فائقة ومتانة ضد التآكل.
نوع المادة | أفضل ل | الميزة الرئيسية | الضعف الأساسي |
|---|---|---|---|
سلسلة سبائك | المسابك، الفولاذ الثقيل، الحرارة العالية | المتانة القصوى وقابلية الإصلاح | الوزن الثقيل الثقيل يلحق الضرر بالأحمال الناعمة |
حبل الأسلاك | البناء والتجهيز العام | قوة الشد العالية، القوة الاحتياطية | التواء، والتآكل الداخلي الأساسي |
الويب الاصطناعية | الآلات والأسطح المطلية | توزيع حمل واسع، خفيف الوزن | حواف حادة، درجات حرارة عالية |
جولة الاصطناعية | الأنابيب، وجذوع الأشجار، والأشكال غير النظامية | قبضة فائقة، ونقاط تآكل قابلة للدوران | الضرر الأساسي المخفي في حالة تمزق السترة |
قدرة القاذفة ليست ثابتة. يتغير بشكل كبير بناءً على كيفية ربطه بالحمل والرافعة. يجب عليك حساب السعة الفعالة لكل مصعد فردي بناءً على تكوين وصلة الجر.
تشتمل وصلة الجر العمودية على خط رفع مباشر من خطاف الرافعة إلى نقطة ربط الحمولة. يوفر هذا التكوين 100% من WLL الأساسي. ومع ذلك، فهي توفر تحكمًا صفرًا في الحمل ضد الدوران، مما يجعلها غير مناسبة للمواد السائبة أو غير المتوازنة. إذا قمت برفع عارضة فولاذية طويلة باستخدام وصلة جر عمودية واحدة في المنتصف، فسوف تدور بشكل لا يمكن التحكم فيه.
تتضمن وصلة الجر المختنق لف القاذفة حول الحمولة وتمريرها من خلال عينها قبل ربطها بالرافعة. يؤدي هذا التكوين إلى تقليل WLL، عادةً بنسبة 20-25%، وذلك بسبب الضغط الواقع على نقطة الاختناق. على الرغم من تقليل السعة، فإنه يوفر قبضة فائقة للمواد السائبة أو المجمعة أو الأسطوانية. تخلق نقطة الاختناق ضغطًا شديدًا على المادة، وهذا هو سبب انخفاض السعة.
تعمل وصلة ربط السلة على حمل الحمولة، مع ربط كلتا عيني الرافعة مباشرة بخطاف الرفع. يضاعف هذا التكوين بشكل فعال WLL للساق الواحدة، بشرط أن تظل زاوية الرافعة مثالية وأن يكون الحمل متوازنًا تمامًا. إذا كان الحمل ثقيلًا من الأسفل وواسعًا، فإن وصلة الجر للسلة توفر ثباتًا ممتازًا.
لا يمكن المبالغة في تقدير تأثير زوايا الرافعة. تعمل زوايا الرافعة الأفقية على مضاعفة التوتر على أرجل الرافعة. ومع انخفاض الزاوية بين الحمل والقاذفة، يزداد الضغط بشكل كبير. على سبيل المثال، يؤدي رفع الحمل بزاوية أفقية قدرها 30 درجة إلى مضاعفة الضغط على كل ساق مقارنة بالرفع العمودي المستقيم. يعد الفشل في حساب هذا التخفيض المثلثي في السعة سببًا رئيسيًا لفشل التلاعب.
زاوية الرافعة الأفقية | مضاعف التوتر (عامل التحميل) | القدرة الفعالة المتبقية |
|---|---|---|
90 درجة (عموديًا) | 1.000 | 100% |
60 درجة | 1.155 | 86% |
45 درجة | 1.414 | 71% |
30 درجة | 2.000 | 50% |
وحتى المعدات الصحيحة سوف تفشل إذا تم نشرها دون التخفيف المناسب من المخاطر والوعي البيئي. يجب عليك إدارة المخاطر في موقع عملك بفعالية.
حماية الحافة ضرورة مطلقة. يتطلب استخدام الرافعات الاصطناعية على الأحمال ذات الحواف الحادة أو الكاشطة، مثل العوارض الفولاذية الهيكلية أو الأجزاء المعدنية المُشكَّلة، أكمامًا مقاومة للقطع، أو وسادات تآكل، أو واقيات زوايا. بدون حماية الحواف، يمكن أن تنقطع القاذفة الاصطناعية تحت التوتر في غضون ثوانٍ. الحافة الحادة ليست مجرد شفرة حلاقة؛ في التزوير، الحافة الحادة هي أي زاوية يكون نصف قطرها أصغر من سمك القاذفة.
ويجب إدارة التدهور البيئي بفعالية. يتفاعل النايلون والبوليستر بشكل مختلف مع التعرض للمواد الكيميائية. يتم تدمير النايلون بواسطة الأحماض، بينما يتحلل البوليستر بواسطة القلويات. يجب على المشغلين التحقق من توافق المواد قبل الرفع في المصانع الكيماوية. تملي درجات الحرارة القصوى أيضًا اختيار المواد، حيث أن الألياف الاصطناعية سوف تذوب أو تصبح هشة خارج نطاق درجات الحرارة المحددة لها. إذا كنت تستخدم حبال بوليستر قياسية بالقرب من عملية اللحام، فسوف يحترق تناثر اللحام مباشرة عبر الألياف الحاملة.
يخضع الفحص والامتثال بشكل صارم لمعايير ASME B30.9. تتطلب معايير الرفض الإلزامية الإزالة الفورية من الخدمة بسبب عيوب محددة. عمليات التفتيش قبل الاستخدام غير قابلة للتفاوض. يجب عليك تشغيل يديك فعليًا على المعدات للتحقق من عدم وجود أضرار مخفية.
تحقق من علامة التعريف. إذا كانت العلامة مفقودة أو غير مقروءة، قم بإزالة القاذفة من الخدمة على الفور.
فحص الضرر الحراري. ابحث عن حروق الذوبان أو التفحم أو تناثر اللحام على المواد الاصطناعية.
فحص الأضرار الكيميائية. ستؤدي الحروق الحمضية أو الكاوية إلى تغير لون الألياف وإضعافها.
ابحث عن التخفيضات الهيكلية. أي عقبات أو ثقوب أو تمزقات أو قطع في المادة الحاملة تملي الرفض الفوري.
التحقق من سلامة الأجهزة. افحص جميع الخطافات والحلقات والتجهيزات المرفقة للتأكد من عدم وجود تشوه أو شقوق أو تآكل مفرط.
تؤثر أفضل ممارسات التخزين بشكل مباشر على طول عمر المعدات. يتضمن التخزين المناسب إبقاء الرافعات بعيدًا عن الأرض وتعليقها في بيئات نظيفة وجافة وتخزينها بعيدًا عن الأشعة فوق البنفسجية المباشرة والحرارة الشديدة والرطوبة. وهذا يمنع التعفن والتآكل وتدهور الألياف، مما يطيل دورة حياة المعدات. إن ترك المعدات الاصطناعية في الجزء الخلفي من شاحنة صغيرة معرضة للشمس والمطر سيؤدي إلى تدمير قدرتها في غضون أشهر.
معدات الرفع الصحيحة غير موجودة في الفراغ. يعتمد الاختيار كليًا على خصائص الحمل المحددة ومركز الثقل والمخاطر الموجودة في بيئة الرفع. إن النهج المنهجي للتقييم يمنع حالات الفشل الكارثية ويضمن الكفاءة التشغيلية. يجب عليك مطابقة المادة مع الخطر وحساب الزوايا وحماية الترس من الحواف الحادة.
احسب الحد الأقصى لوزن الحمولة وحدد مركز الجاذبية الدقيق قبل اختيار أي معدات تزوير.
قم بتقييم بيئة الرفع الخاصة بك من حيث التعرض للمواد الكيميائية ودرجات الحرارة القصوى والمخاطر الكاشطة لاختيار المادة الصحيحة.
راجع مخططات الأحمال الخاصة بالشركة المصنعة لحساب التخفيض الدقيق للسعة بناءً على نوع وصلة الجر المخطط لها وزوايا الرافعة.
قم بتنفيذ عمليات الفحص الإلزامية قبل الاستخدام بناءً على معايير الرفض ASME B30.9 لالتقاط المعدات التالفة قبل الرفع.
تعامل مع أحد متخصصي المعدات المعتمدين لتصميم خطة رفع رسمية لأي مصاعد معقدة أو غير متوازنة أو حرجة.
ج: تتميز حبال الويب ببنية منسوجة مسطحة توزع الوزن عبر مساحة سطحية أوسع. تتكون الرافعة المستديرة من حلقات غزل متواصلة محمّلة ومحاطة داخل سترة أنبوبية واقية، مما يوفر مرونة فائقة وقبضة للأشياء الأسطوانية.
ج: تحتوي حبال العين المسطحة على حلقات على نفس مستوى جسم الحبال. تحتوي حبال العين الملتوية على حلقات توضع بشكل طبيعي بزاوية 90 درجة على الجسم، مما يجعلها مثالية وأسهل بكثير في تكوينها لوصلات العقد والسلة.
ج: حدد المواد الاصطناعية مثل البوليستر أو النايلون لمنع خدش أغلفة المعدات الحساسة أو الأسطح المطلية. تأكد من حساب مركز ثقل الماكينة بدقة لمنع التحول، واستخدم حماية الحواف على أي زوايا معدنية حادة.
ج: يجب إزالة الرافعات على الفور إذا كانت تستوفي معايير رفض ASME. يتضمن ذلك علامات السعة المفقودة أو غير القابلة للقراءة، أو الجروح الشديدة، أو العقبات، أو الحروق الحمضية، أو ذوبان الحرارة، أو الأسلاك المكسورة، أو روابط السلسلة الممتدة.
ج: غالبًا ما يمكن إصلاح حبال السلسلة المصنوعة من السبائك عن طريق استبدال الروابط التالفة ثم إعادة اعتمادها من خلال اختبار الإثبات. ومع ذلك، لا يمكن إصلاح الشبكة الاصطناعية التالفة والرافعات المستديرة؛ يجب تدميرها واستبدالها لضمان السلامة.
ج: مع انخفاض الزاوية الأفقية بين الحمل والقاذفة، يزداد التوتر الواقع على أرجل القاذفة بشكل كبير بسبب القوى المثلثية. تعمل الزاوية 30 درجة على مضاعفة الضغط الواقع على القاذفة مقارنةً بالرفع العمودي.
ج: إن وصلة الجر ذات اللف المزدوج هي التكوين الأكثر أمانًا للأحمال الأسطوانية مثل الأنابيب والجذوع. يوفر الغلاف المزدوج اتصالاً بزاوية 360 درجة، مما يخلق أقصى قدر من الاحتكاك ويمنع الحمل من الانزلاق خارج الحبال.
