ما هي الرافعات المستديرة المستخدمة؟

يؤدي تحديد نوع الرافعة غير الصحيح إلى الإضرار بسلامة التحميل وسلامة الموقع والامتثال التنظيمي في أي موقع عمل. يمثل رفع الأحمال ذات الأشكال الهندسية غير المنتظمة أو التشطيبات الدقيقة أو الأشكال الأسطوانية تحديات محددة حيث تتعرض الحبال السلكية التقليدية أو السلسلة أو الرافعات الشبكية المسطحة لخطر تلف الحمل أو عدم كفاية القبضة. تعمل الاصطناعية ذات الحلقة المستمرة الرافعة المستديرة كحل هندسي لسيناريوهات الرفع المحددة هذه. تعمل بنيتها الفريدة على توزيع التآكل والتوافق مع ملفات التحميل المعقدة، مما يضمن التعامل الآمن مع المواد. عندما تواجه أدوات الحفر عمودًا توربينيًا مصقولًا أو حزمة من الفولاذ الهيكلي، فغالبًا ما تفشل معدات الحفر الصلبة في توفير الاتصال السطحي اللازم. تعمل الحلقات الاصطناعية المستمرة على حل هذه المشكلة عن طريق التسطيح مقابل الحمل ونشر قوة الرفع على مساحة أوسع. وهذا يمنع تحميل النقاط وتلاعب السطح مع الحفاظ على التحكم المطلق في الحمل المعلق.

• حالات الاستخدام الأمثل: الرافعات المستديرة هي المعيار الصناعي لرفع الأحمال غير المنتظمة أو الأسطوانية أو الهشة التي تتطلب وصلات ضيقة ضيقة دون تلف السطح.

• هيمنة المواد: تعتبر حبال البوليستر المستديرة هي النوع الأكثر شيوعًا، حيث توفر الحد الأدنى من التمدد (حوالي 3٪) ومقاومة عالية للبيئات الحمضية مقارنة بالنايلون.

• توزيع التآكل: يسمح تصميم الحلقة التي لا نهاية لها للمستخدمين بتدوير نقطة التحمل مع كل استخدام، مما يزيد بشكل كبير من العمر التشغيلي مقارنةً بالرافعات ذات العين الثابتة.

• الكفاءة المريحة: توفر الرافعات الدائرية الاصطناعية نسبة استثنائية من القوة إلى الوزن، مما يقلل من إجهاد أداة الحفر ومخاطر التعامل مقارنة بالحبال أو السلسلة السلكية الثقيلة.

• حتمية السلامة: على الرغم من قدرتها العالية، إلا أن الرافعات الاصطناعية معرضة بشدة للقطع؛ يلزم توفير حماية إلزامية للحافة والالتزام الصارم بمعايير الفحص ASME B30.9.

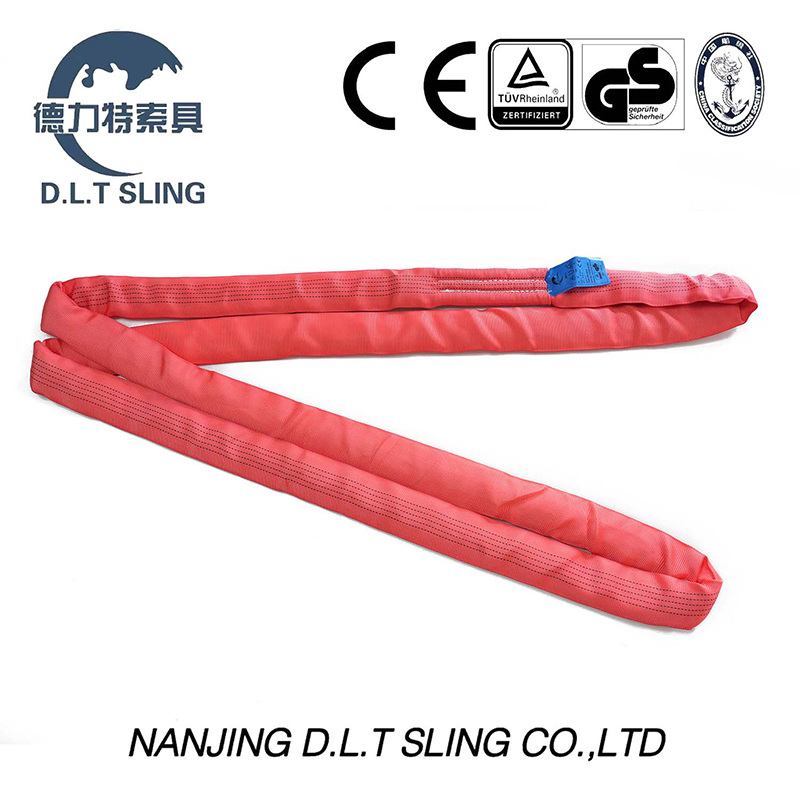

تشريح وميكانيكا القاذفة المستديرة

إن فهم البنية الداخلية للقاذفة الاصطناعية يفرض عليك كيفية استخدامها في الميدان. تتميز المعدات بتصميم ثنائي المكونات يتكون من خيوط داخلية حاملة، والمعروفة باسم القلب، ومحاطة بغلاف أنبوبي منسوج غير حامل. توفر الخيوط الأساسية الداخلية قوة الرفع الفعلية. يتم لف هذه الخيوط بشكل مستمر في حلقة. تحمي الغلاف الخارجي هذه الألياف المهمة من التآكل والأوساخ والتدهور الناتج عن الأشعة فوق البنفسجية. يسمح هذا الفصل بين العناصر الحاملة والعناصر الواقية للقاذفة بالحفاظ على السلامة الهيكلية حتى لو كان الغطاء الخارجي يتحمل جرجر سطح بسيط من الفولاذ الخام أو الخرسانة.

عند مقارنة المواد، تُظهر حبال البوليستر المستديرة مزايا ميكانيكية متميزة مقارنة ببدائل النايلون. يُظهر البوليستر استطالة منخفضة بشكل استثنائي تحت الحمل، ويمتد عادةً بنسبة 3% فقط عند سعته المقدرة. يوفر هذا الحد الأدنى من التمدد تحكمًا فائقًا أثناء عمليات الرفع الدقيقة، مما يمنع الحمولة من الارتداد أو التحول بشكل غير متوقع عندما تأخذ الرافعة الوزن. علاوة على ذلك، يوفر البوليستر قدرة تحمل عالية للظروف البيئية الحمضية، في حين أن النايلون أكثر ملاءمة للبيئات القلوية. يجب على عمال الحفر التحقق من مخاطر التعرض للمواد الكيميائية في الموقع قبل اختيار المادة الأساسية.

يغير تكوين الحلقة اللانهائية بشكل أساسي كيفية تراكم التآكل على المعدات. نظرًا لأن التصميم مستمر، يمكن لعمال الحفر تدوير القاذفة مع كل عملية رفع. يمنع هذا الدوران التآكل الموضعي عند خطاف الرافعة أو نقاط تلامس الحمولة، مما يؤدي إلى توزيع الاحتكاك بالتساوي على طول الغلاف بالكامل. تجبر الرافعات ذات العين الثابتة المستخدم على تحميل نفس نقاط التحمل بشكل متكرر، مما يؤدي إلى التقاعد المبكر. يعمل تصميم الحلقة المستمرة على إطالة العمر التشغيلي لمعدات التثبيت بشكل مباشر.

يؤثر وزن المادة بشكل كبير على بيئة العمل في موقع العمل. توفر الألياف الاصطناعية نسبة استثنائية من القوة إلى الوزن. يتطلب نشر حبال اصطناعية عالية السعة مجهودًا بدنيًا أقل بكثير من مناورة حبل سلكي مكافئ أو حبال سلسلة من السبائك. يؤدي هذا الانخفاض في الوزن إلى تقليل إجهاد جهاز الحفر، ويقلل من احتمالية حدوث إصابات عضلية هيكلية، ويسرع مراحل الإعداد والتفكيك لعمليات الرفع المعقدة. يمكن لأداة واحدة أن تحمل بسهولة حلقة اصطناعية تزن 20 ألف رطل فوق كتفها، في حين أن السلسلة المكافئة تتطلب رافعة شوكية فقط لتحريكها عبر الفناء.

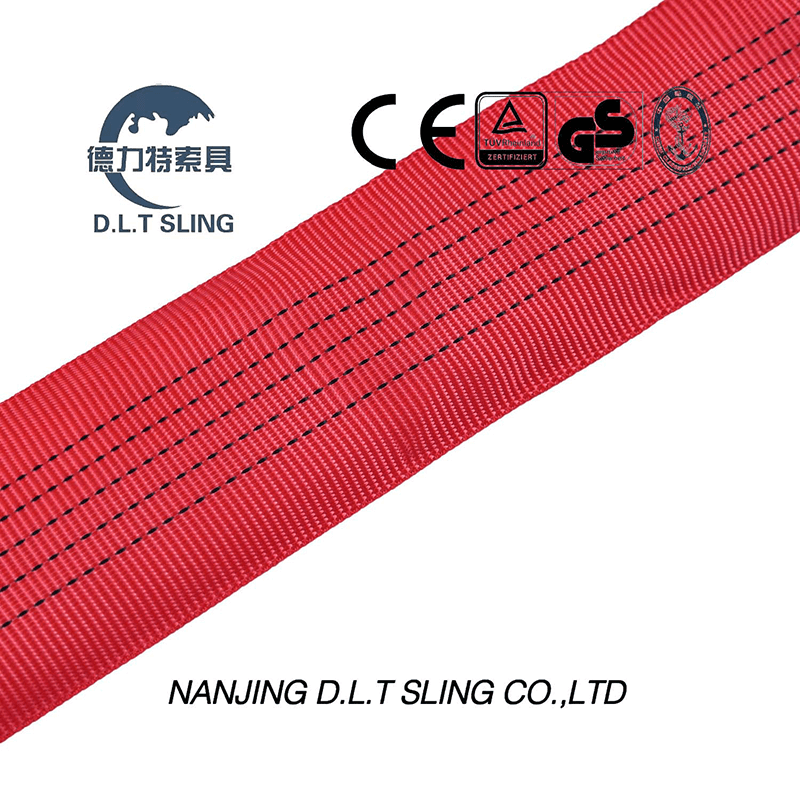

التطبيقات الأساسية: ما هي استخدامات الرافعات المستديرة؟

تكمن الميزة الأساسية لمعدات التجهيز هذه في قدرتها على التوافق مع الأشكال الهندسية غير المنتظمة والأسطوانية. عند تطبيق الشد، تتسطح الغلاف الأنبوبي، مما يسمح للخيوط الداخلية بالانتشار والتماسك حول الأشكال غير الموحدة. يؤدي هذا الإجراء الميكانيكي إلى إنشاء سطح محمل واسع ضد الأنابيب والأجزاء الآلية والفولاذ الهيكلي. تميل الحبال السلكية التقليدية إلى تحميل نقطة على الأسطح غير المنتظمة، مما قد يتسبب في انزلاق الحمل أو تحفيز قوى التكسير على المادة التي يتم رفعها. يزيد تأثير التسطيح أيضًا من معامل الاحتكاك بين الرافعة والحمل، مما يوفر قبضة أكثر أمانًا على الأسطح الملساء مثل الأنابيب البلاستيكية أو الأعمدة الفولاذية المطحونة.

تعد حماية الأسطح الدقيقة والمنتهية تطبيقًا مهمًا آخر. إن الطبيعة الناعمة وغير القابلة للتشوه للسترة الاصطناعية تجعلها الاختيار المحدد لرفع المعدات المطلية أو الأعمدة المعدنية المصقولة أو الأحمال المركبة التي يسهل سحقها. تعمل حبال السلسلة والحبال السلكية على خدش المنتجات النهائية أو ثقبها أو انبعاجها بسهولة، مما يؤدي إلى إعادة صياغة مكلفة أو رفض المواد. يعمل الغطاء الاصطناعي المرن كمنطقة عازلة، حيث يوزع قوة الرفع دون المساس بسلامة سطح الحمولة. على سبيل المثال، عند رفع غلاف المولد المطلي حديثًا، تضمن حلقة صناعية بقاء الطلاء سليمًا من أرضية المصنع إلى لوحة التثبيت.

يتطلب تنفيذ أدوات الربط الخانقة بزوايا رفع ضيقة معدات يمكن أن تنحني بشكل حاد دون التعرض لأضرار داخلية. تسمح المرونة المتأصلة في الحلقة المستمرة بقبضة آمنة للغاية بزاوية 360 درجة في وصلة الاختناق. تقاوم الحبال السلكية الصلبة الانحناء وغالبًا ما تفشل في الاختناق بإحكام أمام الحمل، في حين أن الرافعات الشبكية العريضة يمكن أن تتجمع وتتعرض لتوتر غير متساوٍ عبر عرضها. يتكيف التصميم الأنبوبي بشكل طبيعي مع زوايا الرفع الضحلة والضيقة، مما يضمن توزيعًا متساويًا للتوتر عبر جميع الخيوط الأساسية الداخلية.

1. مرر القاذفة حول الحمولة المراد رفعها.

2. قم بربط أحد طرفي الحلقة عبر الطرف الآخر لإنشاء الاختناق.

3. اسحب الطرف الحر بإحكام للتأكد من أن الغلاف مستوي بشكل متساوٍ على سطح التحميل.

4. اضبط نقطة الاختناق بحيث تستقر بشكل طبيعي دون التواء الخيوط الداخلية.

5. استخدم شدًا بطيئًا مع الرافعة لضبط وصلة الجر قبل تنفيذ الرفع الكامل.

توافق الأجهزة: توصيل الرافعات الدائرية بمعدات التثبيت

تتطلب الواجهة بين الألياف الاصطناعية وأجهزة تزوير الفولاذ تقييمًا دقيقًا. تتصرف الرافعات الاصطناعية بشكل مختلف عن الرافعات الفولاذية عند إقرانها بالخطافات والأغلال والوصلات الرئيسية. نظرًا لأن الحبال تتسطح تحت الحمل، يجب أن توفر نقطة الاتصال عرضًا مناسبًا وسطح حمل أملس لمنع الخيوط الداخلية من التكتل أو التقاطع أو التعرض للتوتر غير المتساوي. إذا كانت الأجهزة ضيقة جدًا، فإن الخيوط الخارجية تتحمل العبء الأكبر من الحمل بينما تظل الخيوط الداخلية مرتخية، مما يقلل بشدة من قوة الكسر الفعلية للتجميع.

يؤثر اختيار القيد بشكل مباشر على السلامة والارتداء. يوصى بشدة باستخدام الأغلال من النوع القوسي لأن جرسها المستدير الواسع يلائم الجسم المسطح للقاذفة. على العكس من ذلك، فإن الأغلال الضيقة من النوع الدبوس أو D تجبر المادة الاصطناعية على الدخول في مساحة محدودة. يخلق هذا التقييد خطرًا شديدًا لـ "قرصة الدبوس"، وهي حالة يتم فيها سحق القاذفة أو ربطها بخيوط القيد أو الأكتاف الحادة للدبوس. يقوم قرصة الدبوس بتركيز الحمولة بأكملها على جزء صغير من الخيوط الأساسية.

يلزم التكوين المناسب عند وضع الرافعات في وعاء خطاف الرافعة أو داخل مجموعة الوصلة الرئيسية المخصصة. يؤدي اكتظاظ الخطاف بالرافعات المتعددة إلى صعود السترات الاصطناعية إلى مزلاج الخطاف أو الجلوس على الحواف الحادة لملف الخطاف. يجب أن يستخدم عمال الحفر أجهزة وسيطة، مثل الوصلة الرئيسية، لدمج أرجل الرافعة المتعددة بشكل نظيف قبل توصيلها بخطاف الرافعة. عند استخدام وصلة رئيسية، تأكد من أن القطر الداخلي للوصلة كبير بما يكفي للسماح للمادة الاصطناعية بالانتشار بشكل طبيعي تحت التوتر.

تحدد نسبة D/d حدود نصف قطر الانحناء الآمن للمعدات. يمثل هذا المقياس نسبة قطر انحناء أجهزة التثبيت (D) إلى القطر الاسمي للقاذفة (d). يؤدي تجاهل الحد الأدنى من أقطار الأجهزة إلى إجبار الخيوط الداخلية على الانحناء بشكل حاد حول دبوس أو خطاف ضيق. يؤدي هذا الانحناء الحاد إلى تمدد الخيوط الخارجية بشكل مفرط بينما تنضغط الخيوط الداخلية، مما يؤدي إلى فشل الخيوط الداخلية بشكل أقل بكثير من السعة المقدرة. قم دائمًا بمراجعة مواصفات الشركة المصنعة لمعرفة الحد الأدنى المسموح به لقطر الأجهزة للحمولة المحددة التي تقوم برفعها.

تقييم تكوينات الرافعة المستديرة للرفع الثقيل

تتطلب التطبيقات الصناعية تكوينات داخلية مختلفة بناءً على وزن الحمولة وملف تعريف المخاطر التشغيلية. تتكون تصميمات المسار الواحد من نواة واحدة متواصلة من الخيوط الحاملة المغطاة بغلاف واحد. وهي معايير قياسية للمصاعد الصناعية العامة، مما يوفر أداءً موثوقًا لمهام مناولة المواد اليومية. ومع ذلك، بالنسبة للسعات القصوى، غالبًا ما تستخدم الرافعة المستديرة للرفع الثقيل تصميمًا متعدد المسارات.

تتميز التكوينات متعددة المسارات بوجود نوى حاملة منفصلة ومتكررة داخل الغلاف الخارجي. يوفر هذا التكرار الهندسي هامش أمان بالغ الأهمية أثناء عمليات الرفع المعقدة ذات الحمولة العالية. إذا فشل أحد المسارات الداخلية بسبب تلف موضعي أو حمل زائد، فإن المسارات السليمة المتبقية تحتفظ بقوة متبقية كافية لمنع حدوث هبوط كارثي فوري. يتيح ذلك لطاقم الحفر إيقاف المصعد بأمان وخفض الحمولة إلى الأرض. تتضمن العديد من التصميمات متعددة المسارات أيضًا خيوط الألياف الضوئية أو خيوط مؤشر التحميل الزائد التي تبرز من السترة. إذا كانت القاذفة محملة بشكل زائد، تنغلق خيوط المؤشر هذه وتتراجع داخل الغطاء، مما يوفر تحذيرًا مرئيًا واضحًا بأن المعدات قد تعرضت للخطر.

يتم توصيل سعة التحميل بصريًا من خلال نظام ترميز الألوان المتوافق مع معايير الصناعة. تشمل الألوان القياسية اللون الأرجواني، والأخضر، والأصفر، والأسمر، ويتوافق كل منها مع نطاق حمولة معين. يسمح هذا النظام للعاملين في الحفر ومفتشي السلامة بالتعرف بسرعة على السعة العامة للمعدات من مسافة بعيدة. ومع ذلك، رموز الألوان هي مجرد وسيلة مساعدة بصرية. إن بطاقة تعريف الشركة المصنعة المرفقة بالقاذفة هي التحقق القانوني الوحيد من حد حمل العمل (WLL). إذا كانت العلامة مفقودة أو غير مقروءة، فيجب إزالة الجهاز من الخدمة على الفور، بغض النظر عن لونه.

الرافعات الدائرية مقابل الرافعات الشبكية: إطار قرار التزوير

يعتمد الاختيار بين المعدات الاصطناعية الأنبوبية والمسطحة على المرونة ومتطلبات مطابقة الحمل. تتوافق الطبيعة الأنبوبية المرنة للحلقة المستمرة بشكل جيد للغاية مع الزوايا الضيقة والأشكال غير المنتظمة. تمتلك حبال الويب المسطحة شكلاً جانبيًا صلبًا ومستطيلًا لا يتكيف بسهولة مع الأشكال الهندسية المعقدة. عند اختناقها حول حمل أسطواني، قد تنثني حمالة الويب المسطحة على نفسها، مما يتسبب في توزيع الضغط بشكل غير متساوٍ عبر عرضها. ويتجنب التصميم الأنبوبي هذا الطي تمامًا، ويحافظ على قبضة ثابتة بغض النظر عن محيط الحمولة.

تختلف ديناميكيات التآكل بشكل كبير بين التصميمين. تعرض حبال الويب أليافها الحاملة مباشرة للحمل وأجهزة التثبيت. يؤدي أي تآكل أو قطع أو احتكاك سطحي إلى إضعاف قدرة الرفع الخاصة بحمالة الويب بشكل مباشر. وعلى النقيض من ذلك، يحمي تصميم الحلقة المستمرة الألياف الأساسية الحاملة داخل سترة مضحية. لا تؤثر الاحتكاكات السطحية على السترة على الفور على الخيوط الداخلية، مما يوفر حاجزًا ضد التآكل الصناعي اليومي. يمكنك سحب سترة أنبوبية عبر الخرسانة الخشنة، وعلى الرغم من أن الغطاء قد يتآكل، إلا أن الخيوط الأساسية غالبًا ما تظل دون تغيير.

يجب أن تزن قرارات الشراء التكلفة الأولية مقابل العمر التشغيلي المتوقع للمعدات. في حين أن الرافعات الشبكية المسطحة قد تقدم سعر شراء أولي أقل، فإن الطبيعة الدوارة للحلقة المستمرة غالبًا ما تؤدي إلى عمر تشغيلي أطول بكثير في بيئات الرفع عالية التردد. ونظرًا لإمكانية تغيير نقاط التآكل مع كل عملية رفع، فإن المعدات تتحلل بمعدل أبطأ، مما يقلل من تكرار الاستبدال ووقت التوقف عن العمل. غالبًا ما يجد مشرفو المعدات أن الاستثمار في التصميمات الأنبوبية يقلل من ميزانيتهم ​​السنوية لاستبدال المعدات وذلك ببساطة لأن المعدات تبقى لفترة أطول في الظروف الميدانية القاسية.

مخاطر التنفيذ والامتثال للسلامة

وضع الفشل الأساسي للتزوير الاصطناعي هو القطع تحت التوتر. لا يمكن المبالغة في التأكيد على الحاجة الماسة لحماية الحافة. توفر الألياف الاصطناعية مقاومة صفرية للحواف الحادة عند تحميلها. لا ينبغي أبدًا استخدام الرافعات المستديرة على الحواف الحادة أو الكاشطة أو غير المحمية بدون أكمام مصممة هندسيًا مقاومة للقطع أو وسادات زاوية شديدة التحمل. يتم تعريف "الحافة الحادة" ليس فقط على أنها حافة حلاقة، ولكن أي حافة نصف قطرها أصغر من المواصفات المطلوبة للقاذفة المستخدمة. حتى الحافة الباهتة للشعاع I يمكن أن تقطع سترة صناعية محملة بالكامل في ثوانٍ.

تملي القيود البيئية مكان وكيفية نشر المعدات. مواد البوليستر القياسية لها حد أقصى لدرجة الحرارة يبلغ 194 درجة فهرنهايت (90 درجة مئوية). يؤدي التعرض لمصادر حرارة أعلى من هذا الحد إلى ذوبان الألياف أو اندماجها أو فقدان قوة الشد. بالإضافة إلى ذلك، يؤدي التعرض للأشعة فوق البنفسجية لفترة طويلة إلى تحلل الألياف الاصطناعية بمرور الوقت، مما يجعلها هشة. يجب على عمال الحفر أيضًا التحقق من عدم التوافق الكيميائي، حيث أن بعض المذيبات أو مواد التبييض أو الأحماض المركزة سوف تدمر الخيوط الحاملة بسرعة. قم دائمًا بتخزين المعدات الاصطناعية في خزانة باردة وجافة ومظلمة عندما لا تكون قيد الاستعمال.

يعد الالتزام الصارم بمعايير التفتيش الخاصة بـ OSHA و ASME B30.9 أمرًا إلزاميًا. يجب على عمال الحفر إجراء فحص ما قبل الاستخدام قبل كل مصعد. يجب على المفتش البحث عن مؤشرات تلف محددة تؤثر على السلامة الهيكلية للمعدات.

1. تحقق من وجود علامة الشركة المصنعة ووضوحها، مع التأكد من ذكر WLL بوضوح.

2. افحص طول السترة بالكامل بحثًا عن أي ثقوب أو تمزقات أو عقبات تكشف الخيوط الأساسية الداخلية.

3. تحقق من وجود أي دليل على وجود حروق حمضية أو كاوية، والتي تظهر على شكل بقع متغيرة اللون أو هشة.

4. ابحث عن ذوبان أو تفحم أو تناثر اللحام على الغلاف.

5. تحسس على طول القاذفة بحثًا عن البقع الصلبة أو المناطق الهشة التي تشير إلى تلف الحرارة الداخلية أو التحلل الكيميائي.

6. افحص الغرز الموجودة على الغطاء للتأكد من عدم وجود خيوط مكسورة أو متآكلة.

إذا كانت الخيوط الأساسية مرئية من خلال السترة، فإن القاذفة ميتة. لا توجد عملية إصلاح للنواة المخترقة. يجب قطع المعدات إلى نصفين لمنع إعادة استخدامها عن طريق الخطأ وإلقائها في سلة المهملات.

لضمان التنفيذ الآمن، راجع مخططات الحمل المحددة الخاصة بالشركة المصنعة لتقليل الزوايا. قم بمراجعة تطبيقات الرفع الحالية لديك لتحديد مخاطر الحواف المحتملة والحصول على الحماية المناسبة المقاومة للقطع. بالنسبة للحمولة القصوى أو المصاعد بالغة الأهمية، اتصل بأخصائي معدات معتمد لتصميم تكوينات مخصصة للرافعات متعددة المسارات.

التعليمات

س: ما الفرق بين حبال الويب والحبال المستديرة؟

ج: تتميز حبال الويب ببنية مسطحة ومنسوجة حيث تتعرض الألياف الحاملة للحمل مباشرة. تستخدم الرافعة المستديرة سترة أنبوبية تحيط بالخيوط الأساسية الحاملة للحمل وتحميها. يوفر التصميم الأنبوبي مرونة أكبر ويتوافق بشكل أفضل مع الأشكال غير المنتظمة.

س: هل يمكن استخدام حبال مستديرة من البوليستر في وصلة الاختناق؟

ج: نعم، فهي فعالة للغاية في وصلات التضييق لأن طبيعتها المرنة تسمح لها بالإمساك بالحمل بإحكام. ومع ذلك، فإن استخدام وصلة الجر الخانقة يقلل بشكل كبير من حد حمل العمل مقارنة بالوصلة العمودية. راجع دائمًا علامة الشركة المصنعة لمعرفة سعة الاختناق.

س: كيف تعرف متى تتقاعد حبال مستديرة؟

ج: أوقف تشغيل الجهاز على الفور إذا كانت علامة الشركة المصنعة مفقودة أو غير مقروءة. تشمل معايير الرفض الحاسمة الأخرى وجود ثقوب أو تمزقات في السترة تكشف الخيوط الأساسية، أو الحروق الكيميائية، أو الانصهار، أو التفحم، أو الخياطة المكسورة في الغطاء.

س: ما هي الأغلال الأفضل للرافعات المستديرة؟

ج: الأغلال من نوع القوس هي الأجهزة المفضلة. يستوعب الجرس المستدير الواسع للأغلال من نوع القوس العرض المسطح للمادة الاصطناعية تحت الحمل، مما يمنع التكتل والقرص الذي يحدث عند استخدام الأغلال الضيقة من النوع الدبوس.

س: ما هي نسبة D/d للرافعات المستديرة؟

ج: نسبة D/d هي قطر جهاز التثبيت (D) مقسومًا على القطر الاسمي للقاذفة (d). الحفاظ على نصف قطر الانحناء المناسب يمنع الخيوط الداخلية من الانحناء بشكل حاد للغاية، مما قد يسبب توترًا غير متساوٍ وفشلًا مبكرًا للألياف.

س: هل الرافعات المستديرة آمنة لرفع الأحمال الثقيلة؟

ج: نعم، لقد تم تصميمها للقدرات القصوى. توفر التصميمات متعددة المسارات نوى حاملة زائدة عن الحاجة لمزيد من الأمان أثناء المصاعد الثقيلة. ومع ذلك، فهي شديدة التعرض للقطع ويجب استخدامها دائمًا مع حماية الحواف الهندسية.

س: ماذا تعني الألوان الموجودة على القاذفة المستديرة؟

ج: تمثل الألوان نظام ترميز متوافقًا مع معايير الصناعة يُستخدم للتعرف بسرعة على السعة العامة للمعدات. على الرغم من أنها مفيدة للتعرف البصري السريع، إلا أن علامة الشركة المصنعة هي التحقق القانوني الوحيد من حد حمل العمل.
