الرفع العلوي يترك هامشًا صفرًا للخطأ. عند نقل أطنان من المواد المعلقة، يؤدي فشل المعدات إلى حوادث سلامة كارثية، وعقوبات تنظيمية، وتوقف التشغيل. في مركز هذه العملية توجد حبال الرفع ، وهي الرابط الأساسي بين الحمولة والرافعة.
تمثل مطابقة معدات التجهيز الصحيحة مع ملفات تعريف الحمل المحددة والظروف البيئية وتكوينات وصلة الجر تحديًا هندسيًا معقدًا. إن استخدام المادة الخاطئة أو التقليل من تقدير القوى الديناميكية يعرض السلامة على الفور للخطر. يجب على عمال الحفر تقييم التوتر والزوايا والقيود المادية لضمان بقاء الحمولة آمنة منذ لحظة مغادرتها الأرض.
يوفر هذا الدليل إطارًا شاملاً لتقييم واختيار وتنفيذ معدات التجهيز الصحيحة. من خلال فهم خصائص المواد وحدود حمل العمل (WLL) ومعايير الامتثال الصارمة للصناعة، يمكنك تنفيذ عمليات رفع آمنة وفعالة ومتوافقة.
تملي المادة التطبيق: تمتلك كل من الرافعات الاصطناعية والحبال السلكية والسلاسل المصنوعة من السبائك خصائص حرارية وكيميائية ومقاومة للتآكل تحدد مدى ملاءمتها لبيئات تشغيلية محددة.
السعة ديناميكية: حد حمل العمل (WLL) للقاذفة ليس ثابتًا؛ يتقلب بشكل كبير بناءً على نوع وصلة الجر (عمودي، أو خانق، أو سلة) وزاوية الرفع.
الامتثال إلزامي: الالتزام الصارم بمعايير ASME B30.9 وOSHA لعمليات التفتيش اليومية ووضع العلامات المناسبة ومعايير الإزالة من الخدمة غير قابل للتفاوض لتخفيف المسؤولية.
تعد حماية الحواف أمرًا بالغ الأهمية: تتطلب الرافعات الاصطناعية حماية حافة هندسية لمنع الفشل الكارثي الناتج عن القطع أو الاحتكاك تحت التوتر.
تعمل حبال الرفع كجهاز ربط يربط الحمل بجهاز الرفع. سواء تم ربطها بخطاف الرافعة، أو الرافعة، أو ملحق الرافعة الشوكية، أو عارضة الرفع، فيجب نقل وزن الحمولة بأمان إلى آلية الرفع دون تشوه هيكلي.
نادرا ما تعمل الرافعات في عزلة. وهي تتفاعل مع مكونات الاتصال مثل الروابط الرئيسية والأغلال والخطافات ونقاط المرفقات المتخصصة. إن التوافق بين القاذفة وجهاز الوصل هذا هو الذي يحدد نجاح عملية الرفع. تتسبب التركيبات غير المتطابقة في توزيع الضغط بشكل غير متساوٍ، مما يؤدي إلى التآكل المبكر أو الفشل المفاجئ. على سبيل المثال، يؤدي وضع حبال شبكية صناعية عريضة في قيد ضيق إلى ضغط القماش، مما يؤدي إلى تركيز الحمل على الحواف الخارجية وتقليل قوته الفعالة بشكل كبير.
يحكم مفهوم حد حمل العمل (WLL) جميع عمليات الرفع. تمثل WLL الحد الأقصى للكتلة أو القوة التي يُسمح لمعدات التجهيز بدعمها في الخدمة العامة. يتضمن هذا الحد عوامل تصميم محددة لمراعاة القوى الديناميكية، وتحميل الصدمات، والتدهور الطفيف للمواد. إن تجاوز الحد الأدنى من المسؤولية يضمن الإرهاق الهيكلي ويدعو إلى الفشل الفوري.
تفرض معايير الصناعة عوامل تصميم محددة (عوامل السلامة) بناءً على المواد المستخدمة. تضمن هذه العوامل وجود حاجز بين WLL وقوة الكسر الفعلية للمعدات.
مادة حبال | عامل التصميم القياسي (ASME B30.9) | معنى |
|---|---|---|
حزام اصطناعي | 5:1 | قوة الكسر هي 5 أضعاف WLL |
جولة الاصطناعية | 5:1 | قوة الكسر هي 5 أضعاف WLL |
حبل الأسلاك | 5:1 | قوة الكسر هي 5 أضعاف WLL |
سلسلة سبائك | 4:1 | قوة الكسر هي 4 أضعاف WLL |
يتطلب تقييم القاذفة وضع معايير نجاح صارمة قبل بدء عملية الرفع. يجب عليك تحليل إجمالي وزن الحمولة وتحديد مركز الثقل بدقة. يؤدي رفع الحمولة باستخدام مركز ثقل معاكس باستخدام أرجل حبال متساوية الطول إلى تحول الحمولة واحتمال الانخفاض. تحدد هشاشة الحمل المواد المطلوبة، بينما تحدد القيود البيئية مثل الحرارة والمواد الكيميائية والحواف الحادة إجراءات الحماية اللازمة.

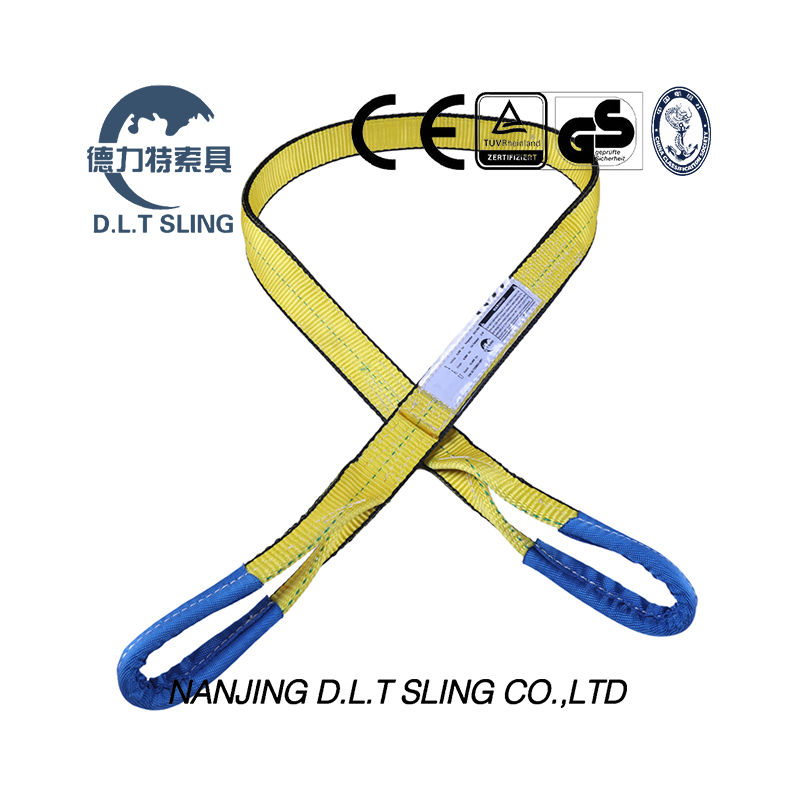

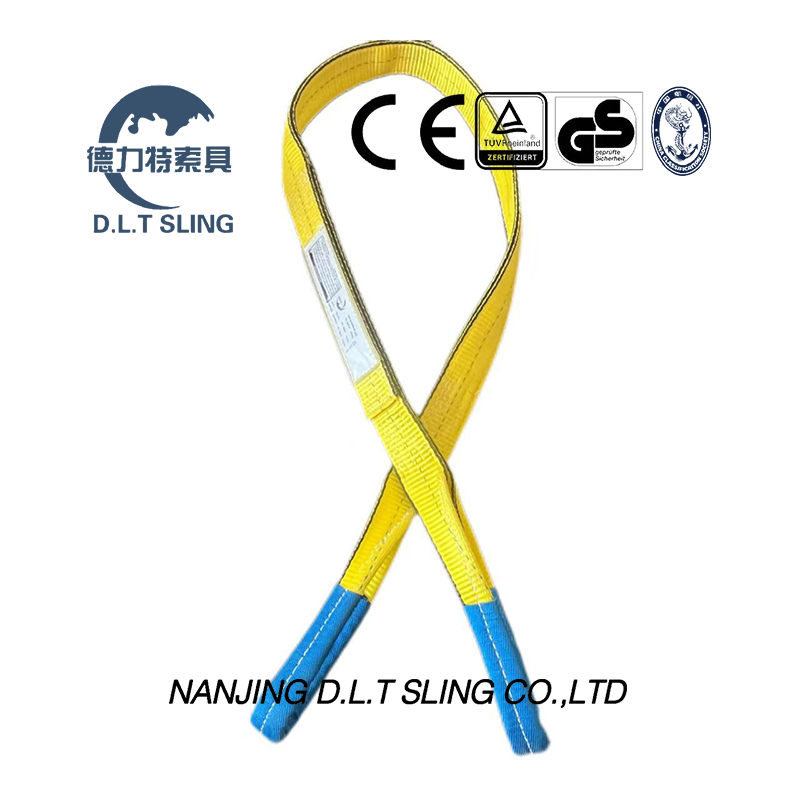

تتميز حبال التنجيد بمظهر مسطح من القماش الصناعي المنسوج، وعادةً ما يتم تصنيعها من النايلون أو البوليستر. يعطي هذا التصميم الأولوية للمرونة وحماية الحمل، ويتوافق بسهولة مع شكل الجسم المرفوع مع توزيع الوزن على مساحة سطحية أوسع.
تتكيف اختلافات التكوين مع احتياجات التجهيز المختلفة. توفر العين المسطحة والعين (النوع 3) تصميمًا متعدد الاستخدامات مع وجود عيون على كلا الطرفين في نفس المستوى. تتميز العين الملتوية (النوع 4) بعيون ملتوية بزاوية 90 درجة، مما يشكل مظهرًا أفضل لوصلات التضييق وملحقات الخطاف. يوفر التكوين الذي لا نهاية له (النوع 5) حلقة مستمرة، مما يسمح لجهاز الحفر بتدوير نقاط التآكل وإطالة عمر الجهاز.
تتفوق هذه الرافعات عند التعامل مع الأجزاء عالية التشطيب، والأحمال الدقيقة أو غير المستوية، والسيناريوهات التي تتطلب معدات خفيفة الوزن وسهلة التعامل معها. تمنع المادة الناعمة الخدش والتلف الذي يلحق بالأسطح الحساسة مثل الفولاذ المُشكَّل أو المكونات المطلية أو هياكل الألياف الزجاجية.
الحزام الصناعي له مقايضات ملحوظة. إنه شديد التأثر بالجروح والتآكل وتدهور الأشعة فوق البنفسجية. تطبق قيود صارمة على درجات الحرارة؛ لا يمكن أن تتجاوز درجة حرارة المواد الاصطناعية القياسية 194 درجة فهرنهايت (90 درجة مئوية). إنها تتطلب فحصًا متكررًا وحماية إلزامية للحواف عند رفع الأحمال بزوايا حادة أو أسطح خشنة.
تتكون الرافعة المستديرة من حلقات متواصلة من الخيوط الاصطناعية الحاملة والمغلفة في سترة منسوجة أنبوبية واقية. يوفر هذا البناء قوة هائلة مع الحفاظ على مظهر خارجي ناعم ومرن.
إنها مثالية لرفع الأحمال الثقيلة والهشة، والأشياء الأسطوانية، وتنفيذ تطبيقات نقاط الاختناق الضيقة. يتوافق التصميم الأنبوبي بإحكام حول الحمل، مما يوفر قبضة وثباتًا ممتازين. نظرًا لأن الخيوط الأساسية مستقلة عن الغلاف الخارجي، فيمكنها التحول والتكيف مع محيط الحمل، مما يوفر توزيعًا فائقًا للحمل مقارنة بالحزام المسطح.
تتضمن المقايضة الأولية صعوبة الفحص. تخفي السترة الواقية الخارجية تلف الخيوط الداخلية الحاملة. يجب على عمال الحفر إجراء فحوصات لمسية صارمة، أو الشعور بالكتل أو المنخفضات أو البقع الصلبة التي تشير إلى وجود خيوط داخلية مكسورة. وهي تشترك في نفس القيود الحرارية والكيميائية مثل الحزام الصناعي المسطح.
توفر الرافعات المستديرة مرونة فائقة، وقدرات ممتازة على حمل الأحمال، ونسب قدرة إلى وزن عالية بشكل استثنائي، مما يجعلها عنصرًا أساسيًا في البناء الثقيل، وتوليد الطاقة، والتصنيع.
تستخدم حبال سلسلة السبائك سلاسل فولاذية عالية القوة، على وجه التحديد من الدرجة 80 أو 100 أو 120. تم تصميم هذا المظهر الجانبي القوي للبيئات الصناعية الأكثر تطلبًا حيث تفشل المواد الاصطناعية على الفور.
إنها الاختيار القياسي لبيئات الخدمة القاسية، والمسابك، ومصانع الصلب، والإنشاءات الصناعية الثقيلة، والأحمال ذات الحواف الحادة والكاشطة. تتحمل الرافعات المتسلسلة الاعتداء الجسدي والتأثيرات الشديدة والسحب عبر الأسطح الخشنة.
تشتمل المفاضلات على وزن كبير، مما يجعل من الصعب التعامل معها يدويًا. إنها تحمل تكلفة شراء أولية عالية ويمكنها بسهولة سحق الأحمال الحساسة أو خدشها أو تشويهها بسبب الوصلات الفولاذية الصلبة. يجب على عمال الحفر توخي الحذر عند رفع الأجزاء الآلية أو المعادن الناعمة بسلسلة عارية.
توفر حبال سلسلة السبائك أعلى مستويات المتانة والتحمل لدرجة الحرارة. تعمل بأمان حتى 400 درجة فهرنهايت دون تقليل السعة ويمكن خفض طاقتها للاستخدام حتى 1000 درجة فهرنهايت. إنها قابلة للإصلاح بالكامل؛ يمكن استبدال الوصلات أو الخطافات التالفة بمنشآت معتمدة، مما يطيل عمرها التشغيلي بشكل كبير.
تتميز حبال الحبل السلكي بأسلاك مضفرة من الكربون أو الفولاذ المقاوم للصدأ ملفوفة حول قلب حبل سلكي مستقل (IWRC). يخلق هذا البناء أداة رفع قوية وشبه صلبة تعمل على سد الفجوة بين مرونة المواد الاصطناعية ومتانة السلسلة.
إنها مثالية للرفع اليومي القوي في البناء والبيئات البحرية والتصنيع الثقيل. يتعامل الحبل السلكي مع الظروف الكاشطة بشكل جيد ويوفر قدرة رفع كبيرة. يوفر البناء متعدد الأسلاك التكرار. إذا انكسر أحد الأسلاك الخارجية، فإن الأسلاك المتبقية تستمر في دعم الحمل.
الحبل السلكي عرضة للالتواء والسحق والتآكل الذي لا رجعة فيه. بمجرد ثني الحبل السلكي، يتضرر الهيكل الداخلي بشكل دائم، ويجب إزالة القاذفة من الخدمة. ومع تآكل الحبل، تتطور الأسلاك المكسورة المعروفة باسم "خطافات الصيد"، مما يمثل مخاطر ثقب شديدة للعاملين في المعدات الذين يتعاملون مع المعدات.
توفر حبال الحبل السلكي توازنًا ممتازًا بين القوة والمرونة والتكلفة. إنها توفر علامات تحذيرية مرئية للتعب، مثل الأسلاك الخارجية المكسورة، مما يسمح لعمال الحفر بتحديد التآكل قبل حدوث فشل كارثي.
تشتمل وصلة الجر العمودية على رفع الخط المباشر، حيث تتدلى القاذفة بشكل مستقيم من الخطاف إلى الحمولة. يوفر هذا التكوين 100% من حد حمل العمل الأساسي. يجب أن يكون الحمل متوازنًا تمامًا، ويجب أن تكون نقطة التثبيت أعلى مركز الجاذبية مباشرة لمنع التأرجح.
تتطلب وصلة الاختناق لف القاذفة حول الحمل وتمريرها من خلال نفسها. تعمل هذه الطريقة على تقليل سعة خط الأساس، عادةً بنسبة 20-25%، وذلك بسبب الضغط المركز عند نقطة الاختناق والاحتكاك مع الحمل. تؤثر زاوية الاختناق أيضًا على السعة؛ تتطلب زاوية الاختناق الأقل من 120 درجة مزيدًا من التخفيض.
تعمل وصلة ربط السلة على حمل الحمولة مع ربط كلا الطرفين بالخطاف. يضاعف هذا الإعداد بشكل فعال WLL للوصلة الرأسية، بشرط أن تظل الأرجل عمودية تمامًا عند 90 درجة. إذا كانت الأرجل مائلة، تنخفض السعة بناءً على زاوية الرافعة.
تملي حسابات زوايا الرافعة سلامة التلاعب. يؤدي تقليل الزاوية بين ساق القاذفة والمستوى الأفقي إلى زيادة التوتر على القاذفة بشكل كبير. تعمل الزاوية البالغة 30 درجة على مضاعفة التوتر مقارنةً بالرفع الرأسي، مما يتطلب تخفيضًا شديدًا لـ WLL لمنع الفشل.
زاوية الرافعة (أفقية) | مضاعف التوتر (عامل زاوية التحميل) | التخفيض الفعال للقدرة |
|---|---|---|
90 درجة | 1.000 | 0% (السعة الكاملة) |
60 درجة | 1.155 | ~13% تخفيض |
45 درجة | 1.414 | ~30% تخفيض |
30 درجة | 2.000 | تخفيض 50% |
يتطلب التعامل مع الأحمال غير المتماثلة وغير المستوية حسابًا دقيقًا. يجب على عمال الحفر تحديد مركز الجاذبية وضبط أطوال الرافعة لضمان رفع المستوى. يجب تكوين إعدادات الأرجل المتعددة بحيث يتم توزيع الحمل بشكل صحيح.
تحديد الوزن الإجمالي للحمولة.
تحديد موقع مركز الثقل الدقيق (CG).
حدد المسافة من CG إلى كل نقطة اختيار.
احسب الشد على كل رجل حبال فردية بناءً على الزاوية والمسافة من CG.
حدد المعدات ذات مستوى المقاومة المرن (WLL) الذي يتجاوز أعلى شد محسوب على أي ساق واحدة.
تؤثر القيود الحرارية بشكل كبير على الاختيار. توفر سلاسل السبائك مقاومة عالية للحرارة، مما يجعلها مناسبة للمسابك ومصانع الصلب. تتميز الأشرطة الاصطناعية والرافعات الدائرية بنقاط انصهار منخفضة وسوف تفشل بشكل كارثي إذا تعرضت للحرارة الشديدة أو تناثر اللحام أو اللهب المباشر.
يتطلب التعرض للمواد الكيميائية مطابقة دقيقة للمواد. تتفاعل المواد المختلفة بعنف مع مركبات كيميائية معينة، مما يؤدي إلى تدهور سريع في قوة الشد.
مادة | مقاومة الأحماض | مقاومة القلويات | مقاومة الأشعة فوق البنفسجية |
|---|---|---|---|
نايلون | ضعيف (يتحلل بسرعة) | جيد | عادل (يتحلل مع مرور الوقت) |
البوليستر | جيد | ضعيف (يتحلل بسرعة) | جيد |
سلسلة سبائك | ضعيف (يتآكل) | ممتاز | ممتاز |
حبل الأسلاك | ضعيف (يتآكل) | جيد | ممتاز |
تعتبر حماية التآكل والحافة من الضروريات المطلقة. عند رفع الأحمال ذات الحواف الحادة أو الكاشطة، خاصة مع المواد الاصطناعية، يجب على عمال الحفر استخدام حماية القطع الهندسية. تعمل الأكمام ومنصات الزوايا وواقيات الحواف المغناطيسية على منع الحمولة من التقطيع عبر الألياف المشدودة. الورق المقوى أو الخرق أو خراطيم الحريق القديمة لا تعتبر مؤهلة كحماية هندسية للحواف وتنتهك معايير السلامة.
الإطار التنظيمي الذي يحكم رفع النفقات العامة صارم. تحدد ASME B30.9 وOSHA 1910.184 المتطلبات الأساسية للتصنيع والاستخدام والفحص. يضمن الامتثال السلامة التشغيلية والحماية القانونية من المسؤولية.
تحديد الهوية ووضع العلامات إلزامية. يجب أن تتميز كل حمالة بعلامة الشركة المصنعة الواضحة والمتينة التي تعرض WLL لكل نوع من أنواع وصلة الجر، والمواد، والحجم، وبيانات إمكانية التتبع. يجب إزالة المعدات غير المميزة أو غير المقروءة على الفور من الخدمة، بغض النظر عن حالتها المادية.
بروتوكولات التفتيش قبل الاستخدام تمنع وقوع الحوادث. يجب على عمال الحفر اتباع قائمة مراجعة صارمة للإزالة من الخدمة قبل كل نوبة عمل.
تأكد من أن بطاقة التعريف موجودة ومقروءة بالكامل.
افحص المواد الاصطناعية للتأكد من عدم وجود حروق حمضية، أو ذوبان، أو عقبات، أو ثقوب، أو تمزقات، أو غرز مكسورة.
افحص السلسلة للتأكد من عدم وجود وصلات طويلة أو حفر أو خطافات منحنية أو صدأ شديد.
افحص الحبل السلكي بحثًا عن الأسلاك المكسورة أو التواء أو التكسير أو حبس الطيور أو النتوء الأساسي.
تحقق من جميع أجهزة الوصل (الخطافات والحلقات) بحثًا عن التشوه أو التآكل أو فقدان مزالج الأمان.
التخزين والصيانة المناسبة يطيل عمر المعدات. قم بتخزين المعدات في مناطق نظيفة وجافة وجيدة التهوية. حماية المواد التركيبية من التدهور الناتج عن الأشعة فوق البنفسجية عن طريق تخزينها بعيدًا عن أشعة الشمس المباشرة. احتفظ بجميع المعدات بعيدًا عن الأرض لمنع تراكم الرطوبة والتعرض للمواد الكيميائية والأضرار الميكانيكية التي تسببها المركبات أو الآلات الثقيلة.
قم بمراجعة مخزون المعدات الحالي الخاص بك على الفور للتأكد من أن جميع العلامات واضحة وأن المعدات تلبي معايير فحص OSHA/ASME.
تنفيذ سياسة إلزامية لحماية الحواف لجميع المصاعد التي تحتوي على مواد صناعية وحواف تحميل حادة.
استشر مهندس تجهيزات معتمدًا لحساب القوى الديناميكية ومركز الثقل للمصاعد المعقدة أو غير المتماثلة أو الثقيلة بشكل غير عادي.
قم بإنشاء منطقة تخزين مخصصة يمكن التحكم في مناخها لمنع تدهور الأشعة فوق البنفسجية والتلوث الكيميائي لأجهزة المعدات الخاصة بك.
ج: حبال الحزام عبارة عن نسيج صناعي منسوج ومسطح يوفر مساحة سطحية واسعة لتوزيع الأحمال. تتكون الرافعة المستديرة من حلقات متواصلة من الخيوط الاصطناعية المغطاة بغلاف أنبوبي، مما يوفر مرونة فائقة وقبضة للأحمال الأسطوانية أو الثقيلة.
ج: تحتوي الرافعات من النوع 3 على عيون تستقر في نفس مستوى جسم الرافعة، مما يجعلها متعددة الاستخدامات لمختلف نقاط الربط. تتميز الرافعات من النوع 4 بعيون ملتوية بزاوية 90 درجة، مما يوفر ملاءمة أفضل لخطافات الرافعة وتحسين الأداء في وصلات التضييق.
ج: يتم تحديد السعة من خلال قراءة علامة تعريف الشركة المصنعة، والتي تسرد حد حمل العمل (WLL) للوصلات الرأسية والخنق والسلة. يجب عليك أيضًا حساب التخفيضات بناءً على زاوية الرافعة المحددة المستخدمة أثناء الرفع.
ج: قم بإزالة القاذفة من الخدمة على الفور إذا كانت بطاقة التعريف مفقودة أو غير مقروءة. تشمل معايير الإزالة الأخرى القطع أو الثقوب أو الحروق الحمضية أو الذوبان أو الخياطة المكسورة أو الأجهزة المطولة أو التآكل الشديد.
ج: بشكل عام، لا. لا ينبغي استخدام الرافعات الاصطناعية المصنوعة من النايلون والبوليستر في البيئات التي تتجاوز 194 درجة فهرنهايت (90 درجة مئوية). التعرض لدرجات حرارة أعلى يسبب الذوبان والفشل الكارثي.
ج: مع انخفاض الزاوية بين ساق القاذفة والمستوى الأفقي، يزداد التوتر الواقع على القاذفة بشكل كبير. تتطلب الزاوية السفلية تخفيضًا كبيرًا (تخفيضًا) في حد حمل العمل الفعال للقاذفة للحفاظ على السلامة.
