يتطلب رفع الأحمال الثقيلة أو الباهظة الثمن أو الهشة معدات لا يكون الفشل فيها خيارًا. إن الواقع عالي المخاطر للتجهيزات الصناعية يعني أن كل عملية رفع، وحركة، ووضع تتطلب دقة مطلقة. يؤدي تحديد معدات الرفع الخاطئة إلى مخاطر شديدة على مستوى التشغيل والسلامة. أنت تخاطر بتلف الحمل الموضعي، وتشويه السطح، والسقوط الكارثي، وعدم الامتثال الصارم لمعايير OSHA أو ASME. عندما تفشل مكونات المعدات، فإن العواقب تهدد سلامة الموقع والجداول الزمنية للمشروع بشكل مباشر. وللتخفيف من هذه المخاطر، يستخدم محترفو المعدات حبال الحزام كحل اصطناعي متعدد الاستخدامات وعالي القوة. على عكس السلاسل الصلبة أو الحبال السلكية الكاشطة، توفر الرافعات الاصطناعية المرونة والقوة وحماية الحمل. يوفر هذا الدليل الفني إطارًا لاختيار المادة والتكوين والسعة الصحيحة لتطبيقات رفع محددة.
تملي خصوصية المادة التطبيق: يعتمد الاختيار بين حبال الرفع المصنوعة من البوليستر والنايلون كليًا على متطلبات التمدد والتعرض للمواد الكيميائية (الأحماض مقابل القلويات).
أنواع وصلات الجر لتغيير السعة: حد حمل العمل (WLL) ليس ثابتًا؛ يتقلب بشكل كبير بناءً على ما إذا كان يتم استخدام وصلة جر عمودية أو خانقة أو سلة.
حماية الحافة غير قابلة للتفاوض: السبب الرئيسي لفشل الرافعة الاصطناعية هو القطع والتآكل من حواف الحمل غير المحمية.
توافق واجهة الأجهزة: يتطلب توصيل رافعات العين والعين بالأغلال من النوع القوسي أو الدبوس مطابقة فيزيائية دقيقة لمنع التجميع الهيكلي والتآكل المتسارع.
معايير الامتثال الصارمة: يعد الالتزام بمعايير الفحص والإزالة ASME B30.9 أمرًا إلزاميًا للسلامة التشغيلية وتخفيف المسؤولية.

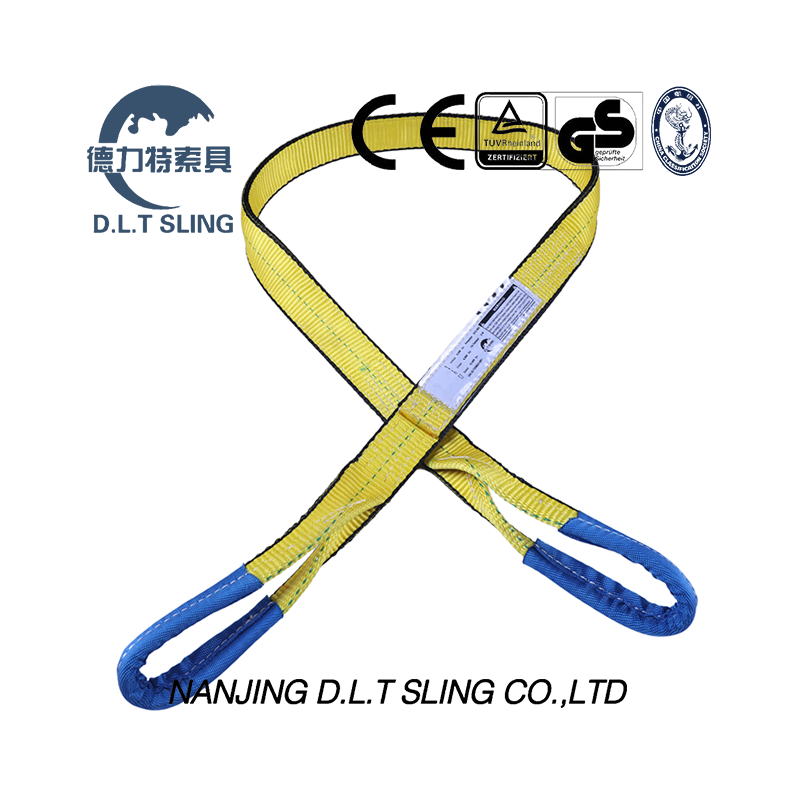

إن حبال الحزام الصناعي عبارة عن حزام رفع مرن وعالي القوة منسوج من ألياف صناعية. قام المصنعون بتصميم هذه الأشرطة خصيصًا لرفع الأحمال الثقيلة وتحريكها وخفضها بأمان. يتكون التشريح الهيكلي من جسم منسوج مسطح يتكون من خيوط السداة واللحمة الحاملة. تعمل خيوط السداة بشكل طولي وتحمل شد الحمل الفعلي. تعمل خيوط اللحمة بشكل عرضي، وتربط خيوط السداة معًا وتوفر مقاومة للتآكل. تعمل العيون المقواة كنقاط تحمل أساسية لتوصيلات الأجهزة. غالبًا ما تحمي الأكمام الواقية الألياف الأساسية من الاحتكاك الموضعي. تتميز كل حبال متوافقة بعلامة تعريف إلزامية للشركة المصنعة توضح تفاصيل مواصفاتها.
إن فهم مصطلحات الصناعة يحافظ على عمليات التزوير آمنة. يجب أن تعرف هذه الاختصارات:
WLL: حد حمل العمل. يشير هذا إلى الحد الأقصى للحمل المسموح به في ظل ظروف وصل معينة.
SF: عامل التصميم/السلامة. وهذا عادةً ما يكون 5:1 لرافعات الحزام الاصطناعية وفقًا لمعايير ASME B30.9.
EE: تكوين العين والعين. تتميز هذه الرافعات بحلقات في كلا الطرفين.
AR: تكوين لا نهاية له. هذه تشكل حلقة اصطناعية مستمرة.
توفر آليات توزيع الحمل للقاذفة الاصطناعية المسطحة مزايا ميدانية متميزة. تعمل مساحة السطح الواسعة على تقليل الضغط الموضعي على الأحمال الهشة أو المطلية أو النهائية. ونحن نرى هذا باستمرار عند رفع أغطية المضخات الآلية أو حاويات المولدات المطلية. وهذا يتناقض بشكل حاد مع نقاط الضغط المركزة الناتجة عن الحبال السلكية أو السلاسل الفولاذية. السلاسل تسحق أو تخدش الأسطح الحساسة بسهولة. علاوة على ذلك، تعمل هذه الرافعات على سد الفجوة بين الأحمال الثقيلة وأجهزة الرفع الأساسية بشكل فعال. إنها تتفاعل بسلاسة مع خطافات الرافعة العلوية، والرافعات، ومرفقات الرافعة الشوكية.
لفحص تشريح معدات الرفع الخاصة بك بشكل صحيح قبل نوبة العمل، اتبع هذا التسلسل المرقّم:
حدد موقع علامة الشركة المصنعة وتحقق منها للتأكد من وضوحها وتقييمات WLL.
قم بتشغيل يديك العاريتين على طول الجسم المسطح بالكامل لتشعر بوجود جروح مخفية أو حطام مدمج.
افحص نقاط التحمل داخل العين للتأكد من عدم وجود تآكل شديد أو ألياف منصهرة.
تحقق من خياطة الوصلة الحاملة بحثًا عن خيوط مكسورة أو مسحوبة.
افحص أي جهاز متصل للتأكد من عدم وجود تشوه أو حفر أو تناثر اللحام.
إن اختيار المادة الاصطناعية الصحيحة يفرض النجاح التشغيلي. تتميز حبال الرفع المصنوعة من البوليستر بخاصية استطالة منخفضة. يمتد حوالي 3% من سعته المقدرة. هذا الحد الأدنى من التمدد يجعله مثاليًا للمناطق ذات الارتفاع المنخفض والرفع الدقيق. يمنع ارتداد الحمل الخطير أثناء النقل. يوفر البوليستر مقاومة عالية للبيئات الحمضية وعوامل التبييض وامتصاص الرطوبة. وهذا يمنع بشكل فعال التجمد والتعفن الجاف في التطبيقات الخارجية. نحن نستخدم البوليستر بشكل حصري تقريبًا حول مصانع البطاريات ومحطات الغسيل الحمضي.
على العكس من ذلك، تتميز حبال النايلون بخاصية استطالة أعلى. وهي تمتد عادةً من 8% إلى 10% بالسعة المقدرة. توفر هذه المرونة امتصاصًا للصدمات عند حدوث تحولات مفاجئة في الحمل أو التسارع الديناميكي. في حين يتميز النايلون بمقاومة ممتازة للبيئات القلوية، فإنه يظل عرضة بشدة للأحماض والتدهور الكيميائي. تشترك كلتا المادتين في مقايضات بيئية مماثلة فيما يتعلق بدرجة الحرارة. عادةً ما تكون الحدود القصوى عند 194 درجة فهرنهايت (90 درجة مئوية). كلاهما يعاني من تدهور تدريجي للأشعة فوق البنفسجية مع مرور الوقت عند تركهما تحت أشعة الشمس المباشرة.
متري / ميزة | حبال رفع البوليستر | حبال حزام النايلون |
|---|---|---|
استطالة في WLL | منخفض (~3%) - الأفضل من حيث الدقة | عالية (8-10%) - الأفضل لأحمال الصدمات |
المقاومة الكيميائية | ممتاز للأحماض. فقير للقلويات | ممتاز للقلويات. فقير للأحماض |
الاحتفاظ بالقوة الرطبة | 100% (لا يمتص الماء) | 85-90% (يفقد قوته عند البلل) |
الحد الأقصى لدرجة الحرارة | 194 درجة فهرنهايت / 90 درجة مئوية | 194 درجة فهرنهايت / 90 درجة مئوية |

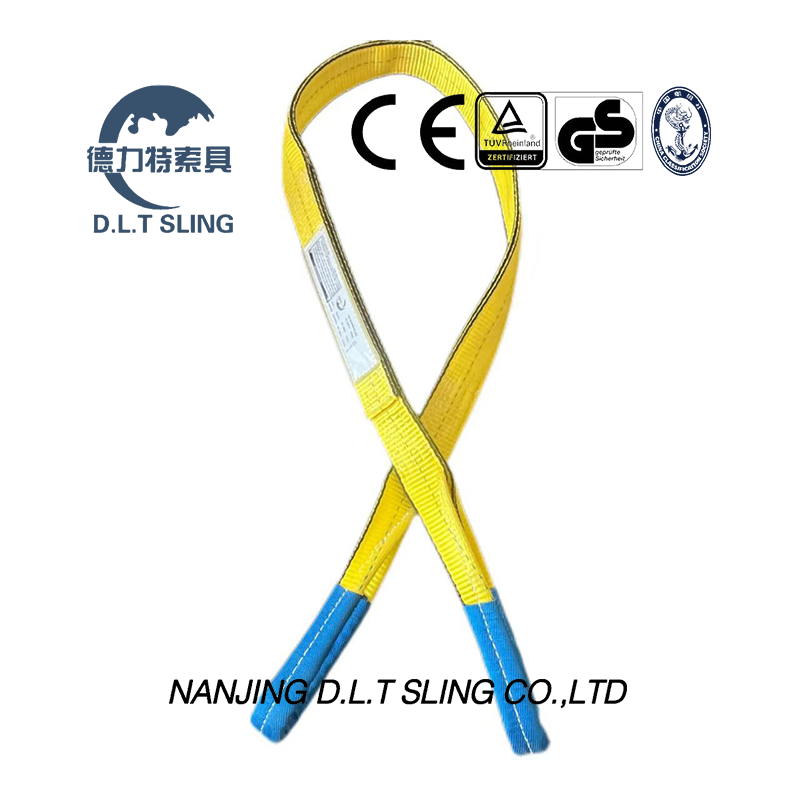

يقوم المصنعون ببناء الرافعات الاصطناعية بتكوينات مختلفة لاستيعاب سيناريوهات التزوير المتنوعة. يمثل النوع 3 والنوع 4 حبال العين والعين (EE). تسمح العين المسطحة (النوع 3) بالإزالة السهلة من أسفل الأحمال المسطحة. تعمل العين الملتوية (النوع 4) على تحسين وصلات الاختناق. توضع العيون بزاوية 90 درجة على جسم الرافعة، مما يسمح بلف أكثر إحكامًا وأمانًا حول حزم الأنابيب أو المخزون الفولاذي.
يشير النوع 5 إلى الرافعات التي لا نهاية لها (EN). هذه حلقات مستمرة من مادة اصطناعية. الميزة التشغيلية الأساسية للتكوين اللامتناهي هي القدرة على تدوير نقاط التآكل على طول الحلقة المستمرة. ومن خلال تغيير مناطق التلامس مع كل عملية رفع، تقوم أدوات الحفر بتوزيع التآكل بالتساوي. يؤدي هذا إلى إطالة عمر القاذفة بشكل كبير. تشتمل الرافعات من النوع 1 والنوع 2 على تركيبات مثلثة وقلادة. تستخدم هذه التكوينات أجهزة مدمجة من سبائك الصلب أو الألومنيوم في الأطراف لمرفقات تزوير متخصصة. وهذا يقلل من التآكل مباشرة عند خطاف الرافعة.
عرض الرافعة والطبقات تملي الأداء. تتراوح تقييمات الرقائق من الإنشاءات ذات الطبقة الواحدة إلى الإنشاءات المتعددة الطبقات. تتراوح عروض الويب عادةً ما بين 1 بوصة و12 بوصة. تؤدي إضافة الطيات إلى زيادة قدرة الرفع دون زيادة العرض بشكل متناسب. يسمح ذلك للقاذفة بالحفاظ على المرونة اللازمة للالتفاف حول الأشكال الهندسية المعقدة للحمل. توفر الرافعة المكونة من أربع طبقات قوة هائلة ولكنها تصبح صلبة، مما يجعل من الصعب خنق الأحمال ذات القطر الصغير.
عند اختيار تكوين لرفع معين، ضع في اعتبارك هذه العوامل:
تحديد وزن الحمولة ومركز الثقل.
تحديد نقاط الاتصال المتاحة على التحميل.
حدد نوع وصلة الجر المطلوبة لتثبيت الحمل.
اختر نوع الحامل (EE، أو EN، أو المجهز بالأجهزة) الذي يتوافق مع وصلة الجر.
احسب الطول المطلوب للحفاظ على زوايا الرافعة الآمنة.
يتطلب تشريح نقاط الاتصال اهتمامًا دقيقًا. يجب عليك ملاحظة كيفية تفاعل نقطة تحمل عين الرافعة مع أجهزة التثبيت. يؤدي التزاوج غير المناسب بين الألياف الاصطناعية والأجهزة الفولاذية إلى التدهور السريع. النوع القوسي، أو أغلال التثبيت، تناسب عيون الرافعة الأوسع. إنها تسمح بزوايا حبال متعددة الأرجل دون قرص جانبي. يوفر القوس المستدير مساحة واسعة. وهذا يمنع التجميع الهيكلي للألياف الاصطناعية تحت ضغط شديد.
تمثل الأغلال من النوع الدبوس، أو الأغلال المتسلسلة، قيودًا محددة. يؤدي وضع حزام صناعي مباشرة على دبوس لولبي إلى حدوث احتكاك شديد وتوليد الحرارة وتلف الألياف أثناء تغير الحمل. يجب أن يلتزم عمال الحفر بقاعدة العرض 1/3. يجب أن يكون عرض قوس أو دبوس القيد 1/3 على الأقل من عرض العين المسطحة. يمنع هذا القيد الهندسي التحميل الزائد الموضعي. يضمن توزيع الحمل بالتساوي عبر نقطة تحمل العين.
نوع الأجهزة | أفضل تطبيق | مخاطر توافق الحزام |
|---|---|---|
تكبل من نوع القوس | حبال متعددة الأرجل، عيون مسطحة واسعة | خطر منخفض إذا تم الحجم بشكل صحيح |
تكبل من نوع الدبوس | التوتر في الخط، وصلات السلسلة | ارتفاع خطر تجمع الألياف على الدبوس |
كرين هوك | المصاعد العمودية المباشرة | الازدحام إذا كان وعاء الخطاف ضيقًا جدًا |
يتم تحديد السعة الأساسية لأي حبال بواسطة وصلة الجر العمودية. يحدث هذا عندما يتم تركيب القاذفة مباشرة من خطاف الرفع إلى نقطة اتصال واحدة على الحمولة. ومع ذلك، فإن WLL ديناميكي. يعد التخفيض ضروريًا لوصلات الاختناق. الضغط الميكانيكي للحبال الذي يلتف على نفسه ويمر عبر عينه يخلق احتكاكًا وضغطًا. تفرض معايير الصناعة تقليل السعة إلى 80% من التصنيف الرأسي عند استخدام وصلة التضييق.
وعلى العكس من ذلك، فإن وصلة الجر العمودية الحقيقية تضاعف السعة. إنه يضاعف بشكل فعال (200%) WLL عن طريق توزيع الحمل على ساقين عموديتين. يتطلب ذلك أن يكون نصف قطر الانحناء للحمل كافيًا لمنع تلف الألياف. تملي حسابات شد زاوية الرافعة السلامة على المصاعد متعددة الأرجل. عندما تنخفض زوايا الرافعة إلى أقل من 60 درجة من المستوى الأفقي، يزداد التوتر على الحزام بشكل كبير. وهذا يتطلب حبالًا ذات تصنيف أعلى. يتم حساب التوتر الفعلي عن طريق قسمة وزن الحمولة على عدد الأرجل مضروبًا في جيب زاوية الرافعة الأفقية.
لحساب التوتر بدقة في الميدان، اتبع الخطوات التالية:
قياس الوزن الإجمالي للحمولة.
تحديد عدد الأرجل الحاملة.
قياس الزاوية الأفقية للرافعات.
أوجد عامل زاوية الحمل (على سبيل المثال، 1.414 لـ 45 درجة).
اضرب الحصة الرأسية للحمل بعامل الزاوية لإيجاد التوتر الفعلي لكل ساق.
تكشف مقارنة الحزام المسطح بالرافعات الدائرية عن تفضيلات التطبيق المميزة. يتفوق السطح المسطح والعريض الحامل للحزام في توزيع الوزن عبر الأسطح الحساسة. تحتوي الرافعات المستديرة على خيوط أساسية متواصلة وحاملة داخل سترة أنبوبية. إنها تتوافق بإحكام مع الأشكال غير المنتظمة ولكنها توفر رقعة اتصال أضيق. نحن نحدد حزامًا مسطحًا للأحمال المعرضة للسحق أو المصقولة للغاية حيث يمنع ملامسة مساحة السطح الضرر.
عند مقارنة الحزام الصناعي بحبل سلكي أو سلسلة، فإن المفاضلة تركز على بيئة العمل مقابل المتانة. توفر الرافعات الاصطناعية بيئة عمل فائقة، ومعالجة خفيفة الوزن، وعدم وجود خطر الصدأ، وحماية ممتازة للسطح. ومع ذلك، فإنها تضحي بالقدرة على تحمل درجات الحرارة القصوى، والمقاومة الحادة، والمتانة القوية المتأصلة في السلاسل الفولاذية أو الحبال السلكية. يقوم عمال الحفر بتقييم بيئة التحميل لتحديد خصائص المواد الأكثر أهمية بالنسبة للرفع المحدد.
التهديد الرئيسي للرافعات الاصطناعية هو قطع الحواف. وضع الفشل مفاجئ وكارثي. يعد فرض استخدام حماية الحافة الهندسية أمرًا ضروريًا. يجب عليك استخدام الأكمام الاصطناعية، أو وسادات التآكل شديدة التحمل، أو واقيات الزوايا المغناطيسية. الحلول المرتجلة مثل الورق المقوى أو خراطيم إطفاء الحرائق المهملة تنتهك بروتوكولات السلامة وتفشل تحت الضغط.
ويشكل التدهور الكيميائي والبيئي مخاطر كبيرة. في المصانع الكيميائية النشطة، أو البيئات البحرية، أو البيئات البحرية، تتضمن استراتيجيات التخفيف التخزين الجاف المناسب بعيدًا عن الأشعة فوق البنفسجية والمواد الكيميائية النشطة. إن الالتزام بمعايير الفحص والإزالة ASME B30.9 غير قابل للتفاوض. يجب إزالة الرافعات من الخدمة إذا ظهرت عليها أضرار محددة.
علامات تعريف الشركة المصنعة مفقودة أو غير قابلة للقراءة أو منفصلة.
الحروق الحمضية أو الكاوية.
ذوبان أو تفحم أو رش اللحام.
العقبات أو الثقوب أو الدموع أو الجروح.
خياطة مكسورة أو متآكلة في الوصلات الحاملة.
تغير لون الألياف أو تصلبها بسبب التحلل الكيميائي أو الأشعة فوق البنفسجية.
تعتمد فعالية وسلامة إعداد الرفع الاصطناعي بشكل كامل على مطابقة المادة والتكوين الصحيحين لهندسة الحمل المحددة وأجهزة التثبيت والظروف البيئية. إن تجاهل التوافق الكيميائي، أو حماية الحواف، أو عوامل تقليل وصلة الجر يضمن فشل المعدات. لتحسين عمليات التجهيز لديك، قم بتنفيذ الخطوات التالية:
قم بمراجعة مخزون الرفع الحالي الخاص بك للتأكد من أن جميع العلامات واضحة ومتوافقة مع ASME B30.9.
تنفيذ حماية الحواف الإلزامية هندسيًا لجميع المصاعد التي تحتوي على مواد صناعية.
قم بتوحيد استخدام الأغلال القوسية فوق الأغلال الدبوسية عند توصيل العيون المسطحة بالأجهزة.
قم بتدريب جميع أفراد المعدات على حساب زيادات التوتر بناءً على زوايا الرافعة الأفقية.
ج: لا، لا ينبغي أبدًا استخدام الرافعات الاصطناعية على الحواف الحادة بدون حماية هندسية للحواف. سوف تؤدي الحواف الحادة أو الكاشطة غير المحمية إلى قطع الألياف الاصطناعية تحت التوتر، مما يؤدي إلى فشل فوري وكارثي في التحميل.
ج: يمتص النايلون الرطوبة، مما يقلل من قوته الإجمالية بنسبة 10% إلى 15% عندما يكون مبللاً. لا يمتص البوليستر الماء ويحتفظ بنسبة 100% من قوته في الظروف الرطبة.
ج: تتمتع كل من الرافعات الصناعية المصنوعة من البوليستر والنايلون القياسية بحد أقصى لدرجة حرارة التشغيل الآمنة تبلغ 194 درجة فهرنهايت (90 درجة مئوية). يؤدي التعرض لدرجات حرارة أعلى من هذا الحد إلى ذوبان الألياف وفقدان سلامتها الهيكلية.
ج: تقلل وصلة الجر من السعة لأن القاذفة تمر عبر عينها، مما يؤدي إلى انحناء حاد ونقاط ضغط موضعية. يؤدي هذا العيب الميكانيكي عادةً إلى تقليل حد حمل العمل إلى 80% من التصنيف الرأسي.
ج: يجب أن تخضع الرافعات للفحص البصري من قبل المستخدم قبل كل نوبة أو رفع. يجب إجراء فحص دوري موثق بواسطة شخص مؤهل ومحدد سنويًا على الأقل، أو بشكل متكرر بناءً على خطورة الاستخدام.
