تصفح الكمية:0 الكاتب:محرر الموقع نشر الوقت: 2026-08-07 المنشأ:محرر الموقع
في مجال المعدات الصناعية والرفع الثقيل، لا يعد فشل المعدات خيارًا؛ إن اختيار القاذفة الصحيحة يملي سلامة الطاقم وسلامة الحمولة. غالبًا ما يواجه مسؤولو المشتريات ومخططو المعدات صعوبة في مطابقة أنواع الرافعات مع ملفات تعريف حمل محددة، مما يؤدي إلى تآكل المعدات مبكرًا، أو تعريض السلامة للخطر، أو تكوينات المعدات غير الفعالة. يؤدي استخدام المعدات الخاطئة لرفع الأثقال إلى مخاطر غير ضرورية على موقع العمل ويمكن أن يؤدي إلى إتلاف المواد باهظة الثمن. إن تحديد الميكانيكا الهيكلية للرافعة المستديرة الاصطناعية ، وتقييم أدائها مقارنة بالخيارات الاصطناعية الأخرى، وإنشاء إطار صارم لتحديد الرافعة الصحيحة يوفر مسارًا واضحًا لعمليات الرفع المعقدة. إن فهم هذه الأدوات يضمن استمرار مهام الرفع بأمان وكفاءة ودقة ضمن معايير الامتثال التنظيمي.

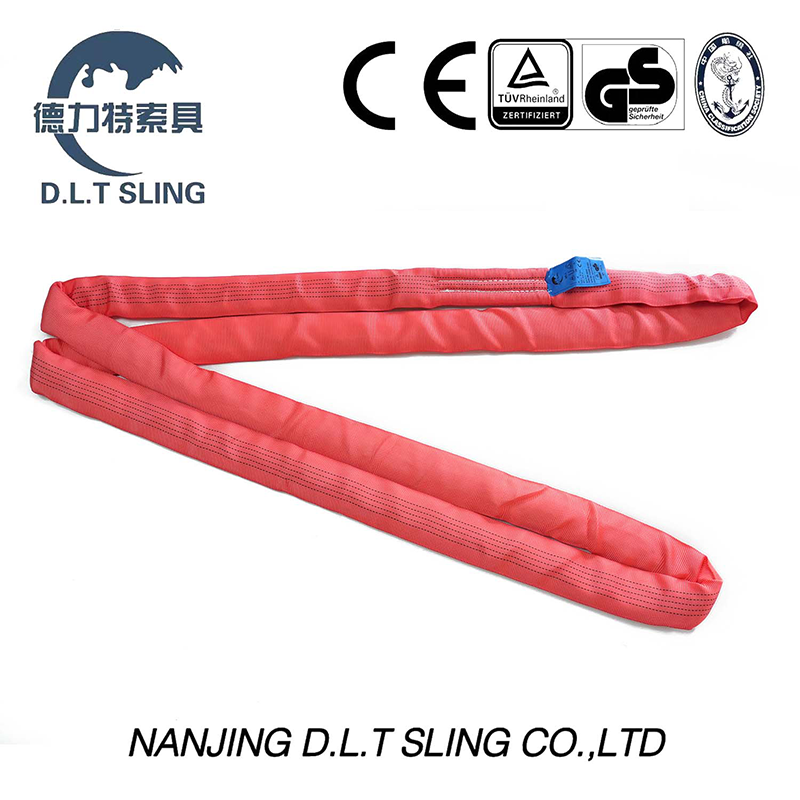

بناء الحلقة المستمرة: تستخدم الرافعة المستديرة حلقة لا نهاية لها من الخيوط الحاملة عالية المتانة، مما يسمح للمستخدم بتدوير نقاط التآكل وإطالة عمر المعدات.
توافق فائق للحمل: التصميم الأنبوبي يتكيف بشكل طبيعي مع شكل الحمل، مما يوفر مرونة متعددة الاتجاهات مماثلة لكابلات الرافعة.
تعريف السعة القياسي: يحدد الترميز اللوني القياسي للصناعة السعة المقدرة، على الرغم من أن أحمال العمل الآمنة الفعلية تختلف بشكل كبير بناءً على تكوين وصلة الجر (عموديًا، أو خانقًا، أو سلة).
قابلية التأثر بالحواف: على الرغم من أن الرافعات الدائرية الاصطناعية عالية المرونة تتطلب حماية إلزامية للحواف (الأكمام أو الوسادات) لمنع الفشل الكارثي من القطع أو التآكل.
يتكون الهيكل الداخلي للقاذفة الاصطناعية من حلقات متعددة ومستمرة من خيوط عالية المتانة. يقوم هذا التكوين اللامتناهي بتوزيع الوزن بالتساوي عبر حزمة الألياف بأكملها. نظرًا لأن الخيوط الأساسية تشكل حلقة مستمرة، فلا توجد وصلات مقسمة أو طبقات مخيطة لتكون بمثابة نقاط ضعف تحت توتر شديد. عند تطبيق الحمل، تتم محاذاة الخيوط وتقاسم الضغط بالتساوي، مما يوفر قوة استثنائية في شكل مضغوط نسبيًا. تعتمد أدوات الحفر على هذا القلب المستمر لأنه يضمن توزيعًا ثابتًا للحمل بغض النظر عن كيفية تدوير القاذفة قبل الرفع. في التطبيقات الميدانية، يعني هذا أنه يمكنك نقل نقاط الاتصال بعيدًا عن المناطق التي شهدت احتكاكًا شديدًا في المصاعد السابقة، مما يؤدي بشكل فعال إلى إطالة العمر القابل للاستخدام لأجهزة الحفر.
عادة ما يستخدم المصنعون إما البوليستر أو النايلون للخيوط الداخلية، والاختلافات الميكانيكية بين هذه المواد تملي تطبيقها. تتميز بخصائص حبال الرفع المصنوعة من البوليستر منخفضة التمدد، وعادةً ما تطيل حوالي 3% فقط من سعتها المقدرة. كما يوفر البوليستر مقاومة ممتازة للبيئات الحمضية، مما يجعله الاختيار القياسي لمعظم التطبيقات الصناعية. على العكس من ذلك، يمتد النايلون حتى 10% تحت الحمل. يوفر معدل التمدد الأعلى هذا قدرات أفضل لامتصاص الصدمات، ولكنه يمكن أن يسبب مشكلات في المصاعد ذات الإرتفاع المنخفض حيث يلزم التحكم الدقيق في الحمل.
مادة | تمتد في القدرة المقدرة | المقاومة الكيميائية | التطبيق الأساسي |
|---|---|---|---|
البوليستر | ~3% | يقاوم الأحماض؛ يتحلل في القلويات | المصاعد ذات الإرتفاع المنخفض، الإنشاءات العامة، البيئات الحمضية |
نايلون | ~10% | يقاوم القلويات. يتحلل في الأحماض | تتطلب المصاعد الديناميكية امتصاص الصدمات والبيئات القلوية |
يحيط بالخيوط الأساسية سترة أنبوبية منسوجة مزدوجة الجدار. لا تتحمل هذه السترة أي حمل على الإطلاق أثناء الرفع. والغرض الوحيد منه هو حماية الخيوط الأساسية الداخلية من الأضرار البيئية والتآكل الجسدي البسيط. تحمي السترة الألياف الحاملة من تدهور الأشعة فوق البنفسجية والأوساخ ودخول الحطام والتآكل البسيط أثناء التعامل العادي. إذا تم اختراق الغلاف، تصبح الخيوط الأساسية معرضة للعناصر والحواف الحادة، مما يعرض التجميع بأكمله للخطر. يجب أن يفهم المفتشون الميدانيون أن السترة هي طبقة قربانية؛ تحدد حالتها ما إذا كانت المكونات الداخلية الحاملة آمنة للاستخدام.
يتطلب الامتثال لمعايير OSHA وASME B30.9 أن تحتوي كل حمالة على علامة تعريف واضحة. يجب أن تعرض هذه العلامة اسم الشركة المصنعة أو علامتها التجارية، وتركيبة المادة الأساسية والغلاف، والقدرات المقدرة للوصلات الرأسية، والاختناق، والسلة. تعتبر رموز التتبع إلزامية أيضًا لتتبع دفعة التصنيع. إذا كانت العلامة مفقودة أو غير قابلة للقراءة، فيجب إزالة القاذفة على الفور من الخدمة، بغض النظر عن حالتها المادية. يجب على المشرفين على المعدات تنفيذ روتين فحص صارم قبل المناوبة للتحقق من وضوح العلامة، حيث أن العلامات الباهتة أو الممزقة هي السبب الأكثر شيوعًا لفشل تدقيق السلامة.
تتناقض الطبيعة الأنبوبية المرنة للرافعة المستديرة بشكل حاد مع البنية المسطحة والصلبة للرافعات الشبكية. نظرًا لأن الخيوط الأساسية يمكن أن تتحرك بشكل مستقل داخل الغلاف، فيمكن أن تنحني القاذفة وتدور في أي اتجاه. إنها تتصرف بشكل مشابه لكابلات الرافعة، مما يسمح بحركة فائقة وقبضة على الأحمال الأسطوانية أو غير المنتظمة للغاية. تميل الرافعات الشبكية المسطحة إلى البقاء صلبة عبر عرضها، مما قد يؤدي إلى جسرها عبر الأسطح غير المستوية بدلاً من التوافق بإحكام مع الحمل. عند رفع الآلات الثقيلة ذات المكونات البارزة، يلتف التصميم الأنبوبي بشكل آمن حول الخطوط، مما يمنع الحمولة من التحرك أثناء النقل.
يسمح تصميم الحلقة المستمرة للعمال بتدوير نقاط الحمل باستمرار. قبل كل عملية رفع، يمكن للمستخدم تحريك الرافعة بحيث يتصل خطاف الرافعة والحمولة بأقسام مختلفة من السترة. يؤدي هذا إلى توزيع التآكل بالتساوي على كامل طول الجهاز. تتميز الرافعات الشبكية بعيون ثابتة في كل طرف. تركز هذه النقاط الثابتة التآكل في نفس مناطق الاتصال أثناء كل عملية رفع، مما يؤدي غالبًا إلى تدهور أسرع في نقاط التحمل. من خلال الإدارة الفعالة لمكان اتصال القاذفة بالحمل والخطاف، يمكن للطاقم تقليل تكرار استبدال المعدات بشكل كبير.
في حين أن التصميمات الأنبوبية توفر توافقًا ممتازًا، فإن الرافعات الشبكية المسطحة توزع الضغط على مساحة سطحية أوسع. يمكن أن تكون هذه المساحة الأوسع مفضلة للأحمال الهشة أو المواد ذات الأسطح الناعمة التي قد يتم سحقها أو تسجيلها بالضغط المركز. عند رفع الأنابيب ذات الجدران الرقيقة، أو المكونات المعمارية الجاهزة، أو المواد المركبة، فإن السطح الأوسع للعلاقة الشبكية قد يمنع تلف السطح بشكل أفضل من المظهر الدائري للعلاقة الأنبوبية. يجب على مخططي المعدات تقييم مقاومة الحمل للسحق قبل اتخاذ قرار بين الخيارات الاصطناعية الأنبوبية والمسطحة.
يكشف تقييم نسبة الوزن إلى السعة عن ميزة كبيرة للخيارات الاصطناعية مقارنة بمعدات الفولاذ التقليدية. تعتبر الرافعات الاصطناعية عالية السعة أخف وزنًا وأكثر مرونة وأسهل في التخزين من الحبال السلكية المكافئة أو الرافعات ذات السلسلة المصنوعة من السبائك. يمكن لآلة واحدة أن تحمل وتضع حبالًا صناعية تزن عشرات الآلاف من الجنيهات، في حين أن الرافعة المتسلسلة التي لها نفس السعة تتطلب مساعدة ميكانيكية فقط لتحريكها عبر أرضية المتجر. تعمل هذه الميزة المريحة على تقليل إجهاد العامل، وتسريع عملية التثبيت، وتقليل خطر التعرض لإصابات أثناء التعامل اليدوي في موقع العمل.
يتطلب معيار الصناعة لقياس هذه الأدوات حساب المسافة من نقطة التحمل إلى نقطة التحمل عند وضع القاذفة بشكل مسطح. يُعرف هذا بطول العمل أو الطول المسطح. إنه مختلف تمامًا عن المحيط الكلي للحلقة المستمرة. يؤدي الطلب على أساس المحيط بدلاً من طول العمل إلى الحصول على حبال بنصف الحجم المطلوب بالضبط، مما يؤدي إلى تأخيرات وإعادة ترتيب مكلفة. عند التحقق من المخزون، ضع المعدات دائمًا بشكل مسطح على الأرض وقم بالقياس من داخل أحد الأطراف إلى داخل الطرف المقابل.
يستخدم المصنعون نظامًا عالميًا لترميز الألوان للإشارة إلى السعات الرأسية الأساسية. تشمل الألوان الشائعة اللون الأرجواني، والأخضر، والأصفر، والأسمر، والأحمر، والأبيض، والأزرق، والبرتقالي، حيث يمثل كل لون حدًا معينًا للوزن. ومع ذلك، يجب ألا يعتمد عمال الحفر أبدًا على اللون فقط لتحديد السعة. يمكن أن يؤدي البهتان الناتج عن التعرض للأشعة فوق البنفسجية أو الأوساخ أو الشحوم إلى حجب اللون الحقيقي. تحقق دائمًا من علامة التعريف المادية للتأكد من السعة المقدرة بدقة قبل تجهيز الحمولة. يعمل اللون ببساطة كمرجع مرئي سريع لمعدات الفرز في غرفة الأدوات.
رمز اللون | السعة الرأسية التقريبية (رطل) | الاستخدام الصناعي المشترك |
|---|---|---|
أرجواني | 2600 | التصنيع الخفيف، التعامل مع الأجزاء الصغيرة |
أخضر | 5300 | عمليات ورشة الآلات القياسية |
أصفر | 8400 | مواد بناء متوسطة الوزن |
تان | 10,600 | مكونات المعدات الثقيلة |
Red | 13,200 | الأنابيب الكبيرة والفولاذ الهيكلي |
أبيض | 17000 | وحدات صناعية ثقيلة |
أزرق | 21,200 | التعامل مع الخرسانة مسبقة الصب |
البرتقالي | 25000+ | معدات رفع الأوزان الثقيلة وتوليد الطاقة |
تعمل طريقة الرفع على تغيير حمل العمل الآمن للمعدات بشكل مباشر. توفر وصلة الجر العمودية القدرة الأساسية. يؤدي استخدام وصلة الجر إلى تقليل السعة بسبب الضغط الواقع على القاذفة حيث تعض على نفسها. تعمل وصلة ربط السلة على مضاعفة السعة بشكل فعال لأن ساقي القاذفة تدعمان الوزن. لحساب السعة الدقيقة لرفع معين، اتبع الخطوات التالية:
تحديد السعة الرأسية الأساسية المطبوعة على علامة الشركة المصنعة.
حدد تكوين وصلة الجر المقصودة (عمودية، أو ضيقة، أو سلة).
قم بتطبيق المضاعف المناسب: 1.0x للعمودي، 0.8x للقلادة، أو 2.0x لوصلة السلة العمودية الحقيقية.
اضبط السعة النهائية بناءً على زاوية الرفع إذا لم تكن الأرجل رأسية تمامًا.
تؤثر معدلات التمدد على خلوص الإرتفاع أثناء المصاعد الضيقة. يتمتع قلب البوليستر بتمدد بنسبة 3% تقريبًا بأقصى سعته المقدرة. يسمح هذا الحد الأدنى من الاستطالة بتحديد موضع دقيق في البيئات ذات الأسقف المنخفضة أو الخلوصات الضيقة. تجربة اختلافات النايلون تصل إلى 10% من التمدد تحت الحمل الكامل. في حين أن هذا يوفر امتصاصًا ممتازًا للصدمات أثناء عمليات الرفع الديناميكية، فإنه يتطلب من جهاز الحفر مراعاة الانخفاض الرأسي الكبير قبل أن ينظف الحمل الأرض فعليًا. يمكن أن يؤدي الفشل في حساب التمدد إلى اصطدام الحمولة بعوائق أو انسداد كتلة الرافعة مقابل طرف ذراع الرافعة.
تتمتع المواد الاصطناعية بمعايير تشغيلية صارمة فيما يتعلق بدرجة الحرارة والتعرض للمواد الكيميائية. الحد الأقصى لدرجة الحرارة القياسية لمعظم الرافعات الاصطناعية هو 194 درجة فهرنهايت (90 درجة مئوية). التعرض لدرجات حرارة أعلى من هذا الحد يسبب ضررًا هيكليًا دائمًا للخيوط. علاوة على ذلك، فإن البوليستر مقاوم للعديد من الأحماض ولكنه يتحلل بسرعة عند تعرضه للقلويات. يقاوم النايلون القلويات ولكنه معرض بشدة للتلف الحمضي. تعاني كلتا المادتين من تدهور الأشعة فوق البنفسجية بمرور الوقت عند تركهما في الخارج. قم بتخزين جميع أجهزة التثبيت الاصطناعية في بيئة باردة وجافة ومظلمة بعيدًا عن مناطق تخزين المواد الكيميائية للحفاظ على السلامة الهيكلية.
يرتكز الامتثال للسلامة على أطر تنظيمية صارمة. يحدد ASME B30.9 المتطلبات المحددة للرافعات الاصطناعية، مع التركيز بشكل كبير على المسؤوليات على مستوى المستخدم والحدود التشغيلية. تملي هذه المعايير أن يقوم الموظفون المدربون والمعينون فقط بفحص المصاعد وتجهيزها وتوجيهها. إن العمل خارج المعايير التي حددتها إدارة السلامة والصحة المهنية (OSHA) والجمعية الأمريكية للمهندسين الميكانيكيين (ASME) لا ينتهك القانون الفيدرالي فحسب، بل يزيد بشكل كبير من احتمال حدوث فشل كارثي في عمليات التجهيز. يجب على مديري المرافق الاحتفاظ بسجلات تدريب موثقة لجميع الموظفين الذين يتعاملون مع معدات الرفع.
السبب الرئيسي لفشل الرافعة الاصطناعية هو الحواف الهيكلية غير المحمية. حتى الحافة التي تبدو باهتة يمكن أن تقطع سترة صناعية وتقطع الخيوط الأساسية تحت ضغط يصل إلى آلاف الأرطال. يعد استخدام وسادات التآكل المصممة هندسيًا أو أكمام كيفلر أو واقيات الزوايا المغناطيسية أمرًا إلزاميًا عند التزوير حول الحواف. تكلفة حماية الحافة لا تذكر مقارنة بتكلفة الأحمال المسقطة أو المعدات التالفة أو الإصابة الشديدة للأفراد. لا تستبدل أبدًا الورق المقوى أو الخرق أو الخشب الخردة لحماية الحواف الهندسية.
يجب على عمال الحفر إجراء فحص ما قبل الرفع قبل كل استخدام. إن تحديد معايير الرفض الرئيسية يمنع وقوع الحوادث قبل أن تغادر الحمولة الأرض. قم بإزالة الجهاز من الخدمة على الفور إذا لاحظت أيًا من العيوب التالية أثناء المسح البصري:
علامات التعريف المفقودة أو غير المقروءة أو المنفصلة.
حروق حمضية أو كاوية أو مذيبة على الغلاف الخارجي.
ذوبان أو تفحم أو تناثر اللحام على أي جزء من القاذفة.
الثقوب أو التمزقات أو القطع أو التآكل الكاشط من خلال الغلاف الخارجي الذي يكشف الخيوط الأساسية الداخلية.
يمكن رؤية العقبات أو الخيوط المكسورة من خلال السترات التالفة.
تشير الصلابة المفرطة أو المناطق الهشة إلى تلف كيميائي أو حراري.
عقدة مربوطة في أي مكان في مجموعة الرافعة.
قبل اختيار المعدات، احسب وزن الحمولة الإجمالي وحدد مركز الثقل. تحديد نوع وصلة الجر المطلوبة بناءً على شكل الحمولة ونقاط الرفع. قد يتطلب الحمل الأسطواني وصلة ربط مزدوجة للإمساك به، بينما قد يحتاج الصندوق المتوازن فقط إلى وصلة ربط سلة قياسية. يحدد تحديد هذه المعلمات القدرة الأساسية المطلوبة للوظيفة. ضع في اعتبارك دائمًا عوامل التحميل الديناميكية، مثل مقاومة الرياح أو حركات الرافعة المفاجئة، والتي يمكن أن تزيد مؤقتًا من القوة المبذولة على المعدات.
عند استخدام أرجل متعددة في تكوين اللجام، تزيد زاوية القاذفة من عامل التوتر. مع انخفاض الزاوية بين ساق الرافعة والمستوى الأفقي، يزداد التوتر على كل ساق بشكل كبير. تعمل الزاوية الأفقية البالغة 30 درجة على مضاعفة قوة الرافعة مقارنة بالرفع الرأسي المباشر. يجب على القائمين على الحفر حساب عامل التوتر هذا واختيار حبال ذات سعة تقديرية أعلى من الوزن الثابت للحمل. استخدم مخططات التجهيز القياسية أو صيغ مضاعفة زاوية التحميل لتحديد الشد الدقيق لكل ساق قبل الانتهاء من اختيار المعدات.
قم بتوجيه عملية الشراء عن طريق اختيار الأكمام الواقية أثناء مرحلة الطلب بدلاً من التفكير فيها لاحقًا. تسمح الأكمام المنزلقة للحمالة بضبطها بشكل مستقل عن الوسادة، مما يجعلها مثالية للربطات الخانقة حيث يجب أن تنزلق الحمالة لتشديدها. توفر وسادات التآكل المخيطة بالكامل حماية دائمة في المناطق الثابتة، بينما توفر وسادات التآكل القابلة للإزالة من الفيلكرو تعدد الاستخدامات لتكوينات الرفع المختلفة. إن مطابقة ملحق الحماية المناسب مع تطبيق الرفع المحدد يضمن طول عمر المعدات الأساسية ويحافظ على الامتثال للسلامة.
قم بمراجعة مخزون أجهزة التجهيز الحالي لديك للتأكد من أن جميع علامات التعريف واضحة ومتوافقة مع معايير ASME B30.9.
احسب وزن الحمولة الدقيق ومركز الثقل وزوايا الرافعة المطلوبة لمصاعدك القادمة لتحديد متطلبات السعة الصحيحة.
تنفيذ سياسة حماية الحافة الإلزامية لجميع عمليات التزوير الاصطناعية لمنع حالات الفشل المرتبطة بالقطع.
قم بوضع جدول فحص روتيني، وتدريب جميع عمال الحفر على تحديد المعدات التالفة وإزالتها من الخدمة على الفور.
ج: حبال الويب مسطحة ومنسوجة، وتوزع الوزن على مساحة سطحية أوسع ولكنها تظل صلبة عبر عرضها. تتميز القاذفة الأنبوبية بغلاف واقي فوق الخيوط الأساسية المستمرة، مما يسمح لها بالانحناء والتوافق مع الأشكال غير المنتظمة في أي اتجاه.
ج: يمكن أن تكون مصنوعة من أي من المادتين. البوليستر هو الأكثر شيوعًا بسبب تمدده المنخفض (حوالي 3٪) ومقاومته للأحماض. يتم استخدام النايلون عند الحاجة إلى تمدد أعلى (يصل إلى 10%) لامتصاص الصدمات، على الرغم من أنه معرض بشدة للتلف الحمضي.
ج: قم بقياس القاذفة من نقطة التحمل إلى نقطة التحمل عندما تكون مسطحة تمامًا. ويُعرف هذا بطول العمل. لا تقم بقياس المحيط الإجمالي للحلقة المستمرة، لأن ذلك سيؤدي إلى طلب حجم خاطئ.
ج: تتحرك الخيوط الأساسية الداخلية بشكل مستقل داخل الغلاف الأنبوبي الخارجي. يسمح ذلك للقاذفة بالالتواء والانحناء والتشكيل بإحكام حول الأحمال الأسطوانية أو ذات الأشكال الغريبة، وتعمل بشكل يشبه إلى حد كبير الكابلات الفولاذية المرنة.
ج: يقاوم البوليستر العديد من الأحماض ولكنه يتحلل في البيئات القلوية. لا يمكن استخدامه في درجات حرارة تتجاوز 194 درجة فهرنهايت (90 درجة مئوية). راجع دائمًا مخططات التوافق الكيميائي الخاصة بالشركة المصنعة قبل استخدام المواد الاصطناعية في البيئات القاسية.
ج: قم بإزالتها على الفور إذا كانت بطاقة التعريف مفقودة أو غير مقروءة، أو إذا كانت هناك حروق أو ذوبان، أو إذا كان هناك أي ثقوب أو قطع أو تمزقات في الغلاف الخارجي تكشف الخيوط الأساسية الداخلية المحملة.
ج: تعمل وصلة الجر على تقليل قدرة الرفع مقارنةً بالرفع الرأسي المستقيم. عادةً ما يتم مضاعفة السعة بعامل يبلغ حوالي 0.8x بسبب الضغط المتمركز عند نقطة الاختناق حيث تعض القاذفة على نفسها.
